Пневматический привод из нержавеющей стали

Пневматический привод из нержавеющей стали

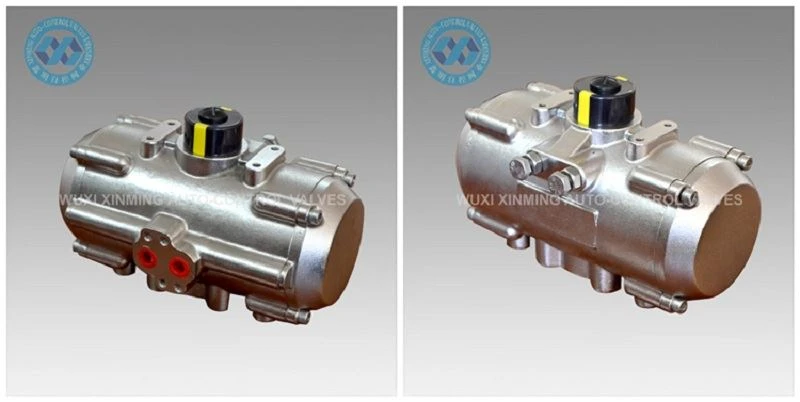

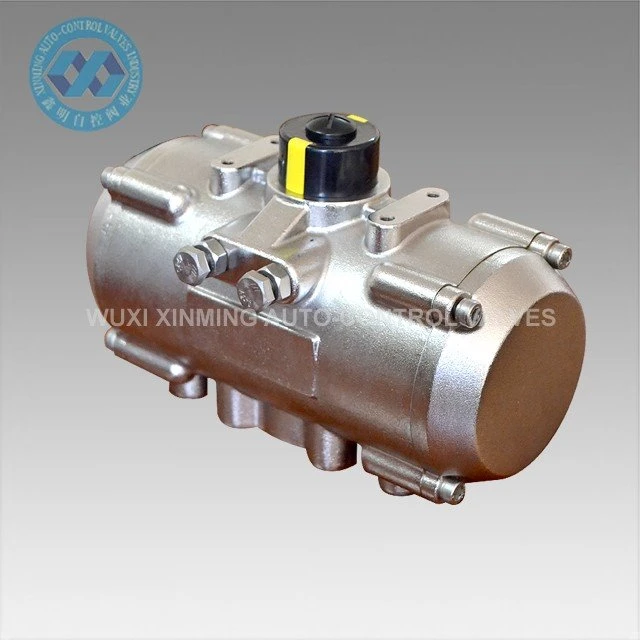

Пневмопривод из нержавеющей стали - это полностью коррозионностойкое устройство с пневматическим приводом на четверть оборота, полностью состоящее из корпуса, поршня и внутренних ключевых компонентов из нержавеющей стали.

Описание продукта

Пневматический привод из нержавеющей стали представляет собой полностью коррозионностойкое устройство с пневматическим приводом на четверть оборота, полностью состоящее из корпуса, поршня и внутренних ключевых компонентов из нержавеющей стали. Он преобразует сжатый воздух во вращательное движение на 90° для автоматизации санитарных шаровых кранов, дроссельных заслонок и запорных клапанов.



Выпускаемый в двух вариантах исполнения и с возвратной пружиной одинарного действия, он отвечает строгим гигиеническим требованиям, предъявляемым к работе в соленой воде и в условиях сильной коррозии, и широко используется в системах антикоррозийной защиты пищевых продуктов, напитков, фармацевтических, морских и химических трубопроводов. Все устройства соответствуют международным стандартам ISO 5211 и NAMUR.

Основные характеристики

Корпус из нержавеющей стали (опционально 304/316l), отличная стойкость к кислотам, щелочам, рассолу, влаге и химическим парам.

Поршень и трансмиссия изготовлены из нержавеющей стали. обладает высокой механической прочностью, износостойкостью при длительном цикле эксплуатации.

Универсальный нижний фланец ISO 5211 и верхний интерфейс NAMUR, совместимые со всеми стандартными принадлежностями клапанов.

Технические параметры

Модель

XM-52~XM-400

Материал

Нержавеющая сталь 304/Нержавеющая сталь 316L

Функция

Двойного и одинарного действия (возвратная пружина)

Размер интерфейса

F05-F25

Рабочее давление

2,5-8 бар

Рабочая температура

Стандартная: от -20°C до +80°C

Высокая температура: от -15°C до +150°C

Низкая температура: от -40°C до +80°C

Технические преимущества

① Весь блок имеет цельнолитой корпус из нержавеющей стали 304/316L с электролитической полировкой. Его устойчивость к коррозии кислотами, щелочами, солевыми брызгами и водяными парами значительно превосходит показатели приводов из обычных алюминиевых сплавов. Все крепежные детали, зубчатые валы, поршни и подвижные элементы сердечника оснащены антикоррозийными элементами из нержавеющей стали, что обеспечивает стабильную работу во влажных, морских и высококоррозионных средах. Это устраняет распространенные дефекты алюминиевых сплавов, включая окисление, точечную коррозию и отслаивание покрытия. Гигиеничная зеркальная поверхность не оставляет мертвых углов для скопления грязи, что соответствует требованиям стерильной промывки в пищевой и фармацевтической промышленности. На ней не остается ржавчины и пятен при длительной эксплуатации на открытом воздухе.

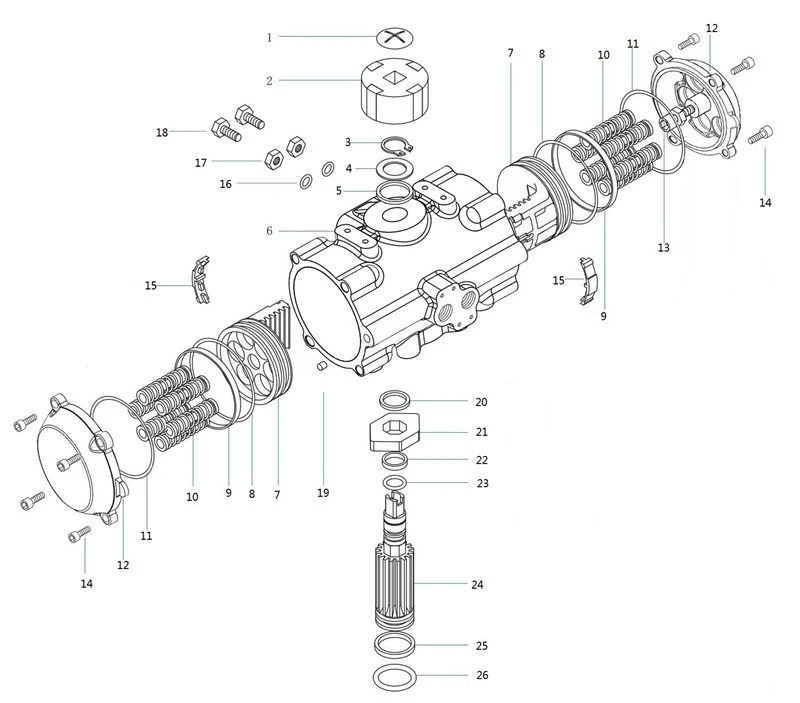

② Благодаря симметричной двухпоршневой прецизионной трансмиссии с реечной передачей агрегат обеспечивает минимальный зазор в трансмиссии, сбалансированный выходной крутящий момент и быструю реакцию на открытие / закрытие. На задней стороне стоек установлены износостойкие направляющие подшипники из композитного материала, которые изолируют жесткое металлическое трение во время работы и обеспечивают бесшумное перемещение без дрожания. Внешние независимые двунаправленные болты регулировки хода обеспечивают точную настройку открытого и закрытого положений на ±5°. Модульные узлы предварительного натяжения пружин универсально взаимозаменяемы между моделями двойного действия и возвратными пружинами одинарного действия, что упрощает разборку, сборку и техническое обслуживание. Внутренние уплотнения изготовлены из стойкого к высоким и низким температурам фторкаучука или нитрильного каучука, что обеспечивает надежную герметизацию и стабильную работу в экстремальных температурных условиях.



③ Основание из нержавеющей стали отличается высокой прочностью конструкции, превосходной ударопрочностью и защитой от деформации, а также значительно улучшенной износостойкостью по сравнению с цилиндрами из алюминиевого сплава. Направляющая конструкция с низким коэффициентом трения значительно снижает истирание движущихся частей, обеспечивая гораздо большее количество циклов возвратно-поступательного движения, чем у обычных промышленных приводов из алюминиевого сплава. Антикоррозийное покрытие из нержавеющей стали предотвращает заклинивание шестерни и появление трещин в корпусе, вызванных ржавчиной, что значительно сокращает время технического обслуживания и замены на месте. Обеспечивает стабильную непрерывную работу в течение длительного времени при снижении общей стоимости владения.



④ Данное изделие полностью соответствует международным универсальным стандартам ISO5211, DIN3337 и NAMUR. Его базовый фланец, выходной вал, отверстия для подачи воздуха и монтажные размеры верхнего дополнительного оборудования полностью соответствуют стандартным реечным приводам из алюминиевого сплава. Никаких модификаций клапанных кронштейнов, электромагнитных клапанов, концевых выключателей, позиционеров или других соответствующих деталей не требуется. Он может непосредственно заменить оригинальные приводы из алюминиевого сплава, обеспечивая полную совместимость нового и существующего оборудования. При модернизации не требуются дополнительные затраты на механическую обработку, что обеспечивает максимальную универсальность и взаимозаменяемость.

FAQ

Q: Какие марки нержавеющей стали вы предлагаете?

A:

Стандарт 304, модернизированный 316L для повышения стойкости к воздействию кислот и соленой воды.

Q: Почему приводы из нержавеющей стали предпочтительнее алюминиевых?

A:

Полностью защищен от ржавчины, солевого тумана, легко моется в санитарных/ прибрежных / химических условиях.

Q: Подходит ли он к стандартным клапанам и аксессуарам?

A:

Фланец ISO 5211 и интерфейс NAMUR, совместимый с соленоидом, позиционером, концевым выключателем.

Q: Каков ваш минимальный заказ?

A:

Стандартные модели доступны по образцу 1шт; количество заказных изделий - 10шт.

Q: Какие условия оплаты вы принимаете?

A:

T/T, аккредитив, Western Union.
