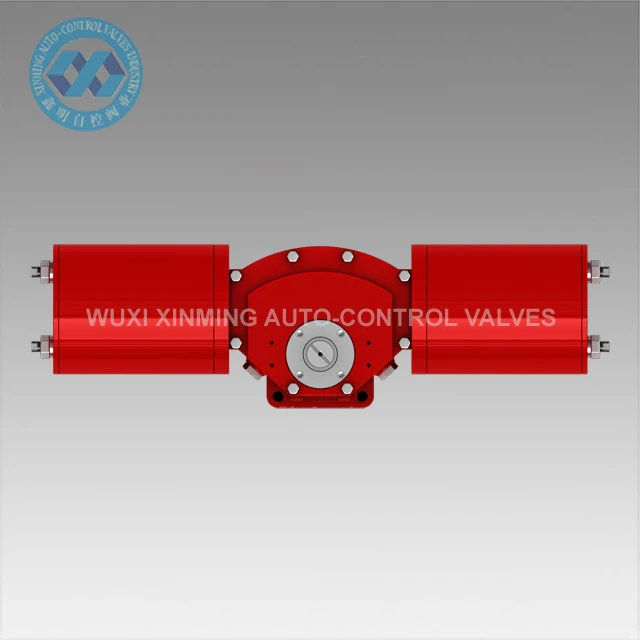

Пневматический привод Скотч-хомута двойного действия

Пневматический привод Скотч-хомута двойного действия

Пневматические приводы XM Scotch Yoke предназначены для управления поворотом или дозированием клапанов на 90° (таких как шаровые краны, дроссельные заслонки и запорные клапаны).С помощью различных аксессуаров можно осуществлять автоматическое управление производственным процессом.

Определение продукта

Пневматические приводы XM Scotch Yoke предназначены для управления поворотом или дозированием клапанов на 90° (таких как шаровые краны, дроссельные заслонки и запорные клапаны).С помощью различных аксессуаров можно осуществлять автоматическое управление производственным процессом.Принцип действия заключается в том, что сжатый воздух поступает в камеру, заставляя поршень совершать линейное движение, а благодаря передаточным механизмам, состоящим из штифта и канавки, линейное движение поршня преобразуется во вращательное движение втулки и приводит во вращение выходной вал, тем самым обеспечивая управление клапаном.



По сравнению с традиционными реечными приводами он отличается более высокой прочностью конструкции, большим крутящим моментом на выходе и большей стабильностью работы, адаптируясь к требованиям длительной непрерывной работы в суровых промышленных условиях.

Основные характеристики

Конструкция с двумя воздушными камерами обеспечивает точное управление открытием и закрытием клапана.

Устранение пружинной конструкции, снижение износа основных компонентов и продление общего срока службы оборудования.

Оснащен двунаправленными болтами точной регулировки хода, которые точно соответствуют требованиям к ходу уплотнения и точности регулировки различных клапанов.

Строго соответствует стандартам ISO5211 и NAMUR и отличается высокой универсальностью.

Технические параметры

Модель

СЕРИЯ XM-B, СЕРИЯ XM-C

Материал

Ковкий чугун или углеродистая сталь

Функция

Двойное действие

Выходной крутящий момент

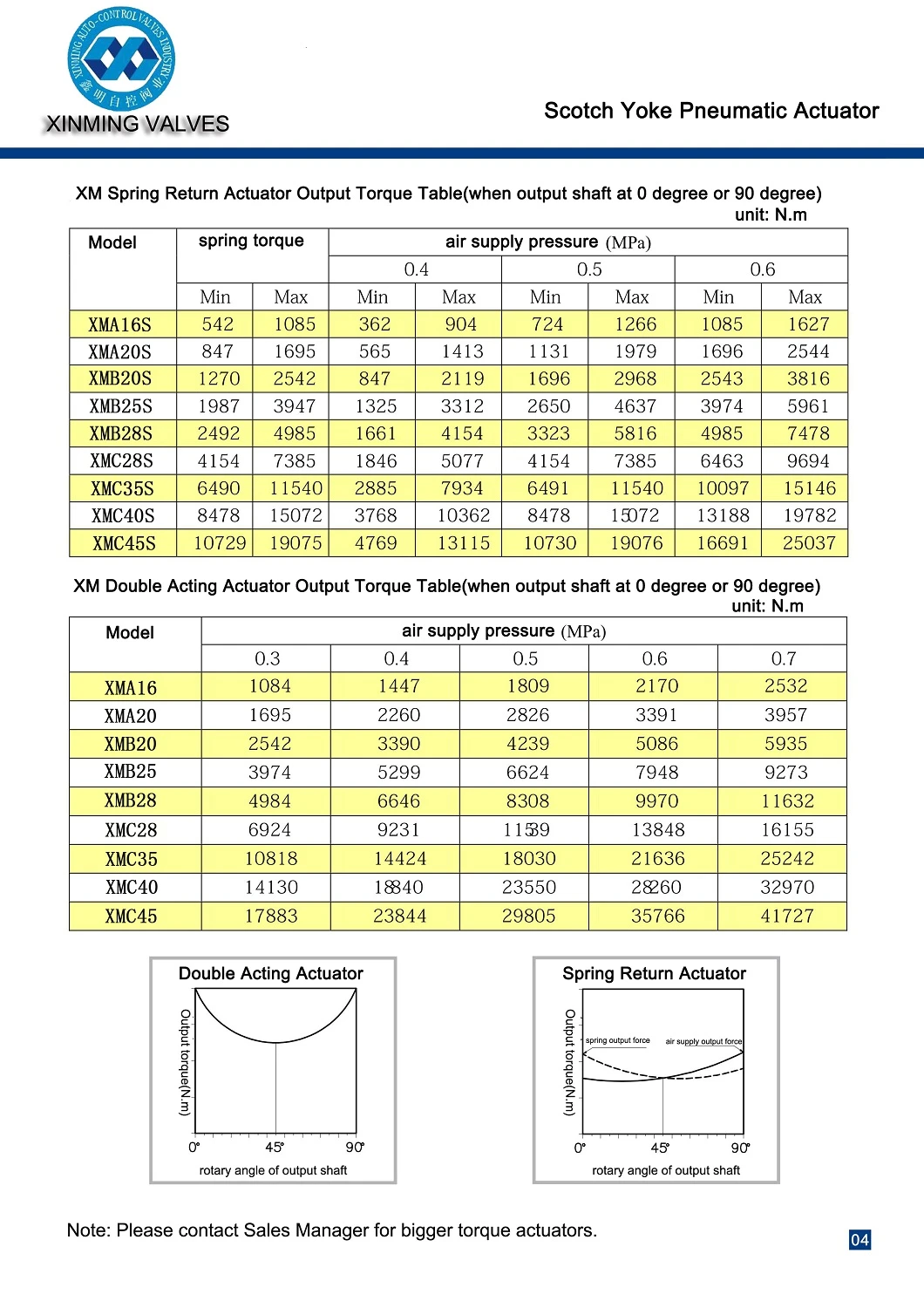

Более 250000 нм

Рабочее давление

0,3-0,6Мпа

Цвет

Красный/Индивидуальный

Размер интерфейса

Соответствует стандартам NAMUR и ISO5211

Рабочая температура

Стандарт: от -20°C до +80°C

Высокая температура: от -15°C до +150°C

Низкая температура: от -40°C до +80°C

Технические преимущества

1. Превосходная стабильность при работе на высоких частотах: Беспружинная конструкция исключает ослабление пружины и неравномерное усилие упругости при работе на высоких частотах, обеспечивая чрезвычайно высокую согласованность возвратно-поступательных движений, быструю реакцию на запуск и остановку и хорошую синхронизацию. Он специально разработан для промышленной непрерывной автоматической высокочастотной регулировки и переключения рабочих условий.



2. Снижение общего энергопотребления и стоимости: Конструкция трансмиссии scotch yoke отличается низкими потерями на трение и высокой эффективностью преобразования мощности, обеспечивая больший выходной крутящий момент при том же давлении воздуха. Замена пружин и техническое обслуживание не требуются, при этом требуется немного расходных материалов для последующей эксплуатации и технического обслуживания, а также короткое время простоя, что значительно снижает затраты на долгосрочную эксплуатацию.



3. Превосходная точность регулировки: Двунаправленный пневматический привод не подвержен влиянию гистерезиса упругой силы. Оснащенный интеллектуальным позиционером, он может осуществлять высокоточную линейную регулировку с точным управлением открытием, хорошей повторяемостью и отсутствием ошибок возврата, полностью удовлетворяя требованиям к настройке усовершенствованных систем автоматического управления технологическими процессами.

FAQ

Q: В чем заключаются основные различия в сценариях применения между приводами двойного и одинарного действия scotch yoke?

A:

Модель двойного действия не имеет функции автоматического сброса после отключения подачи воздуха и подходит для обычных промышленных условий работы, требующих высокочастотного непрерывного запуска-остановки, точной регулировки и большой нагрузки с высоким крутящим моментом при более высокой стоимости и более длительном сроке службы. Модель одностороннего действия оснащена предохранительной функцией отключения воздуха / сброса давления с помощью пружины, обеспечивающей защиту от сбоев, и подходит для условий работы с более высоким приоритетом безопасности, таких как высокий риск утечки и аварийного отключения в газовой и химической промышленности.

Q: В каком состоянии будет находиться клапан после прекращения подачи воздуха в привод двойного действия?

A:

После отключения подачи воздуха или потери давления клапан будет зафиксирован в исходном положении до отключения подачи воздуха без автоматического открывания или закрывания, благодаря конструкции, удерживающей положение. Если требуется функция сброса безопасности при отключении подачи воздуха, замените ее на пружинную модель сброса однократного действия или установите внешнее устройство сброса безопасности.

Q: Каковы причины медленного срабатывания оборудования и недостаточного крутящего момента и способы их устранения?

A:

Распространенные причины: недостаточное давление подаваемого воздуха, загрязненный воздух с водой и примесями, засоренный фильтр, утечка воздуха из уплотнений, неправильная регулировка хода и заклинивание деталей трансмиссии из-за отсутствия смазки. Решения: Отрегулируйте давление воздуха до стандартного рабочего диапазона 0,4–0,8МПа; очистите воздушный фильтр и источник подачи воздуха; проверьте и замените устаревшие уплотнения; смажьте конструкцию трансмиссии и откалибруйте параметры хода.

Q: Может ли он адаптироваться к клапанам большого диаметра и с высокой нагрузкой?

A:

Полностью адаптируемая конструкция. Конструкция с регулируемым крутящим моментом, используемая в scotch yoke, по своей сути подходит для клапанов с высокой нагрузкой. Двунаправленный привод двойного действия не приводит к потере силы упругости и может стабильно приводить в действие дроссельные заслонки большого диаметра и шаровые краны. Необходимо только соответствовать соответствующей спецификации и стандартному давлению воздуха в соответствии с параметрами крутящего момента клапана.

Q: Могу ли я напечатать логотип своего бренда на приводе?

A:

Поддерживается настройка логотипа OEM.

Q: Торговые условия?

A:

В соответствии с Инкотермс 2010, обычно на условиях EXW, FOB Шанхай, CFR, CIF и DDU.
