Можно ли использовать дроссельный клапан в системах с высоким расходом?
В области систем управления жидкостью вопрос о том, можно ли эффективно использовать дроссельный клапан в системах с высоким расходом, представляет значительный интерес. Являясь ведущим поставщиком поворотных затворов, мы обладаем глубокими знаниями и практическим опытом, позволяющими предложить понимание этого вопроса.
Понимание дисковых затворов
Поворотные затворы представляют собой четвертьоборотные клапаны, в которых для управления потоком жидкости используется диск, установленный на вращающемся валу. Когда клапан полностью открыт, диск расположен параллельно направлению потока, позволяя жидкости проходить через него с относительно низким сопротивлением. Когда клапан закрыт, диск перпендикулярен потоку, перекрывая проход.

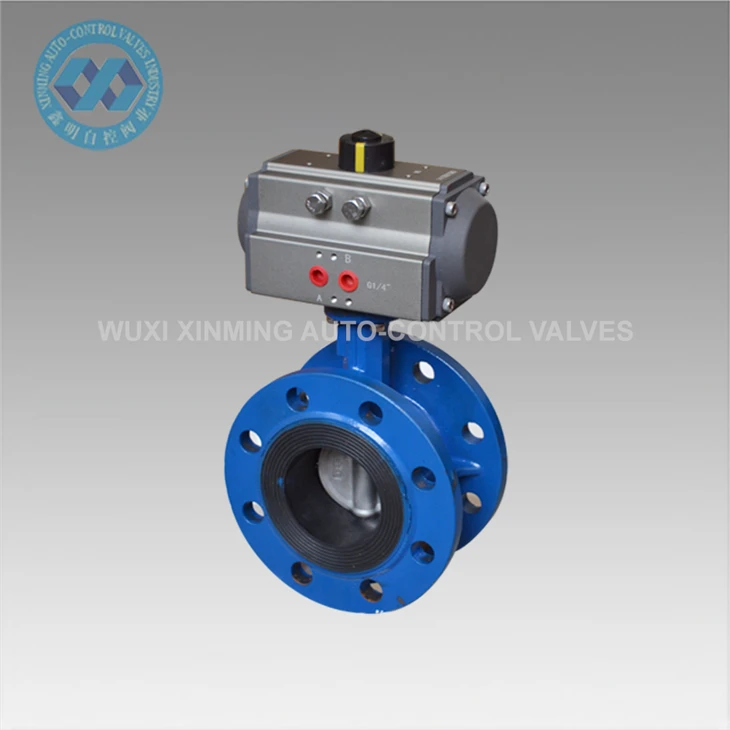

В нашем ассортименте имеются различные типы дроссельных заслонок, например,Пневматический дроссельный клапан: ключевой компонент для оптимальной работы пневматической системы,Фланцевый клапан-бабочка, иВысокопроизводительный клапан-бабочка из ПВХ. Каждый тип имеет свои уникальные особенности и подходит для различных сценариев применения.
Преимущества дисковых затворов в системах с высоким расходом
Низкое падение давления
Одним из ключевых преимуществ дроссельных заслонок в системах с высоким расходом является относительно низкий перепад давления. Обтекаемая конструкция диска клапана, особенно в полностью открытом положении, обеспечивает плавный поток жидкости. В системах с высоким расходом минимизация падения давления имеет решающее значение, поскольку это помогает снизить потребление энергии. Например, в крупных водораспределительных сетях или промышленных системах охлаждения, где необходимо циркулировать большие объемы воды, клапан с низким перепадом давления, такой как дроссельный клапан, может значительно снизить требуемую мощность перекачки, что приведет к экономии затрат в долгосрочной перспективе.
Быстрая работа
Поворотные затворы можно открывать и закрывать четверть оборота вала. Такая быстрая операция очень полезна в приложениях с высоким расходом, где может потребоваться быстрое регулирование расхода. В аварийных ситуациях, таких как перекрытие потока большого объема жидкости для предотвращения повреждения системы, дроссельный клапан можно привести в действие гораздо быстрее по сравнению с другими типами клапанов, такими как задвижки, для открытия или закрытия которых требуется несколько оборотов.
Компактный дизайн
Поворотные затворы имеют компактную конструкцию, что является преимуществом в системах с высоким расходом, где пространство может быть ограничено. Например, на промышленных предприятиях в ограниченном пространстве часто имеется множество труб и оборудования. Компактный размер дроссельных заслонок упрощает установку и интеграцию в существующую систему трубопроводов, не занимая лишнего места. Это также может упростить общую компоновку системы и снизить потребность в дополнительных опорных конструкциях.
Стоимость - Эффективность
По сравнению с некоторыми другими типами клапанов, используемых в системах с высоким расходом, такими как шаровые краны или запорные клапаны, дисковые затворы, как правило, более эффективны с точки зрения затрат. Для их производства требуется меньше материала, а их более простая конструкция также означает более низкие производственные затраты. Кроме того, более низкое потребление энергии из-за низкого перепада давления дополнительно способствует экономической эффективности на протяжении всего срока службы клапана.
Рекомендации по использованию поворотных дисковых затворов в системах с высоким расходом
Характеристики потока
Хотя дисковые затворы обеспечивают низкий перепад давления в полностью открытом положении, их характеристики потока могут значительно измениться, когда клапан начинает закрываться. Диск дроссельной заслонки может вызвать некоторую турбулентность потока, особенно при частичном открытии. В приложениях с высоким расходом, где требуется точный контроль потока, может потребоваться тщательная оценка этой турбулентности. Например, на некоторых химических заводах, где необходимо точно контролировать скорость потока и смешивание различных жидкостей, нелинейные характеристики потока дроссельных заслонок при частичном открытии могут создавать проблемы.
Герметичность
В системах с высоким расходом обеспечение надлежащего уплотнения имеет важное значение для предотвращения утечек. Хотя современные поворотные затворы имеют улучшенные механизмы уплотнения, высокоскоростные потоки могут создать дополнительную нагрузку на уплотнения клапана. Со временем это может привести к износу уплотнений, что приведет к утечкам. В тех случаях, когда перекачиваемая жидкость опасна или ценна, например, в нефтегазовой промышленности, поддержание высокого уровня эффективности уплотнения имеет первостепенное значение. Для обеспечения надежной работы необходимы регулярные проверки и техническое обслуживание уплотнений клапанов.
Выбор материала
Выбор материалов для дроссельных заслонок в условиях высокого расхода имеет решающее значение. Корпус клапана, диск и уплотнения должны выдерживать высокоскоростной поток, давление и свойства перекачиваемой жидкости. Например, на установках по опреснению морской воды, где жидкость очень агрессивна, требуются клапаны, изготовленные из коррозионностойких материалов, таких как нержавеющая сталь или специальные сплавы. Кроме того, материал седла клапана следует выбирать так, чтобы обеспечить хорошую герметизацию и износостойкость в условиях высокого расхода.
Тематические исследования
Водоочистная станция
На крупной водоочистной станции на главных водозаборных и распределительных линиях были установлены дроссельные заслонки. Высокая пропускная способность дроссельных заслонок позволила эффективно забирать воду из источника и распределять ее по всей установке. Низкий перепад давления на клапанах снизил энергопотребление насосной системы. Функция быстрого закрытия поворотных затворов также оказалась полезной в случае возникновения чрезвычайных ситуаций, таких как внезапная закупорка трубопровода. Быстрое перекрытие потока позволило предотвратить повреждение оборудования, расположенного ниже по потоку.
Электростанция
На электростанции в системе охлаждающей воды использовались дроссельные заслонки. Компактная конструкция клапанов позволила легко установить их в ограниченном пространстве вокруг градирен и теплообменников. Низкая стоимость дроссельных заслонок в сочетании с их надежной работой сделала их экономически эффективным выбором для применения в системах охлаждения с высоким расходом охлаждающей воды.
Заключение
В заключение отметим, что дисковые затворы действительно можно использовать в системах с высоким расходом. Низкий перепад давления, быстрая работа, компактная конструкция и экономическая эффективность делают их приемлемым вариантом для многих систем с высоким расходом. Однако важно тщательно учитывать характеристики потока, характеристики уплотнения и выбор материала, чтобы обеспечить надежную и эффективную работу.
Как надежный поставщик поворотных затворов, мы стремимся предоставлять высококачественную продукцию, отвечающую конкретным требованиям приложений с высоким расходом. Наша команда экспертов может помочь вам выбрать наиболее подходящий тип и материал клапана для вашего проекта. Если вы хотите узнать больше о наших дроссельных заслонках или у вас есть проект, требующий решений для клапанов с высоким расходом, мы приглашаем вас связаться с нами для дальнейшего обсуждения и переговоров о закупках.
