Электромагнитные клапаны являются важными компонентами во многих отраслях промышленности, контролируя поток жидкостей и газов с точностью и эффективностью. Как поставщик электромагнитных клапанов, я своими глазами видел, насколько эти устройства являются неотъемлемой частью бесчисленного количества применений. В этом блоге я углублюсь в принципы работы электромагнитных клапанов, изучаю научные основы их работы и различные типы, доступные на рынке.
Базовая структура электромагнитного клапана
В основе электромагнитного клапана лежит электромагнит, представляющий собой катушку с проволокой, намотанную на сердечник. Когда электрический ток проходит через катушку, он создает магнитное поле. Это магнитное поле является движущей силой, обеспечивающей работу электромагнитного клапана. Клапан также состоит из корпуса клапана, плунжера и отверстия, через которое протекает жидкость или газ.
Плунжер представляет собой подвижный компонент, который обычно изготавливается из ферромагнитного материала. Он расположен внутри катушки и может свободно перемещаться в ограниченном диапазоне. В корпусе клапана расположены катушка, плунжер и отверстие, и он предназначен для направления потока жидкости или газа.
Принцип работы электромагнитного клапана
Работу электромагнитного клапана можно описать в двух основных состояниях: под напряжением и обесточенном состоянии.
Обесточенное состояние
Когда через катушку не протекает электрический ток, электромагнитный клапан находится в обесточенном состоянии. В этом состоянии пружина или другое механическое средство удерживает плунжер в определенном положении. В нормально закрытом (NC) электромагнитном клапане плунжер прижимается к отверстию, блокируя поток жидкости или газа. В нормально открытом (НО) электромагнитном клапане плунжер располагается в стороне от отверстия, позволяя жидкости или газу свободно течь.
Заряженное состояние
Когда на катушку подается электрический ток, он создает магнитное поле. Магнитная сила, создаваемая полем, преодолевает силу пружины (в большинстве случаев) и перемещает плунжер. В нормально закрытом электромагнитном клапане плунжер вытягивается из отверстия, открывая клапан и позволяя жидкости или газу проходить через него. В нормально открытом электромагнитном клапане плунжер прижимается к отверстию, закрывая клапан и останавливая поток.
Скорость открытия и закрытия клапана зависит от нескольких факторов, включая силу магнитного поля, массу плунжера и силу пружины.
Типы электромагнитных клапанов и их рабочие механизмы
Существует несколько типов электромагнитных клапанов, каждый из которых имеет свой уникальный рабочий механизм и применение.
Электромагнитные клапаны прямого действия
Электромагнитные клапаны прямого действия являются самым простым типом. Они работают непосредственно на седле клапана, без необходимости создания дополнительного перепада давления. Магнитная сила, создаваемая катушкой, непосредственно перемещает плунжер, открывая или закрывая отверстие. Эти клапаны подходят для применений с низким расходом и низким давлением. Например, они обычно используются в небольших системах контроля воды, например в бытовой технике.
Электромагнитные клапаны с пилотным управлением
Электромагнитные клапаны с пилотным управлением предназначены для применений с высокими расходами и высокими давлениями. Они используют небольшой пилотный клапан для регулирования давления в камере над диском главного клапана. Когда на соленоид подается питание, пилотный клапан открывается, позволяя давлению в камере падать. Эта разница давлений приводит к открытию диска главного клапана, позволяя жидкости или газу течь. Когда соленоид обесточивается, пилотный клапан закрывается, и давление в камере повышается, закрывая основной клапан.
Двухходовые электромагнитные клапаны
Двухходовые электромагнитные клапаны имеют два порта: входной и выходной. Они используются для управления потоком жидкости или газа в одном направлении. Эти клапаны могут быть нормально закрытыми или нормально открытыми, в зависимости от требований применения. Например, в системе водоснабжения можно использовать двухходовой нормально закрытый электромагнитный клапан для остановки потока воды при отключении электроэнергии.
Трехходовые электромагнитные клапаны
Трехходовые электромагнитные клапаны имеют три порта и используются для перенаправления потока жидкости или газа между двумя разными путями. Они могут быть настроены по-разному, например, нормально закрытые, нормально открытые или универсальные. Трехходовые электромагнитные клапаны обычно используются в таких устройствах, как системы кондиционирования воздуха, где они используются для управления потоком хладагента.
Применение электромагнитных клапанов
Электромагнитные клапаны находят свое применение в самых разных отраслях промышленности.
Промышленная автоматизация
В промышленной автоматизации электромагнитные клапаны используются для управления потоком жидкостей и газов в производственных процессах. Они используются в пневматических и гидравлических системах для управления цилиндрами, приводами и другими компонентами. Например, в упаковочной машине можно использовать электромагнитные клапаны для управления потоком сжатого воздуха для управления захватами и механизмами запечатывания.
Медицинское оборудование
В медицинской сфере электромагнитные клапаны используются в таких устройствах, как аппараты искусственной вентиляции легких, аппараты для диализа и системы доставки лекарств. Они используются для контроля потока газов и жидкостей с высокой точностью, обеспечивая безопасность и эффективность медицинских процедур.
Бытовая техника
В бытовой технике электромагнитные клапаны используются в стиральных, посудомоечных машинах и водонагревателях. Они используются для контроля потока воды, обеспечивая эффективную работу приборов.
Наши предложения продуктов
Как поставщик электромагнитных клапанов, мы предлагаем широкий ассортимент высококачественных электромагнитных клапанов для удовлетворения разнообразных потребностей наших клиентов. У нас естьЭлектромагнитный клапан 110 В, которые подходят для применений, где имеется источник питания 110 В. Эти клапаны разработаны для обеспечения надежной работы и длительного срока службы.

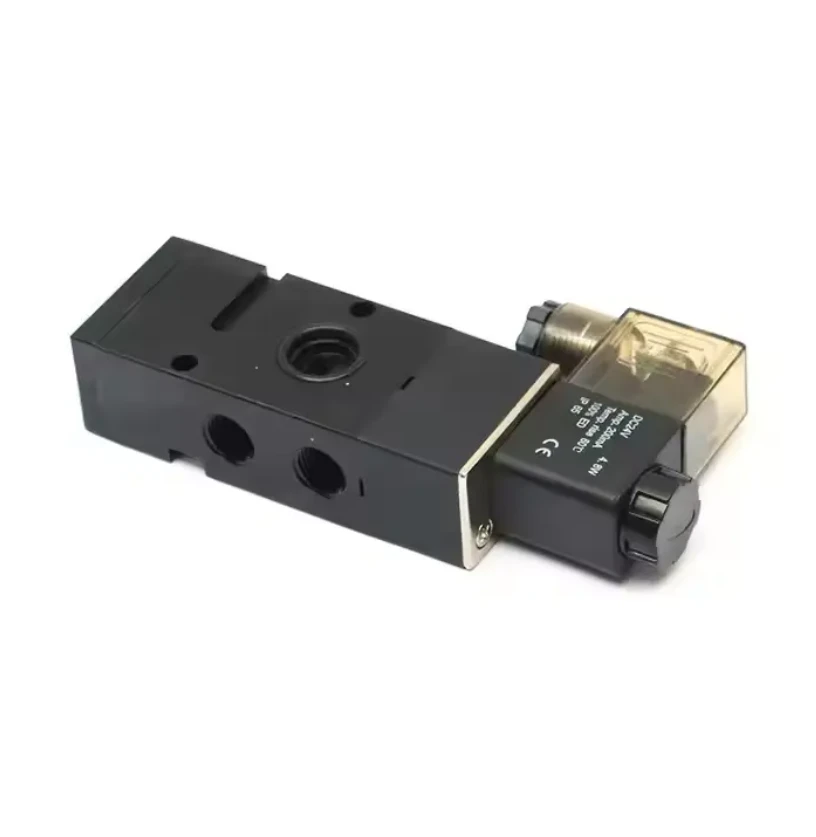

НашЭлектромагнитный клапан пневматического привода одинарного и двойного действияидеальны для пневматических систем управления. Они разработаны для обеспечения точного управления потоком сжатого воздуха, обеспечивая плавную работу пневматических приводов.
Для механического оборудования, требующего специального и высокоточного управления, у нас естьСпециальное механическое оборудование, высокоточный пневматический электромагнитный клапан управления подачей воздуха. Эти клапаны разработаны с учетом строгих требований механического оборудования, обеспечивая точное и надежное управление пневматическим потоком воздуха.
Почему стоит выбрать наши электромагнитные клапаны?
- Гарантия качества: Мы придерживаемся строгих стандартов контроля качества в процессе производства. Наши электромагнитные клапаны изготовлены из высококачественных материалов, что обеспечивает их надежность и долговечность.
- Кастомизация: Мы понимаем, что у разных клиентов разные требования. Мы предлагаем услуги по индивидуальной настройке для удовлетворения конкретных потребностей наших клиентов, такие как настройка размера клапана, напряжения и скорости потока.
- Техническая поддержка: Наша команда опытных инженеров всегда готова оказать техническую поддержку нашим клиентам. Если у вас есть вопросы по установке, эксплуатации или техническому обслуживанию наших электромагнитных клапанов, мы всегда готовы помочь.
Свяжитесь с нами для закупок
Если вы заинтересованы в наших электромагнитных клапанах или у вас есть какие-либо вопросы об их применении, мы рекомендуем вам связаться с нами для обсуждения закупок. Наш отдел продаж будет рад помочь вам в выборе электромагнитных клапанов, соответствующих вашим конкретным потребностям. Мы стремимся предоставить вам лучшие продукты и услуги.
