Привет! Как поставщик соленоидных клапанов, я воочию видел, как ориентация установки может оказать огромное влияние на производительность этих изящных маленьких устройств. Итак, давайте погрузимся прямо и рассмотрим, как различные ориентации установки могут повлиять на производительность соленоидного клапана.
Понимание соленоидных клапанов
Прежде чем мы перейдем к придурению - песчаной ориентации установки, давайте быстро рассмотрим, что такое соленоидный клапан. Солит -клапан представляет собой электромеханически управляемый клапан. Он использует электрический ток для генерации магнитного поля, который затем перемещает поршень или поппет, чтобы открыть или закрыть клапан. Эти клапаны используются в широком спектре применения, от промышленной автоматизации до домашней приборы.
Гравитация и ориентация установки
Одним из наиболее значимых факторов, влияющих на ориентацию установки, является серьезность. Гравитация может работать или против работы клапана, в зависимости от того, как он установлен.
Вертикальная установка с катушкой
Когда соленоидный клапан установлен вертикально с катушкой сверху, гравитация может помочь в процессе закрытия. В этой ориентации плунжер или поптет обладают силой гравитации, помогающей ему двигаться вниз и запечатать клапан, когда соленоид де -под напряжением. Это может привести к более надежному и более быстрому закрытию, особенно в приложениях, где жесткое уплотнение имеет решающее значение. Например, в системе водоснабжения плотное уплотнение может предотвратить утечки и сохранить воду.
Тем не менее, эта ориентация также может вызвать проблемы в процессе открытия. Плунжер должен работать против гравитации, чтобы двигаться вверх, когда соленоид заряжен. Это означает, что для открытия клапана может потребоваться большая мощность, а в некоторых случаях клапан может не открываться полностью, если соленоид недостаточно мощный.
Вертикальная установка с катушкой вниз
Установка соленоидного клапана вертикально с катушкой внизу является противоположным сценарием. Гравитация помогает клапану открываться. Когда соленоид заряжен, поршень может двигаться легче вверх, потому что гравитация тянет его в том же направлении, что и магнитная сила. Это может привести к более быстрому времени открытия и потенциально меньшему потреблению энергии в течение процесса открытия.
С другой стороны, когда соленоид оказывает под напряжением, гравитация может затруднить правильное закрытие клапана. Плунжер должен бороться с гравитацией, чтобы вернуться обратно и сформировать печать. Это может привести к утечкам или неполному уплотнению, что может быть большой проблемой в приложениях, где сдерживание жидкости имеет решающее значение.
Горизонтальная установка
Горизонтальная установка соленоидного клапана устраняет прямое влияние тяжести на открытие и закрытие действий плунжера или поппета. Это может обеспечить более последовательную производительность с точки зрения времени открытия и закрытия, поскольку силы, действующие на движущиеся части, более сбалансированы.
Тем не менее, горизонтальная установка может представить другие проблемы. Например, если в жидкости есть какие -либо загрязнители, они могут оседать в корпусе клапана, особенно если клапан не используется часто. Это может привести к закупорке или повреждению компонентов клапана с течением времени.
Жидкий поток и ориентация установки
Направление потока жидкости также играет решающую роль в том, как ориентация установки влияет на производительность клапана.
Течь с естественным направлением клапана
Большинство соленоидных клапанов предназначены для оптимальной работы с определенным направлением потока жидкости. Когда клапан установлен так, чтобы жидкость течет в рекомендуемом направлении, клапан может работать более эффективно. Внутренние компоненты предназначены для обработки давления жидкости и характеристик потока в этом направлении, что может привести к лучшему герметизации, более длительному сроку срока действия клапана и снижению потребления энергии.
Например, если вы используетеЕдиный актерский соленоидный клапан приводаУстановка в соответствии с рекомендуемым направлением потока гарантирует, что привод может функционировать как предполагаемое, обеспечивая надежный контроль над потоком жидкости.
Обратный поток
Установка соленоидного клапана против рекомендуемого направления потока может иметь серьезные последствия. Это может вызвать чрезмерный износ на компонентах клапана, поскольку давление жидкости и схемы потока не являются тем, для чего был разработан клапан. Это может привести к преждевременному отказу клапана, увеличению затрат на техническое обслуживание и потенциальным угрозам безопасности. В некоторых случаях клапан может даже не может быть в состоянии открывать или закрываться должным образом при установке в обратном потоке.
Влияние на время ответа
Ориентация установки также может повлиять на время отклика соленоидного клапана. Время отклика - это время, необходимое для открытия или близкого клапана после того, как соленоид заряжен или де -под напряжением.
Как упоминалось ранее, вертикальная установка с катушкой может замедлить время отклика открытия, потому что плунжер должен работать против тяжести. С другой стороны, вертикальная установка с катушкой вниз может ускорить время отклика отверстия, но может замедлить время закрытия.
Горизонтальная установка обычно обеспечивает более последовательное время отклика, так как нет существенного гравитационного влияния на движение внутренних компонентов. Тем не менее, такие факторы, как вязкость жидкости и давление, все еще могут влиять на время отклика в горизонтальной установке.
Конкретные приложения и ориентация установки
Различные приложения имеют разные требования, когда речь идет о ориентации установки соленоидного клапана.
Промышленная автоматизация

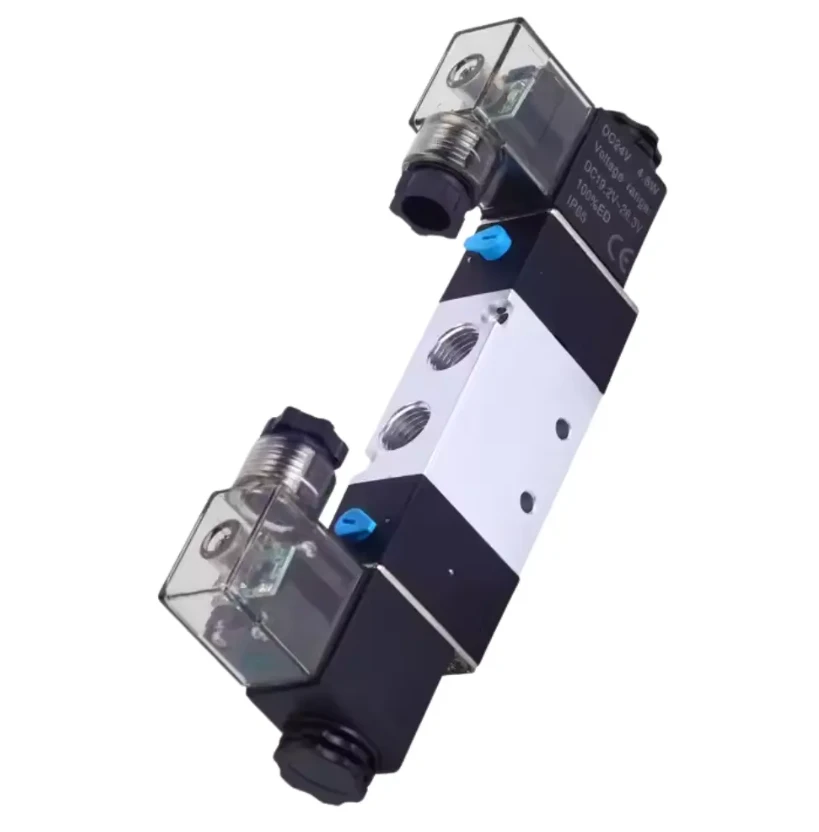

В промышленной автоматизации надежность и точность являются ключевыми. Для приложений, где требуется быстрое и последовательное действие открытия и закрытия, например, в системе пневматического управления, может быть предпочтительной горизонтальная установка. Это гарантирует, что время отклика клапана является предсказуемым и не влияет на гравитация. Вы можете рассмотреть возможность использованияПневматический соленоидный клапан управления пневматическим управлениемВ таких приложениях и установка горизонтали может помочь его в лучшем случае.
Системы высокого давления
В системах высокого давления, правильное уплотнение имеет решающее значение. В этих случаях вертикальная установка с катушкой может быть полезна, поскольку гравитация может помочь в создании плотного уплотнения при закрытии клапана. Для2 - Путь 5 - Порт высокий - давление пневматического соленоидного клапана (0 - 10 МПа)Эта ориентация установки может помочь предотвратить утечки и обеспечить безопасную работу системы.
Заключение
Как вы можете видеть, ориентация установки соленоидного клапана оказывает значительное влияние на ее производительность. От влияния гравитации на открытие и закрытие действий к влиянию на время отклика и потока жидкости можно влиять на каждый аспект работы клапана.
При выборе соленоидного клапана для вашего приложения необходимо тщательно рассмотреть требования к установке. И как поставщик соленоидного клапана, я здесь, чтобы помочь вам сделать правильный выбор. Независимо от того, нужен ли вам совет по лучшей ориентации установки или вы ищете определенный тип соленоидного клапана, я всего лишь сообщение.
Если вы заинтересованы в покупке соленоидных клапанов для вашего проекта, я призываю вас связаться со мной для подробного обсуждения. Мы можем говорить о ваших конкретных потребностях, и я сделаю все возможное, чтобы предоставить вам самые подходящие решения. Давайте работать вместе, чтобы ваши системы работали плавно и эффективно с правильными соленоидными клапанами.
Ссылки
- Смит, Дж. (2020). Справочник соленоидного клапана. Промышленная пресса.
- Джонсон, А. (2019). Понимание систем управления жидкостью. МакГроу - Хилл.
