Когда речь идет о системах промышленной автоматизации и управления, пневматические приводы играют решающую роль. Это устройства, преобразующие энергию сжатого воздуха в механическое движение, и они бывают двух основных типов: вращательные и линейные. Как поставщик пневматических приводов, я часто сталкиваюсь с клиентами, которые не уверены, выбрать ли пневматический поворотный привод или линейный привод для своих конкретных задач. В этом сообщении блога я углублюсь в факторы, которые следует учитывать при принятии этого решения.
Понимание основ: поворотные и линейные приводы
Прежде чем мы обсудим процесс выбора, важно понять фундаментальные различия между пневматическими поворотными и линейными приводами.
Пневматический поворотный привод предназначен для создания вращательного или углового движения. Обычно он поворачивается на определенный угол, обычно на 90 или 180 градусов, хотя доступны и другие углы. Поворотные приводы идеально подходят для применений, где требуется поворотное или крутящее движение, например, для открытия и закрытия клапанов, работы конвейерных систем или вращения заготовок в производственных процессах.
С другой стороны, пневматический линейный привод создает прямолинейное или линейное движение. Он движется по одной оси, толкая или тянув объект. Линейные приводы обычно используются в приложениях, где необходимо линейное перемещение, например, при подъеме, толкании или вытягивании грузов, регулировании положения компонентов или управлении движением направляющих и ворот.
Факторы, которые следует учитывать при выборе между поворотными и линейными приводами
1. Требования к движению

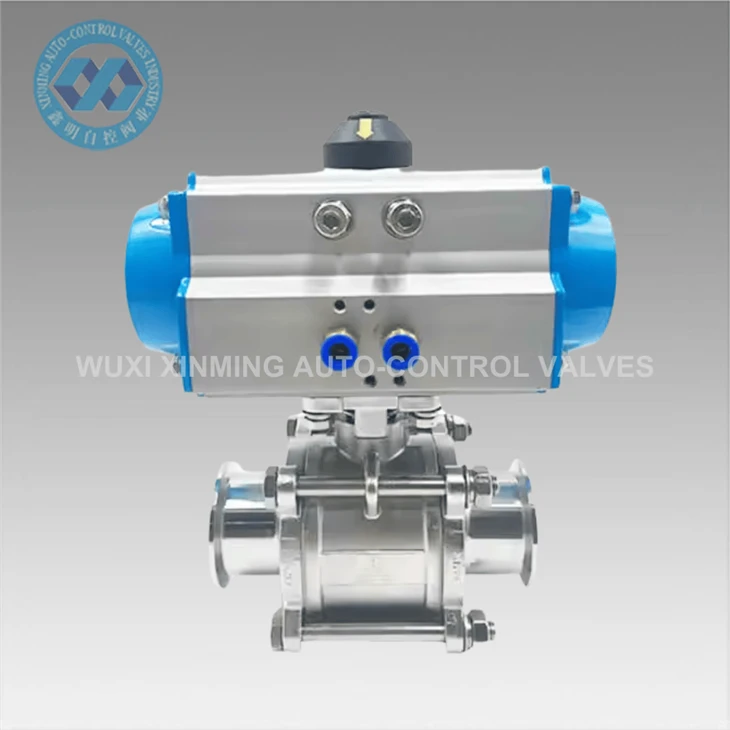

Наиболее важным фактором при выборе между поворотным и линейным приводом является тип движения, необходимый для вашего применения. Если ваша задача связана с вращением объекта, очевидным выбором будет поворотный привод. Например, в процессе, где вам нужно открыть и закрытьСанитарный шаровой кран из нержавеющей стали 304 316, поворотный привод может обеспечить необходимое вращение на 90 градусов для управления потоком жидкостей.
И наоборот, если ваше приложение требует прямолинейного движения, более подходящим является линейный привод. Например, в упаковочной машине можно использовать линейный привод для подачи продуктов на конвейерную ленту или для регулировки положения запечатывающего механизма.
2. Грузоподъемность
Еще одним важным фактором является грузоподъемность привода. Как поворотные, так и линейные приводы бывают различных размеров и конфигураций, каждый из которых имеет свою несущую способность.
Поворотные приводы обычно оцениваются в зависимости от крутящего момента, который они могут создать. Крутящий момент — это вращательная сила, которая заставляет объект вращаться вокруг оси. При выборе поворотного привода необходимо убедиться, что он может генерировать достаточный крутящий момент, чтобы преодолеть сопротивление нагрузки и выполнить необходимое вращение.
С другой стороны, линейные приводы оцениваются по силе, которую они могут оказывать в линейном направлении. Эта сила измеряется в фунтах или ньютонах. Вам следует выбрать линейный привод с номинальной силой, достаточной для перемещения груза без перегрузки привода.
3. Скорость и точность
Требования к скорости и точности вашего приложения также играют важную роль в процессе выбора привода.
Поворотные приводы могут достигать относительно высоких скоростей вращения, что делает их пригодными для применений, требующих быстрого движения. Однако точность вращения может быть ограничена, особенно в высокоскоростных приложениях. Если ваше приложение требует точного углового позиционирования, вам может потребоваться рассмотреть возможность использования дополнительных устройств обратной связи или систем управления.
Линейные приводы могут обеспечивать точное линейное движение, что делает их идеальными для применений, требующих точного позиционирования. Им можно управлять, чтобы они двигались с определенной скоростью и останавливались в определенном месте. Однако максимальная скорость линейных приводов обычно ниже, чем у поворотных приводов.
4. Пространственные ограничения
Доступное пространство в вашем приложении — еще один фактор, который следует учитывать. Поворотные приводы обычно имеют более компактную конструкцию, особенно по сравнению с линейными приводами с длинным ходом. Если пространство ограничено, лучшим выбором может быть поворотный привод.
Однако, если у вас достаточно места и вам требуется большое линейное перемещение, линейный привод может оказаться более подходящим. Линейные приводы могут быть спроектированы с различной длиной хода в соответствии с конкретными требованиями вашего применения.
5. Условия окружающей среды
Условия окружающей среды, в которых будет работать привод, также важны. Пневматические приводы, как правило, надежны и могут выдерживать широкий спектр условий окружающей среды. Однако в некоторых случаях могут потребоваться приводы, специально разработанные для работы в суровых условиях.

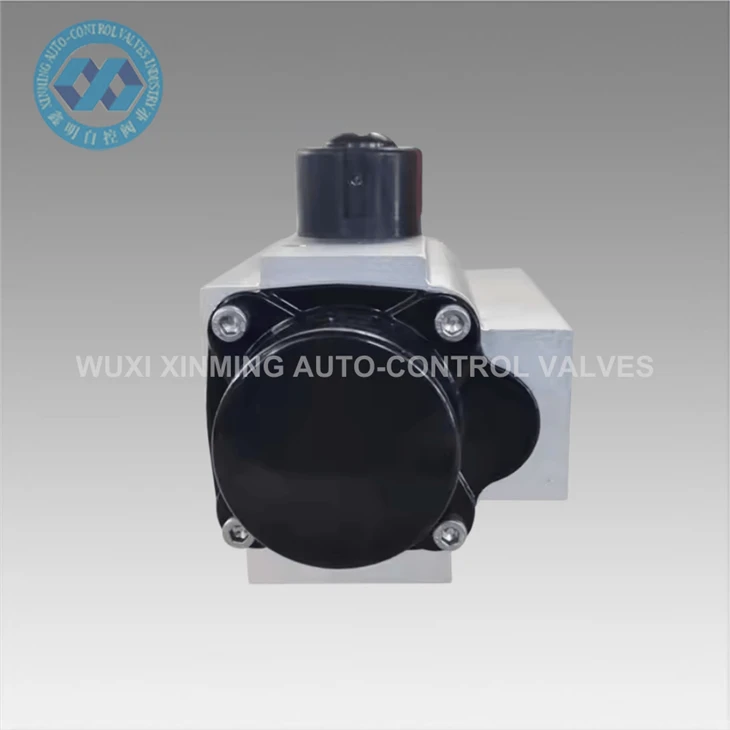

Например, в таких отраслях, как пищевая, фармацевтическая или химическая промышленность, приводы могут быть изготовлены из устойчивых к коррозии материалов, чтобы предотвратить загрязнение. НашСуровые условия требуют нашей надежности Пневматические приводыразработаны с учетом этих требований и имеют такие особенности, как конструкция из нержавеющей стали и герметичные корпуса для защиты от пыли, влаги и химикатов.
6. Стоимость
Стоимость всегда является фактором при принятии любого решения о покупке. Стоимость пневматических приводов может варьироваться в зависимости от таких факторов, как размер, грузоподъемность, скорость, точность и дополнительные функции.
В целом, поворотные приводы, как правило, дешевле, чем линейные, особенно для применений с более низкими требованиями к нагрузке. Однако, если ваше приложение требует высокого уровня точности или длинного хода, стоимость линейного привода может быть оправдана.
Примеры применения
Применение поворотных приводов
- Управление клапаном:Поворотные приводы широко используются в системах управления клапанами, например, на водоочистных сооружениях, нефте- и газопроводах, а также на предприятиях химической переработки. Они могут обеспечивать необходимое вращательное движение для открытия и закрытия клапанов, контролируя поток жидкостей и газов.
- Конвейерные системы:В конвейерных системах поворотные приводы можно использовать для вращения конвейерных лент, перемещения продукции между различными конвейерами или позиционирования заготовок для дальнейшей обработки.
- Робототехника:Поворотные приводы также используются в робототехнике для обеспечения суставам необходимого вращательного движения. Их можно использовать для управления движением роботизированных манипуляторов, захватов и других компонентов.
Применение линейных приводов
- Обработка материалов:Линейные приводы обычно используются в погрузочно-разгрузочных работах, таких как подъем и перемещение тяжелых грузов, размещение продуктов на полках или регулировка высоты рабочих станций.
- Автомобильное производство:В автомобилестроении линейные приводы используются для управления движением сборочных линий, регулировки положения инструментов и приспособлений и выполнения других задач линейного движения.
- Медицинское оборудование:Линейные приводы также используются в медицинском оборудовании, таком как больничные койки, подъемники для пациентов и диагностические машины. Они могут обеспечить точное линейное движение, необходимое для этих применений.
Заключение
Выбор между пневматическим поворотным и линейным приводом зависит от нескольких факторов, включая требования к движению, грузоподъемность, скорость и точность, ограничения по пространству, условия окружающей среды и стоимость. Как поставщик пневматических приводов, я могу помочь вам оценить ваши конкретные потребности и порекомендовать наиболее подходящий привод для вашего проекта.
НашУниверсальные пневматические приводы для разнообразных задач автоматизациипредназначены для широкого спектра промышленных применений, предлагая высокую производительность, надежность и экономичность. Если у вас есть какие-либо вопросы или вам нужна помощь в выборе подходящего привода для вашего применения, пожалуйста, не стесняйтесь обращаться к нам. Мы будем рады обсудить ваши требования и помочь вам найти лучшее решение для ваших потребностей в автоматизации.
Ссылки
- «Пневматические приводы: принципы, типы и применение». Справочник по промышленной автоматизации.
- «Руководство по выбору пневматических приводов». Ассоциация производителей пневматических компонентов.
- «Аспекты проектирования систем пневматических приводов». Журнал гидроэнергетики и управления движением.
