Установка дроссельной заслонки на вертикальном трубопроводе – задача, требующая тщательного планирования и выполнения. Как надежный поставщик поворотных дисковых затворов, мы понимаем важность предоставления вам всестороннего руководства по этому процессу. В этом блоге мы покажем вам этапы установки дроссельной заслонки на вертикальном трубопроводе, гарантируя успешную и эффективную установку.
1. Предустановочная подготовка
Оценка трубопровода
Перед установкой дроссельной заслонки необходимо тщательно оценить вертикальный трубопровод. Проверьте диаметр трубопровода, материал и условия эксплуатации, которым он будет подвергаться, например, давление, температуру и тип жидкости, протекающей через него. Выбранный вами клапан должен соответствовать этим факторам. Например, если вы имеете дело с трубопроводом, по которому проходят агрессивные жидкости, подойдет клапан, изготовленный из устойчивых к коррозии материалов, таких как нержавеющая сталь.
Выбор клапана

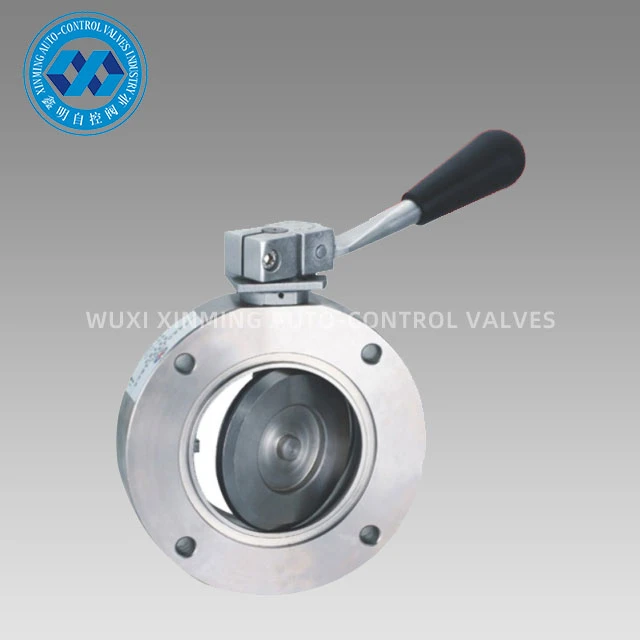

Как поставщик поворотных дисковых затворов, мы предлагаем широкий ассортимент клапанов для удовлетворения различных потребностей. Вы можете рассмотреть нашИзготовленный на заказ фланцевый дроссельный клапан одинарного и двойного действия, что обеспечивает гибкость в работе. Если ваше приложение связано с вакуумной средой, нашаВакуумный дроссельный клапанбудет идеальным выбором. Для отраслей с высокими гигиеническими требованиями, таких как производство продуктов питания и напитков или фармацевтика, нашаСанитарный дроссельный клапанразработан в соответствии со строгими стандартами.
Сбор инструментов и материалов
Соберите все необходимые инструменты и материалы для установки. Вам понадобится гаечный ключ или набор головок для затяжки болтов, рулетка для обеспечения правильного выравнивания, прокладки для герметичного уплотнения и защитное оборудование, такое как перчатки и защитные очки.
2. Проверка клапана
Визуальный осмотр
Осмотрите дроссельную заслонку на наличие видимых повреждений, таких как трещины, вмятины или царапины. Проверьте диск, шток и уплотнения, чтобы убедиться, что они в хорошем состоянии. Любое повреждение этих компонентов может повлиять на работу клапана и привести к утечкам или неисправности.
Функциональный тест
Перед установкой выполните функциональную проверку клапана. Поверните ручку клапана или привод на весь диапазон движений, чтобы обеспечить плавную работу. Диск должен открываться и закрываться свободно, без каких-либо заеданий.
3. Подготовка трубопровода
Очистка трубопровода
Тщательно очистите вертикальный трубопровод от мусора, грязи и ржавчины. Это обеспечивает чистую и ровную поверхность для установки клапана и предотвращает попадание посторонних предметов в клапан и его повреждение. Для этой цели можно использовать очиститель труб или проволочную щетку.
Маркировка места установки
Отметьте точное место на трубопроводе, где будет установлен дроссельный клапан. Измерьте длину клапана и отметьте соответствующие положения на трубопроводе. Убедитесь, что с обеих сторон клапана имеется достаточно места для легкого доступа во время обслуживания.
Резка трубопровода (при необходимости)
Если для установки клапана необходимо разрезать трубопровод, используйте подходящий труборез. Сделайте чистый и прямой разрез, чтобы обеспечить правильное совмещение с клапаном. После резки зачистите края трубопровода, чтобы не повредить прокладки.
4. Установка клапана
Установка прокладок
Установите прокладки с обеих сторон фланцев клапана. Прокладки должны быть надлежащего размера и из материала, обеспечивающего герметичное уплотнение. Убедитесь, что прокладки расположены по центру и не имеют морщин и складок.
Выравнивание клапана
Тщательно совместите клапан с отмеченными местами на трубопроводе. С помощью измерительной ленты убедитесь, что клапан расположен по центру и перпендикулярно трубопроводу. Несоосность может вызвать нагрузку на клапан и трубопровод, что приведет к утечкам и преждевременному выходу из строя.
Крепление клапана болтами
Вставьте болты через фланцы клапана и фланцы трубопровода. Используйте гаечный ключ или набор торцевых головок, чтобы равномерно затянуть болты. Затягивайте болты крест-накрест, чтобы обеспечить равномерное давление на прокладки. Не перетягивайте болты, так как это может привести к повреждению прокладок или фланцев клапана.
5. Проверка после установки
Тест на утечку
После установки выполните проверку на герметичность. Закройте клапан и подайте давление в трубопровод. Проверьте наличие утечек вокруг фланцев клапана. При обнаружении утечек слегка ослабьте болты, отрегулируйте прокладки и снова затяните болты.
Функциональный тест
Еще раз выполните функциональную проверку клапана. Откройте и закройте клапан несколько раз, чтобы обеспечить плавную работу. Убедитесь, что ручка клапана или привод перемещаются свободно, а диск полностью открывается и закрывается.
Проверка системы
Проверьте всю систему трубопроводов, чтобы убедиться в ее правильном функционировании. Контролируйте давление, скорость потока и температуру, чтобы убедиться, что они находятся в пределах нормального рабочего диапазона.
6. Рекомендации по техническому обслуживанию
Регулярное техническое обслуживание имеет решающее значение для обеспечения долгосрочной работы дроссельной заслонки на вертикальном трубопроводе. Периодически проверяйте клапан на наличие признаков износа, коррозии или утечек. Смажьте шток клапана и движущиеся части согласно рекомендациям производителя. Замените прокладки и уплотнения, если на них имеются признаки повреждения или износа.
Заключение
Установка дроссельной заслонки на вертикальном трубопроводе требует пристального внимания к деталям. Следуя шагам, описанным выше, вы можете обеспечить успешную установку, обеспечивающую надежную работу. Являясь ведущим поставщиком поворотных дисковых затворов, мы стремимся предоставлять нашим клиентам высококачественные клапаны и всестороннюю поддержку. Если у вас есть какие-либо вопросы по выбору, установке или техническому обслуживанию клапана, или если вы заинтересованы в покупке наших дроссельных клапанов, пожалуйста, свяжитесь с нами для дальнейшего обсуждения. Мы с нетерпением ждем возможности удовлетворить ваши потребности и помочь вам достичь оптимальной производительности ваших трубопроводных систем.
Ссылки
- «Руководство по установке клапанов» — общий справочник по арматуре с инструкциями по установке.
- Руководства по установке производителя для конкретных моделей дроссельных заслонок.
