Привет! Как поставщик санитарных шариковых клапанов, у меня есть тонна опыта, когда дело доходит до того, чтобы эти клапаны работали на вершине. В этом блоге я проведу вас, как проверить выступление санитарного шарикового клапана.
1. Визуальный осмотр
Прежде чем мы начнем фактическое тестирование производительности, старый старый визуальный осмотр очень важен. Внимательно посмотрите на клапан. Проверьте любые очевидные признаки повреждений, такие как трещины, вмятины или царапины на теле, мяче и стебле клапана. Поврежденный клапан может поставить под угрозу свою производительность сразу же. Также осмотрите уплотнения и прокладки. Они должны быть в хорошем состоянии, без каких -либо признаков износа, старения или деформации. Если вы заметите какие -либо проблемы во время этой визуальной проверки, это красный флаг, и вы можете рассмотреть возможность замены клапана или неисправных частей.
2. Тестирование под давлением
Одним из наиболее важных аспектов тестирования санитарного шарового клапана является тестирование давления. Это помогает нам определить, насколько хорошо клапан может обрабатывать различные уровни давления без утечки.
Гидростатическое испытание давления
Для тестирования гидростатического давления мы используем воду в качестве испытательной среды. Во -первых, закройте клапан и подключите его к установке давления. Заполните клапан и подключенные трубы водой, убедившись, что выровнял любой воздух. Затем постепенно увеличивайте давление до испытательного давления. Это испытательное давление обычно определяется по отраслевым стандартам или спецификациям клапана.
Для большинства санитарных шаровых клапанов давление испытаний в 1,5 раза превышает максимальное рабочее давление. Держите давление устойчивым в течение определенного периода, обычно 5 - 10 минут. В течение этого времени тщательно осмотрите клапан на наличие признаков утечки. Проверьте все суставы, печати и само корпус клапана. Если вы видите какую -либо капающую воду или просачивание, это означает, что возникает проблема с производительностью герметизации клапана.
Пневматическое тестирование давления
Пневматическое тестирование давления использует воздух или инертный газ, как азот. Процесс аналогичен гидростатическому тестированию, но есть несколько различий. Поскольку газы более сжимаются, чем жидкости, наращивание давления и высвобождение должно быть сделано более тщательно. Кроме того, поскольку утечки газа может быть труднее обнаружить визуально, мы часто используем раствор мыльной воды для проверки утечек.
Примените мыльную воду на все потенциальные точки утечки на клапане. Если есть утечка, сбегающий газ образует пузырьки в мыльной воде. Как и в гидростатических испытаниях, поддерживайте испытательное давление для установленного времени и внимательно следите за клапаном.
3. Протоковое испытание
Тестирование потока является еще одной важной частью оценки производительности санитарного шарового клапана. Это помогает нам понять, насколько хорошо клапан может контролировать поток жидкости через него.
Открытый - тестирование потока
В Open - Протоковое тестирование полностью откройте клапан и дайте жидкости (либо вода или репрезентативную жидкость процесса) потоком через него при известной скорости потока. Измерьте падение давления на клапане, используя давление, установленные вверх по течению и ниже по течению от клапана. Падение давления указывает сопротивление, которое клапан обеспечивает поток.
Низкое - падение давления означает, что клапан имеет хорошие характеристики потока, что позволяет жидкости легко проходить. Высокие падения давления могут привести к повышению потребления энергии и снижению эффективности системы. Сравните измеренное падение давления с указанным клапаном давления - кривая падения. Если измеренное значение значительно выше, чем указанное значение, это может означать, что есть проблема с внутренней конструкцией или блокировкой клапана внутри клапана.
Поток - управляющее тестирование
Поток - управляющее тестирование используется для проверки того, насколько хорошо клапан может регулировать скорость потока. Постепенно отрегулируйте клапан от полностью открытого до полного закрытого и измерьте соответствующие скорости потока в разных положениях клапана. Это помогает нам создать кривую потока - управление для клапана.
Хорошо - выполнение санитарного шарикового клапана должно быть в состоянии обеспечить гладкий и точный контроль потока. Если скорость потока изменяется беспорядочно или если клапан не закрывает поток полностью, когда он полностью закрыт, возникает проблема с его потоком - производительностью управления.
4. Тестирование крутящего момента
Тестирование крутящего момента - это то, сколько силы требуется для открытия и закрытия клапана. Это важно, потому что это влияет на простоту работы и долгосрочную долговечность клапана.
Используйте крутящий ключ, чтобы измерить крутящий момент, необходимый для открытия и закрытия клапана. Значения крутящего момента должны находиться в пределах диапазона, указанного производителем клапанов. Если крутящий момент слишком высок, это может означать, что внутри клапана есть трение, возможно, из -за смещения, поврежденных частей или ненадлежащей смазки. С другой стороны, если крутящий момент слишком низкий, он может указывать на свободный или изношенный - внутренний механизм.
5. Испытания на утечку сидений
Испытание на утечку сиденья сосредоточено на способности клапана запечатать, когда он закрыт. Существуют разные методы для тестирования утечки сиденья, но одним из распространенных способов является использование газа, такого как гелий.
Сначала закройте клапан и создайте запечатанную камеру вокруг сиденья клапана. Введите газ -индикатор в одну сторону клапана. Затем используйте устройство для обнаружения газа, чтобы измерить количество газа, которое протекает через сиденье на другую сторону.
Допустимая скорость утечки сиденья обычно определяется отраслевыми стандартами. Если измеренная скорость утечки превышает этот предел, производительность герметизации сиденья клапана не достигается.
6. Цикл -тестирование
Цикловое тестирование включает в себя открытие и закрытие клапана для моделирования реального использования мира. Это помогает нам проверить долговечность и надежность клапана с течением времени.
Установите автоматизированную тестовую установку для открытия и закрытия клапана на определенной частоте. Количество циклов может варьироваться в зависимости от предполагаемого применения клапана, но обычно это тысячи. Во время велосипедного тестирования контролируйте производительность клапана, включая требования к крутящему моменту, характеристики потока и утечка сиденья.
Если клапан начинает показывать признаки износа, такие как увеличение крутящего момента, уменьшенный поток или увеличение утечки сиденья по мере увеличения количества циклов, он может не подходить для долгосрочного использования.
Наш ассортимент продукции

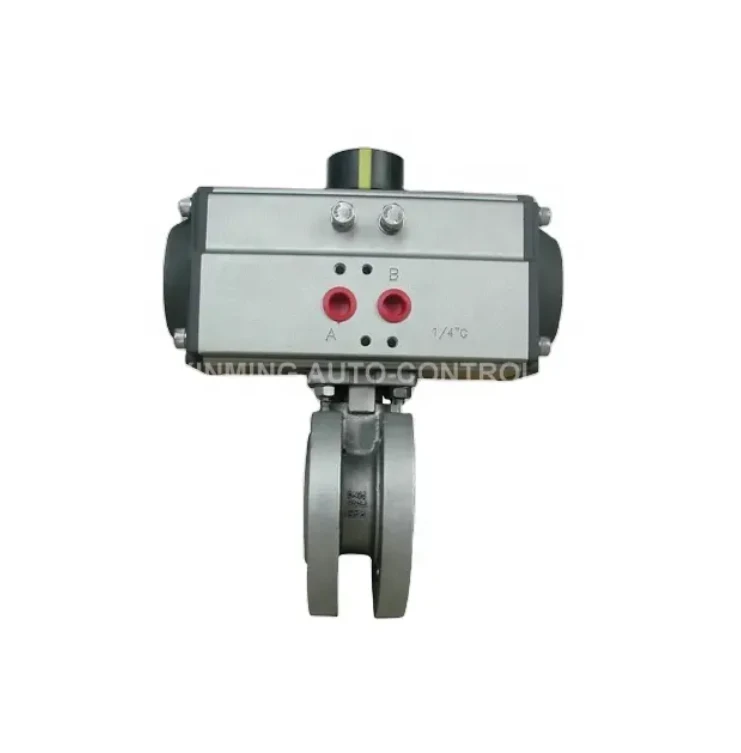

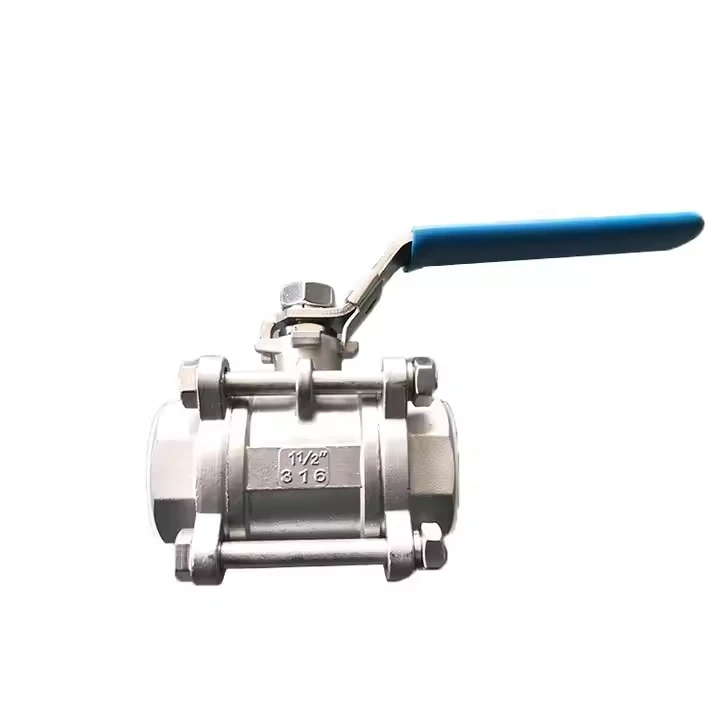

Мы предлагаем широкий спектр санитарных шариковых клапанов, чтобы удовлетворить различные потребности клиентов. Например, у нас естьПневматический привод пластины тонкий шаровой клапан, который известен своим компактным дизайном и отличной производительностью. НашПневматический шаровой клапан латунный шаровой клапан высококачественный шариковый клапанизготовлен из высокого качественного латуни, обеспечивающего хорошую коррозионную стойкость. И если вам нужен клапан с вращением 180 - градуированием, наша180 -градусный пневматический привод 3 -й путь шаровой клапанотличный выбор.
Если вы находитесь на рынке санитарных шариковых клапанов и хотите, чтобы вы получили высокий продукт для производительности, не стесняйтесь протянуть руку. Мы можем предоставить подробную информацию о продукте и помочь вам в процессе тестирования, чтобы убедиться, что клапан соответствует вашим конкретным требованиям. Свяжитесь с нами для закупок и давайте начнем отличные деловые отношения!
Ссылки
- ASME B16.34 - клапаны - фланцевые, резьбовые и сварки
- API 598 - Проверка и тестирование клапана
- ISO 5208 - Промышленные клапаны - тестирование давления клапанов
