Ход плунжера электромагнитного клапана 24 В является критическим параметром, который существенно влияет на производительность и функциональность клапана. Как надежный поставщик электромагнитных клапанов на 24 В, я хорошо разбираюсь в тонкостях этого компонента и его влиянии на общую работу клапана.
Понимание основ электромагнитного клапана 24 В
Электромагнитный клапан 24 В — это электромеханическое устройство, которое управляет потоком жидкостей или газов. Он состоит из катушки, плунжера и корпуса клапана. Когда на катушку подается электрический ток напряжением 24 В, она создает магнитное поле. Это магнитное поле притягивает плунжер, который затем перемещается, открывая или закрывая клапан, позволяя или блокируя поток среды.
Что такое ход плунжера?
Ход плунжера означает расстояние, которое плунжер проходит внутри электромагнитного клапана, когда на катушку подается питание. Оно измеряется от полностью закрытого положения до полностью открытого положения. Длина хода — это тщательно разработанная характеристика, определяемая конструкционными требованиями клапана и конкретным применением, для которого он предназначен.
Факторы, влияющие на ход плунжера
Дизайн катушки
Конструкция электромагнитной катушки играет решающую роль в определении хода плунжера. Хорошо спроектированная катушка может генерировать сильное и однородное магнитное поле. Количество витков катушки, сечение провода и тип материала сердечника влияют на создаваемую магнитную силу. Более сильное магнитное поле может перемещать плунжер на большее расстояние, что приводит к более длинному ходу. Например, катушка с большим количеством витков и высококачественным ферромагнитным сердечником может генерировать более мощное магнитное поле, что обеспечивает более длинный ход плунжера.
Пружинная сила
Большинство электромагнитных клапанов оснащены возвратной пружиной. Пружина отвечает за возврат плунжера в исходное положение, когда катушка обесточена. Жесткость пружины, известная как постоянная пружины, влияет на ход плунжера. Более жесткая пружина требует большей силы магнитного поля для ее сжатия и перемещения плунжера. Следовательно, если пружина слишком жесткая, это может ограничить ход плунжера. С другой стороны, очень слабая пружина может привести к слишком легкому открытию или закрытию клапана, что приведет к нестабильной работе.
Конструкция корпуса клапана
Внутренняя конструкция корпуса клапана также влияет на ход плунжера. Размер и форма камеры, в которой движется плунжер, а также каналы потока могут влиять на движение плунжера. Корпус клапана с хорошо оптимизированной конструкцией камеры обеспечивает плавное и неограниченное движение плунжера, максимально увеличивая доступный ход. Кроме того, на ход может влиять уплотнительный механизм внутри корпуса клапана. Если уплотнения слишком тугие или смещены, они могут создавать дополнительное сопротивление, уменьшая эффективный ход плунжера.
Важность хода плунжера
Управление потоком
Ход плунжера напрямую влияет на скорость потока среды через клапан. Более длинный ход обычно позволяет увеличить отверстие клапана, что приводит к более высокой скорости потока. В приложениях, где требуется точный контроль потока, например, в промышленной автоматизации или медицинском оборудовании, правильный ход плунжера имеет важное значение. Например, в системе дозирования химикатов ход плунжера должен быть точно откалиброван, чтобы обеспечить дозирование правильного количества химиката.
Время ответа
Ход плунжера также влияет на время срабатывания электромагнитного клапана. Более короткий ход обычно означает, что плунжер может быстрее перемещаться между открытым и закрытым положениями, что приводит к более быстрому реагированию. В приложениях, где требуется быстрое циклическое включение-выключение, например, в пневматических системах управления, более короткий ход может улучшить общую производительность системы.
Различные типы электромагнитных клапанов 24 В и ход их плунжера
Электромагнитные клапаны прямого действия
В электромагнитных клапанах прямого действия плунжер непосредственно управляет потоком среды. Эти клапаны обычно имеют относительно короткий ход плунжера, поскольку магнитная сила, создаваемая катушкой, должна напрямую преодолевать давление среды. Короткий ход обеспечивает быструю и надежную работу, что делает их пригодными для применений с низкими и средними расходами и давлениями.
Электромагнитные клапаны с пилотным управлением
В электромагнитных клапанах с пилотным управлением используется небольшой пилотный клапан для управления потоком главного клапана. Плунжер пилотного клапана обычно имеет более длинный ход по сравнению с клапаном прямого действия. Это связано с тем, что пилотный клапан создает перепад давления, который помогает перемещать плунжер основного клапана. Клапаны с пилотным управлением подходят для применений с высокими расходами и давлениями.
Приложения, основанные на ходе плунжера
Промышленная автоматизация
В промышленной автоматизации электромагнитные клапаны 24 В широко используются для управления потоком воздуха, воды и других жидкостей. Клапаны с различным ходом плунжера подбираются исходя из конкретных требований процесса автоматизации. Например, в конвейерной системе, в которой используются пневматические приводы, можно использовать электромагнитный клапан с коротким ходом и быстрым временем отклика для быстрого управления движением приводов.
Очистка воды
На водоочистных станциях электромагнитные клапаны на 24 В используются для регулирования потока воды, химикатов и других жидкостей. Клапаны с более длинным ходом плунжера могут быть предпочтительными в тех случаях, когда требуются большие скорости потока, например, при распределении очищенной воды.
Сопутствующие товары в нашем портфолио

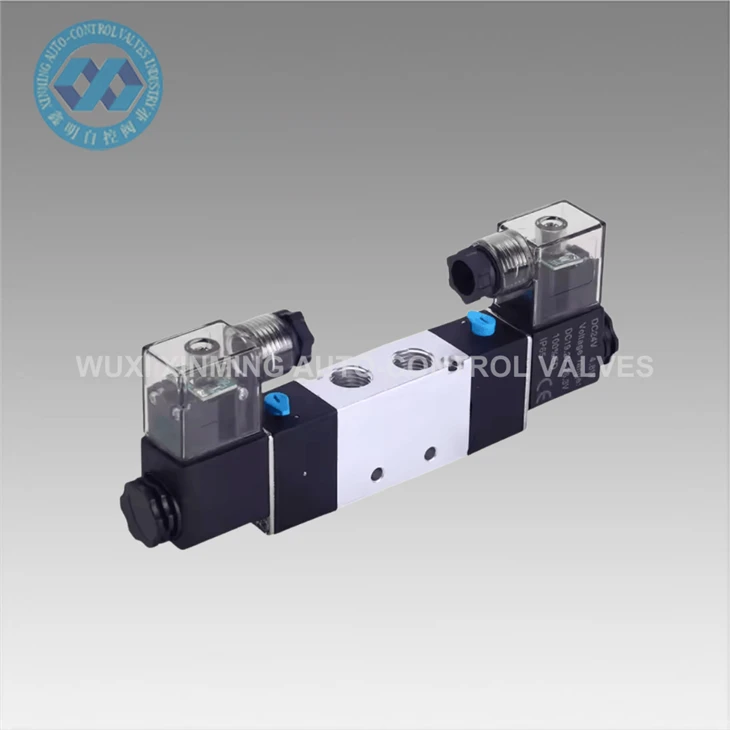

Как поставщик электромагнитных клапанов 24 В, мы также предлагаем ряд сопутствующих товаров. Для тех, кому могут понадобиться разные варианты напряжения, у нас естьЭлектромагнитный клапан 220 В. НашПневматический электромагнитный клапан управления подачей воздуха с длительным сроком службыпредназначен для длительной и надежной работы в пневматических системах. Кроме того,Высокоэффективный двухпозиционный пятиходовой пневматический клапан соленоида с электрической катушкойобеспечивает превосходную производительность для сложных приложений пневматического управления.
Контакты для покупки и консультации
Если вам нужны электромагнитные клапаны на 24 В или у вас есть вопросы относительно хода плунжера или других технических аспектов, мы здесь, чтобы помочь вам. Наша команда экспертов может предоставить подробную консультацию и помочь вам выбрать наиболее подходящий клапан для вашего конкретного применения. Не стесняйтесь обращаться к нам для дальнейшего обсуждения и возможностей закупок.
Ссылки
- «Справочник по электромагнитным клапанам», Питер А. Швейцер
- «Электромеханические устройства и их применение» Джона М. О'Рурка.
