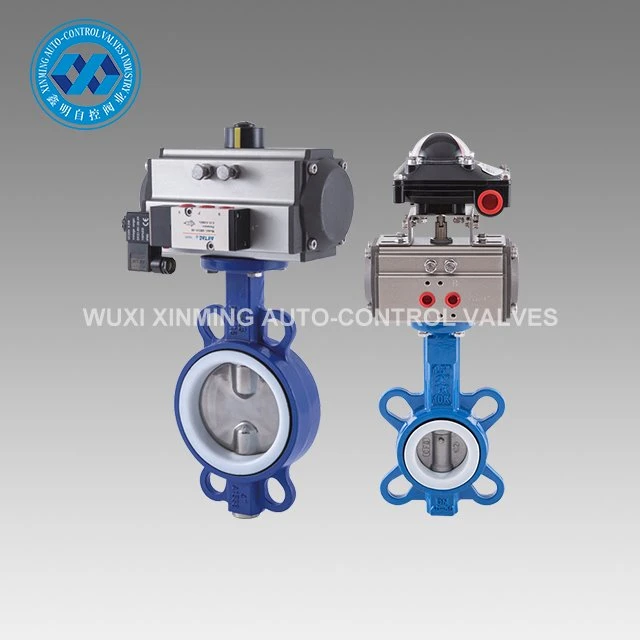

Дисковый затвор из ковкого чугуна представляет собой простой регулирующий клапан, который также можно использовать для двухпозиционного-регулирования трубопроводной среды с низким-давлением. Для автоматического запуска и остановки потока быстрее, чем клапаны с-приводом от двигателя, которые работают на сжатом воздухе. Вы должны контролировать подачу воздуха в привод с помощью прилагаемого электрического пилотного клапана или ручного клапана включения/выключения. Для работы клапанов не требуется минимальный перепад давления между входом и выходом.
Детали продукта:
| Название продукта | Клапан-бабочка из ковкого чугуна |
| Название бренда | XM и OEM также принимаются |
| Размер дроссельной заслонки | 25 мм-1000 мм |

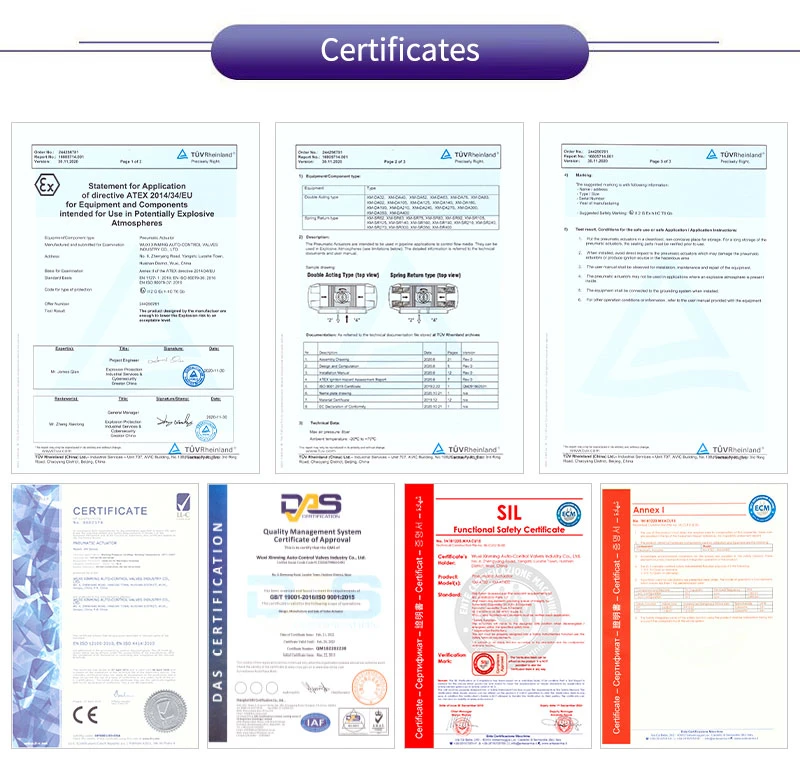

| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапана | Бабочка |
| Для использования с | Вода, нефть, воздух, природный газ, пар, питьевая вода |
| Материал уплотнения | металл-к-металлу |
| Технические характеристики Соответствуют | API 609 |

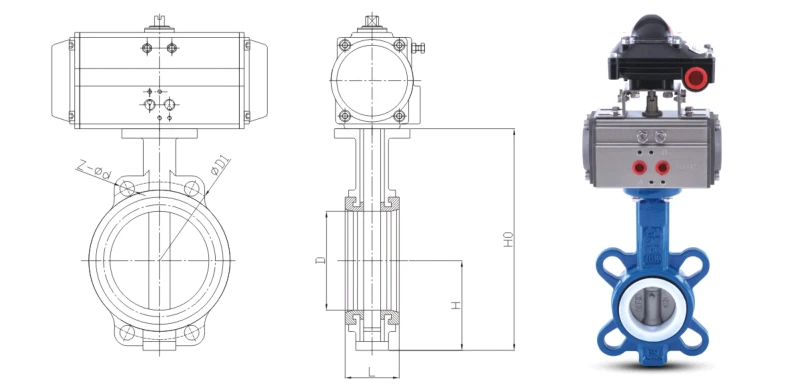

Технический параметр:
| Номинальный диаметр | Д (мм) | Д1 (мм) | Хм) | Н0 (мм) | Д (мм) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | дюйм | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектирование и производство клапанов | Согласно стандарту GB/T12238 | ||||||
| Размер фланца клапана | Согласно стандарту GB/T9113, GB/T17241.6 | ||||||
| Конструктивная длина клапана | Согласно стандарту GB/T12221 | ||||||
| Проверка клапана и эксперимент | Согласно стандарту GB/T13927 | ||||||
Особенности продукта:
• Высокая-протечка при нулевом давлении: четыре типа вулканизированных седел клапана: EPDM/Viton®/NBR/PTFE, двунаправленное пузырьковое-уплотнение уровня, давление до 16 бар.
• Легкий вес: вес того же калибра составляет всего 30–40% веса шарового крана, что снижает затраты на поддержку трубопровода.
• Долгий срок службы. Шток клапана изготовлен из дуплексной нержавеющей стали 416/316 SS, а в подшипнике используется самосмазывающаяся -не-металлическая втулка для предотвращения заедания.
• Безопасная-изоляция: удлиненная горловина может быть покрыта 2-дюймовым изоляционным слоем, подходящим для систем отопления, вентиляции и кондиционирования, а также для наружных трубопроводов.
• Несколько приводов: ручки, редукторы, электрические, пневматические и гидравлические приводы, все соединены в соответствии со стандартными фланцами ISO 5211.
• Полные сертификаты: WRAS, разрешения на питьевую воду ACS, API-609, BS EN 593 и ISO 5752.
Наш сервис:
1) Горячая линия 7x24 часа
2) Строгий контроль качества
3) Хорошее качество по выгодной цене.
4) Превосходное после-обслуживание
5) Онлайн техническая поддержка
6) Быстрое время доставки
Применение продукта:
• Сети трубопроводов горячей и холодной воды, морской воды, канализации и пара.
• Системы кондиционирования воздуха, вентиляции и кондиционирования, централизованное отопление.
• Нефтяная, химическая, пищевая, фармацевтическая и судостроительная отрасли.
• Пищевые-жидкости: напитки, алкоголь, очищенная вода.
• Газ и вакуум: газ, сжатый воздух, вакуумные системы.
О нас:

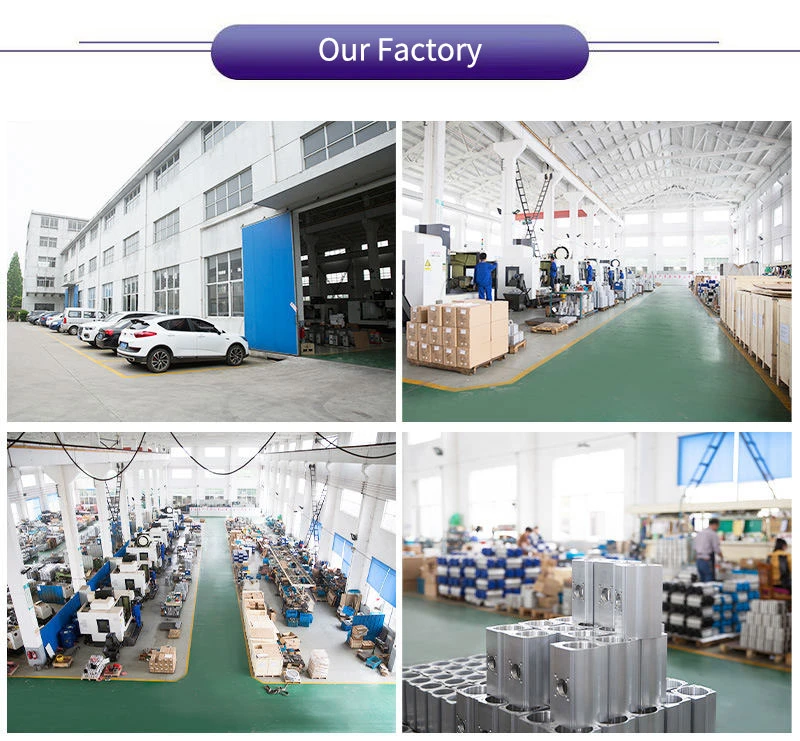

Компания Wuxi Xinming Auto-control Valves Co., Ltd. специализируется на производстве сертифицированных по стандарту ISO9001 пневматических приводов серии XM и автоматических регулирующих клапанов, соответствующих стандартам ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Благодаря передовым возможностям исследований и разработок и производственным мощностям наша продукция используется в различных отраслях промышленности, включая нефтегазовую, химическую и электростанцию, воплощая нашу приверженность принципу «Технологии прежде всего, совершенство качества» посредством инновационных решений и надежной работы. Если вам нужен дроссельный клапан из ковкого чугуна, пожалуйста, свяжитесь с нами.
