Пластинчатый дроссельный клапан имеет простую конструкцию, небольшой размер, легкий вес, низкую стоимость, удобное управление и эксплуатацию, большую эффективную зону циркуляции, быстрое открытие и закрытие, экономию труда и хорошие характеристики уплотнения, а также обладает преимуществами металлического жесткого уплотнения и эластичного уплотнения.
Автоматически запускать и останавливать поток быстрее, чем клапаны с электроприводом,-которые работают на сжатом воздухе. Вы должны контролировать подачу воздуха в привод с помощью прилагаемого электрического пилотного клапана или ручного клапана включения/выключения. Для работы клапанов не требуется минимальный перепад давления между входом и выходом.
Привод монтируется непосредственно на корпус клапана, чтобы минимизировать перемещение и уменьшить износ. Визуальный индикатор потока в верхней части привода показывает, открыт или закрыт клапан. Ручное дублирование позволяет управлять клапаном во время перебоев в подаче электроэнергии.
Подробная информация о продукте

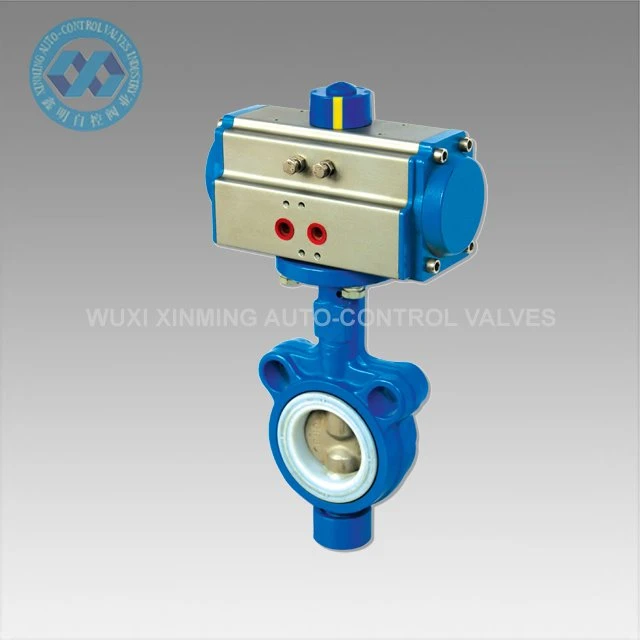

| Название продукта | Вафельный клапан-бабочка |
| Название бренда | XM и OEM также принимаются |
| Размер дроссельной заслонки | 25 мм-1000 мм |
| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапана | Бабочка |
| Для использования с | Вода, нефть, воздух, природный газ, пар, питьевая вода |
| Материал уплотнения | Резина EPDM, NBR, PTFE, металл-по-металлу |
| Технические характеристики Соответствуют | API 609 |

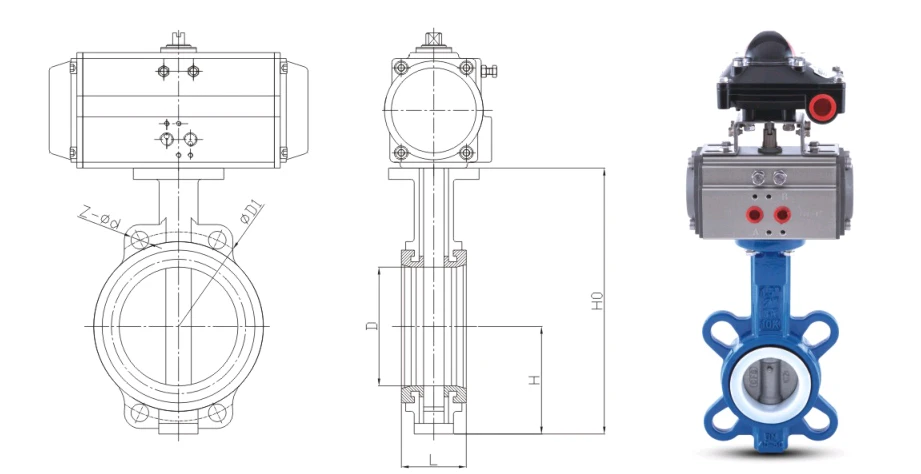

Технический параметр:
| Номинальный диаметр | Д (мм) | Д1 (мм) | Хм) | Н0 (мм) | Д (мм) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | дюйм | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектирование и производство клапанов | Согласно стандарту GB/T12238 | ||||||
| Размер фланца клапана | Согласно стандарту GB/T9113, GB/T17241.6 | ||||||
| Конструктивная длина клапана | Согласно стандарту GB/T12221 | ||||||
| Проверка клапана и эксперимент | Согласно стандарту GB/T13927 | ||||||
Особенности продукта:
• Легкий и компактный: вес задвижки того же калибра составляет всего 1/6 массы задвижки, а пространство для установки уменьшается на 50 %.
• Двунаправленное пузырьковое уплотнение-: эластичное седло клапана из EPDM/NBR/VITON/PTFE, отсутствие утечек (ISO 5208, класс A).
• Низкий крутящий момент: обтекаемая дисковая заслонка + самосмазывающаяся втулка, легко приводится в движение с помощью ручных, пневматических и электрических приводов.
• Оперативное обслуживание: корпус клапана не заходит в трубопровод, а поворотную заслонку можно вытащить, ослабив четыре фланцевых болта для разборки и сборки.
• Многофункциональность: его можно полностью открывать и закрывать, а также точно регулировать в диапазоне от 15 до 75 градусов.
Применение продукта:
• Муниципальное водоснабжение: сырая вода, чистая вода, сточные воды, изоляция насосной станции.
• HVAC: центральное кондиционирование, централизованное отопление, циркуляция охлаждающей воды.
• Продукты питания и лекарства: система очистки CIP/SIP, санитарный уровень FDA 3A (опция).
• Химическая и нефтехимическая промышленность: слабые кислоты и щелочи, растворители, порошки, пневмотранспортные трубопроводы.
• Энергетика: градирня, конденсат, спринклерная система пожаротушения.
Возможность поставки
Возможность поставки: 1000 единиц в месяц, пневматический дроссельный клапан.
Упаковка и доставка
Деталь упаковки:
1) Если большое количество, фанерный ящик
2) Если небольшое количество, картонная коробка или фанерный поддон.
Порт отправления: Шанхай, Китай.
Время выполнения:
|
Количество (единиц) |
1-50 |
51-1000 |
＞1001 |
|
Стандартное восточное время. Время (дни) |
Товары на складе |
30 |
Для переговоров |
Наш сервис
1) горячая линия 7x24 часа
2) Строгий контроль качества
3)Хорошее качество по выгодной цене.
4)Отличное после-обслуживание
5) Онлайн техническая поддержка
6)Быстрая доставка
Советы по выбору и заказу:
Если среда содержит частицы размером больше или равными 2 мм, выберите жесткое уплотнение или конструкцию с двойным эксцентриком.
Если требуется пожарная безопасность, можно выбрать графитовый наполнитель + шину SS316L.
Обеспечивает электрическое напряжение 24 В/220 В, пневматическое двойного действия/пружинный возврат, концевой выключатель, полный комплект позиционера.
Если вам нужны CAD-чертежи, 3D-модели или решения для индивидуального проекта вафельного дискового затвора, свяжитесь с: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
