основная структура
Электрический модуль преобразования
Преобразователь I/P: сигнал тока линейно преобразуется в сигнал давления (например, аналоговый позиционер).
Микропроцессор: ядро интеллектуального локатора, интегрированная обработка алгоритма, функция самодиагностики.
Модуль пневматического усилителя
Пневматическое реле: усиливает сигнал давления воздуха, чтобы обеспечить достаточную тягу для управления большими клапанами.
Механизм обратной связи
Механическое соединение: соединяет стебель с позиционером для передачи сигнала смещения.
Неконтактные датчики: такие как датчики нежелания, уменьшают механический износ.
Человеческий взаимодействие взаимодействия
ЖК -дисплей: открытие клапана отображения, код ошибки и т. Д.
Кнопка эксплуатации: используется для локальной калибровки или настройки параметров.

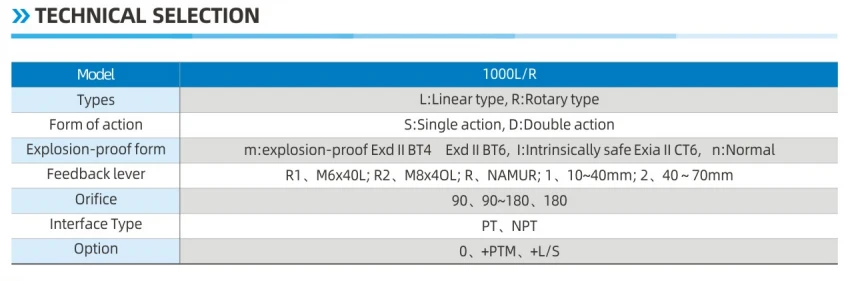

точки отбора
Сопоставление сигналов
Тип ввода сигнала: 4-20 ma, 0-10 V, протокол Fieldbus.
Выходное давление источника воздуха: обычно 0. 14-0. 7mpa, необходимо соответствовать потребностям привода.
Характеристика клапана
Требования к тяге: в соответствии с размером клапана (например, DN300 или более, нуждаются в позиционере с высокой тягой).
Тип хода: прямой ход (такой как шаровой клапан) против углового хода (например, шаровой клапан, клапан бабочки).
Особые потребности
Служба, защищенные от взрыва: для нефтехимической промышленности требуется сертификация ATEX или IECEX.
Уровень защиты: IP67 или выше для наружных приложений.
Дизайн разделения: высокотемпературное корпус клапана необходимо отделить от тела позиционирования.
Типичные сценарии применения
Снижение давления нефтеперерабатывающего завода.
Управление входом турбины электростанции: Точный контроль потока пара для соответствия нагрузке.
Асептические клапаны для фармацевтической промышленности: соответствовать требованиям GMP для чистоты и точности.
Регуляция потока воды: адаптироваться к большому потоку, среде высокой вязкости.
