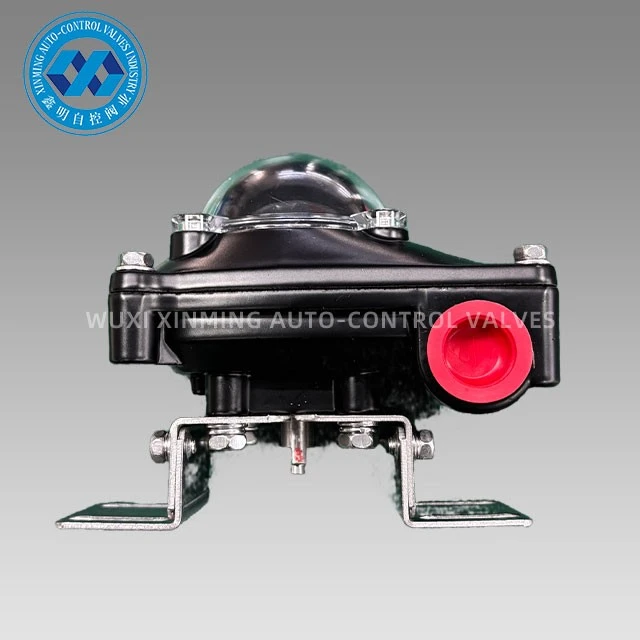

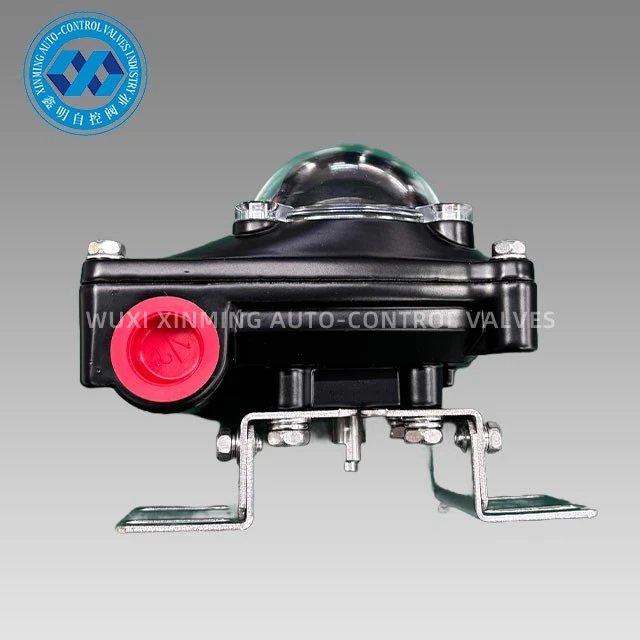

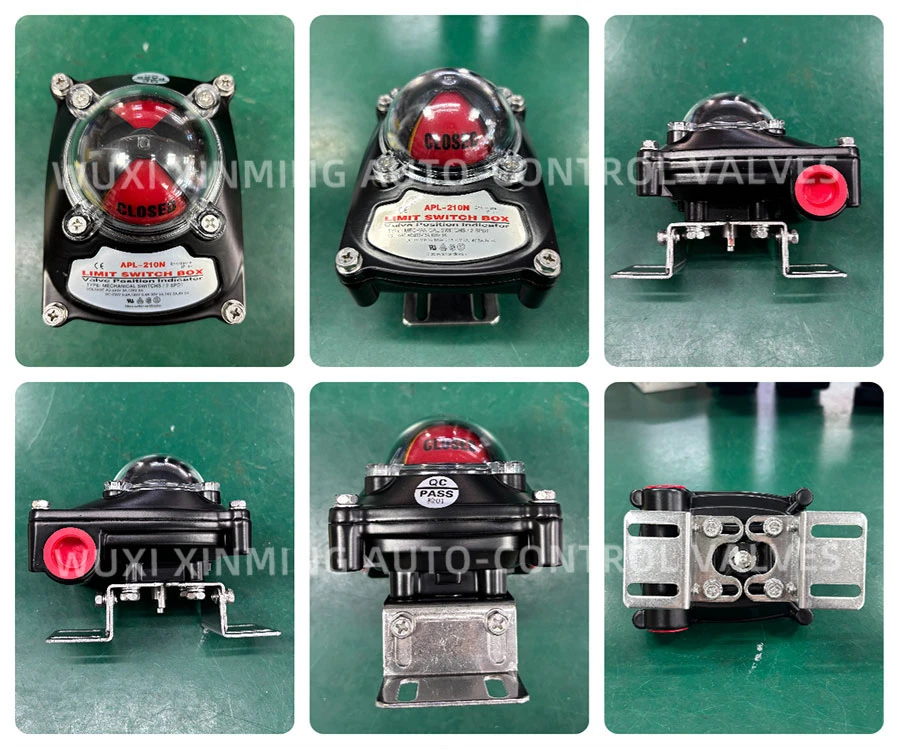

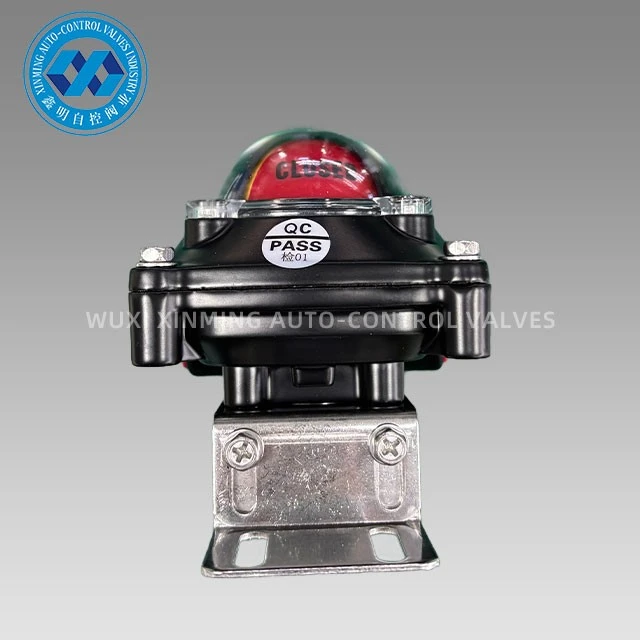

Блок концевых выключателей APL-210N предназначен для надежной обратной связи по положению клапана в системах пневматических приводов, используемых в промышленной автоматизации. Он обеспечивает четкую индикацию открытия/закрытия и электрические сигналы переключения для поддержки мониторинга и управления четвертьоборотными клапанами, такими как шаровые краны и дроссельные заслонки.

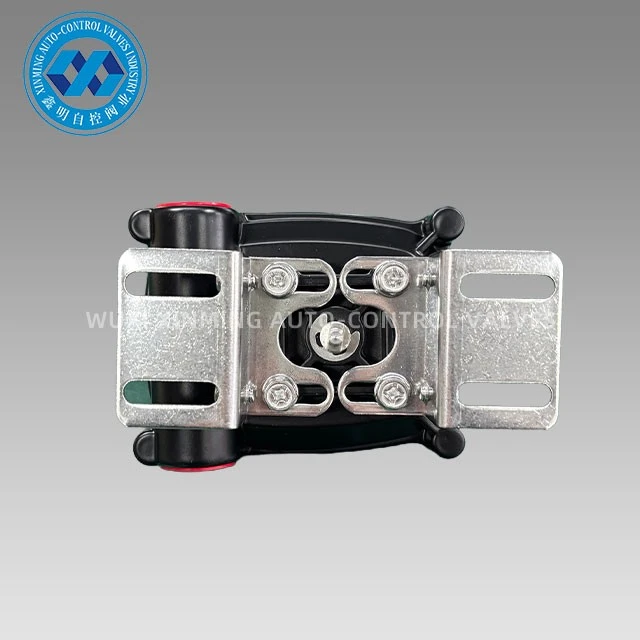

Установленное непосредственно на приводе устройство преобразует движение поворотного клапана в механическое переключение. Эти сигналы обычно отправляются в системы ПЛК или РСУ, обеспечивая точное подтверждение состояния клапана в приложениях управления технологическим процессом и защитной блокировки.
Технические характеристики продукта
| Модель | АПЛ-210Н |
| Материал | Литье алюминия под давлением/нержавеющая сталь (304/316) |
| Оболочка |
IP67 |
| Температура окружающей среды | -25 градусов ~ +85 градусов |
| Индикатор положения | включен-желтый; выключен-красный |
| Кабельный ввод | 2-1/2NPT; ПТ1/2; ПФ1/2; М20; PG13.5 |
Проектирование жилья и охрана окружающей среды
Корпус доступен из литого под давлением алюминия-или из нержавеющей стали (304/316), в зависимости от требований к коррозии и долговечности.
- Алюминиевый корпус: общепромышленное обслуживание
- Корпус из нержавеющей стали: агрессивная среда или морская среда
Степень защиты IP67 обеспечивает устойчивость к проникновению пыли и временному погружению в воду, что делает его пригодным для установки на открытых площадках.
Механическая система обратной связи по положению
Внутренний механизм-с приводом от кулачка обеспечивает прямое срабатывание механических переключателей в зависимости от вращения клапана.

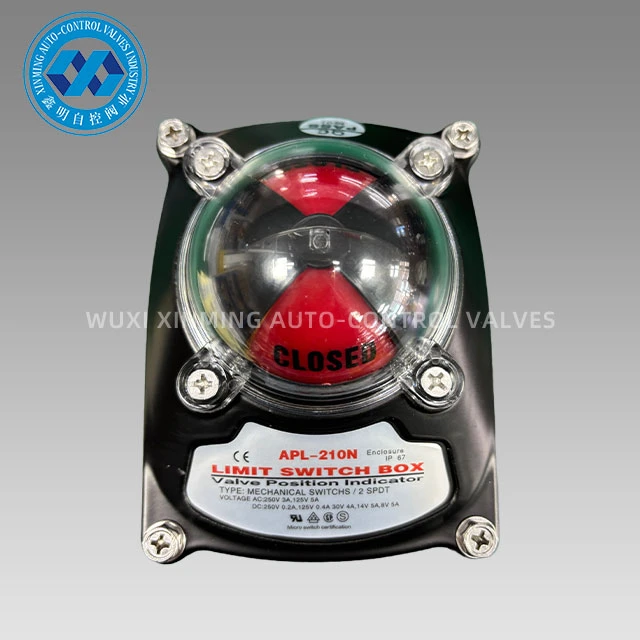

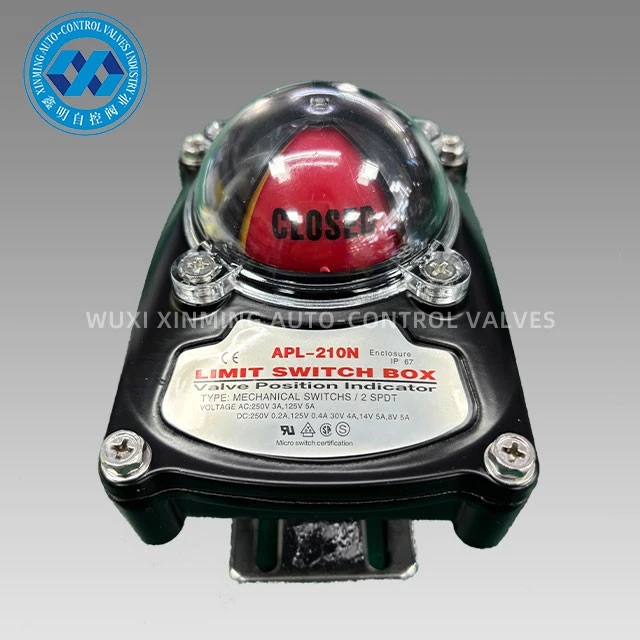

Индикация положения осуществляется посредством визуального индикатора:
- Желтый: клапан открыт
- Красный: клапан закрыт.
Это позволяет напрямую проверять состояние клапана без доступа к системе управления.
Электрическая интеграция и кабельный ввод
APL-210N поддерживает несколько конфигураций кабельных вводов для глобальной совместимости при установке:
- 2 × 1/2 дюйма, нормальная трубная резьба
- ПТ1/2
- ПФ1/2
- M20
- PG13.5
Эта гибкость поддерживает интеграцию с различными региональными стандартами и архитектурами управления приводами.
Область применения
APL-210N используется в системах автоматизации клапанов, требующих надежной дискретной обратной связи по положению, включая:
- Пневматические приводы в сборе
- Системы четверть-поворотных клапанов
- Инфраструктура нефте- и газопроводов
- Химические перерабатывающие заводы
- Системы водоснабжения и водоотведения
- Общий контроль производственного процесса
Механические концевые выключатели по-прежнему широко используются в промышленной автоматизации благодаря их устойчивости к полевым условиям, предсказуемому поведению переключения и совместимости со стандартными интерфейсами приводов. APL-210N предназначен для приложений, где надежность и стабильность работы имеют приоритет над расширенными диагностическими функциями.
