Кооперативный принцип работы
Ссылка управления:
ПЛК/Контроллер → Соленоидный клапан Электрический сигнал → Переключение сжатого воздушного канала → Действие пневматического привода (включено/выключение/регулировка).
Типичный процесс:
Сола -клапан получает питание, переключает газовую дорожку, а сжатый воздух поступает в камеру привода;
Давление толкает поршень/диафрагму, что приводит к механическому смещению;
После сбоя питания соленоидный клапан сбрасывается, газ разряжается, а привод возвращается в начальное положение (возврат пружины или подавление обратного газа).
Конструкция основной структуры

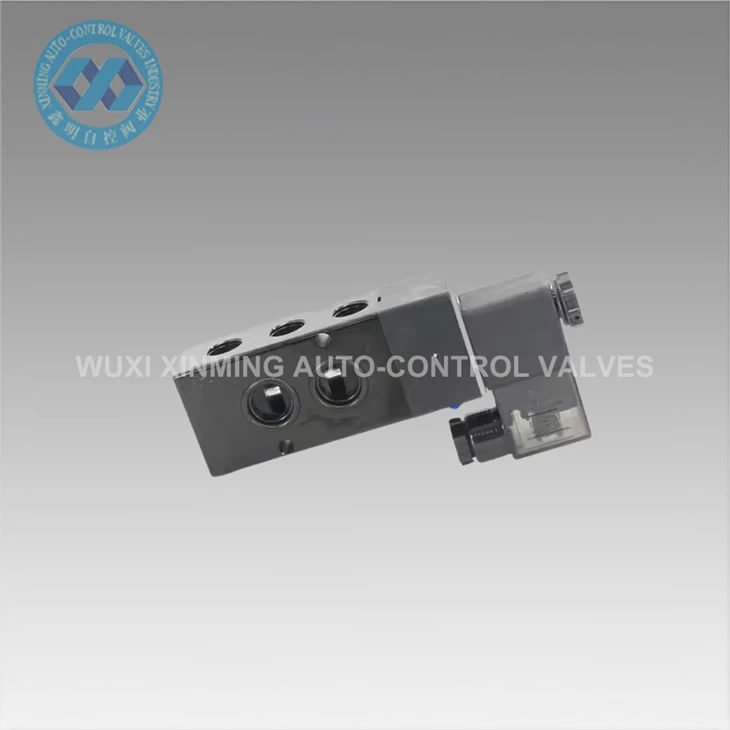

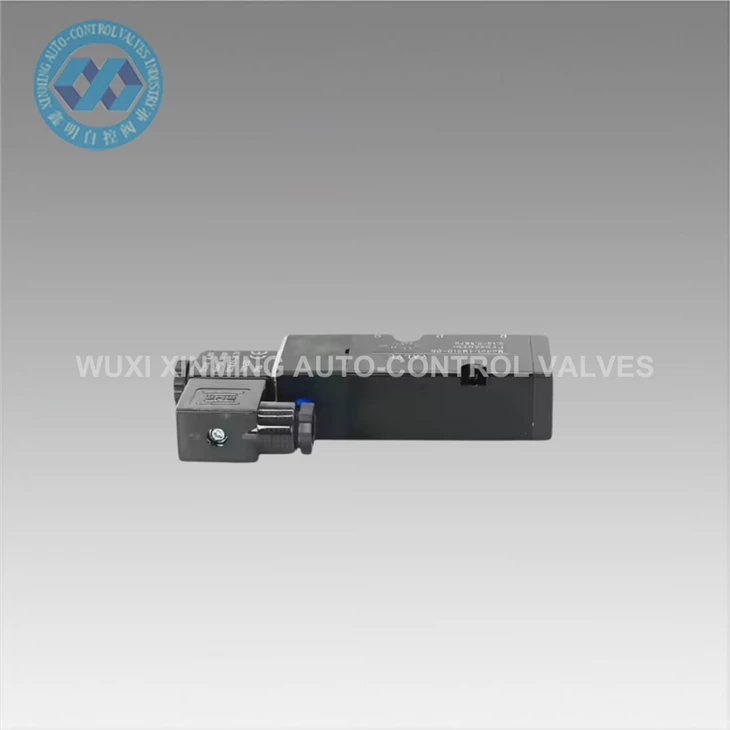

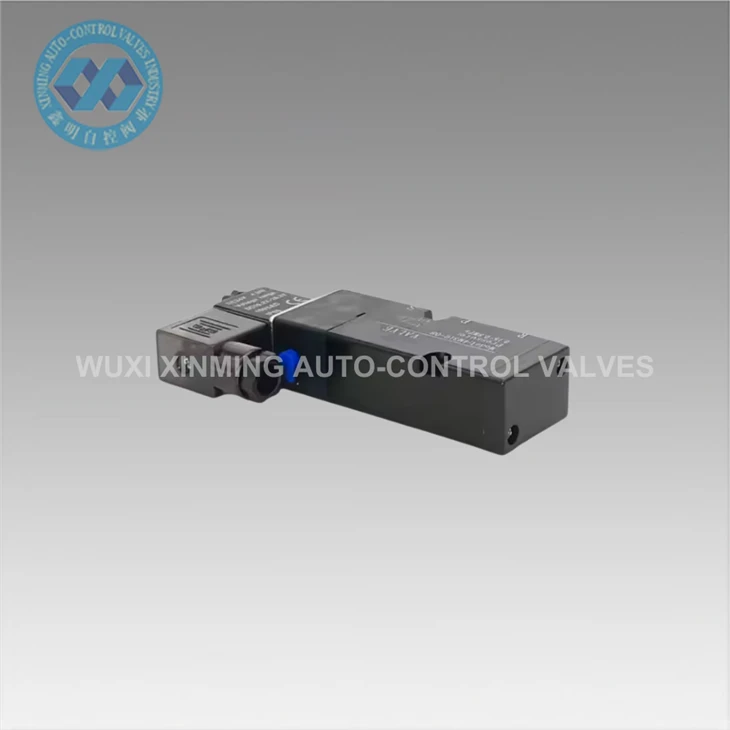

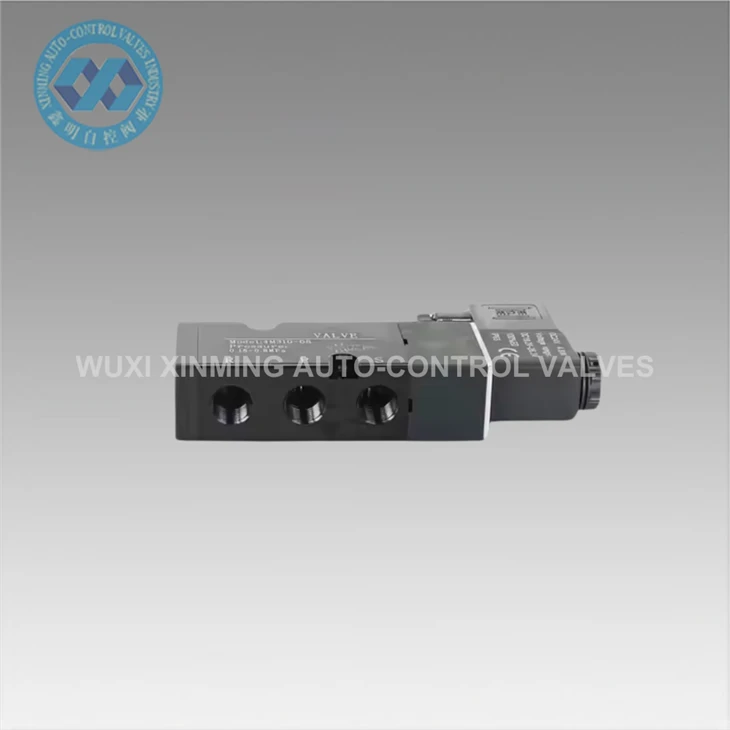

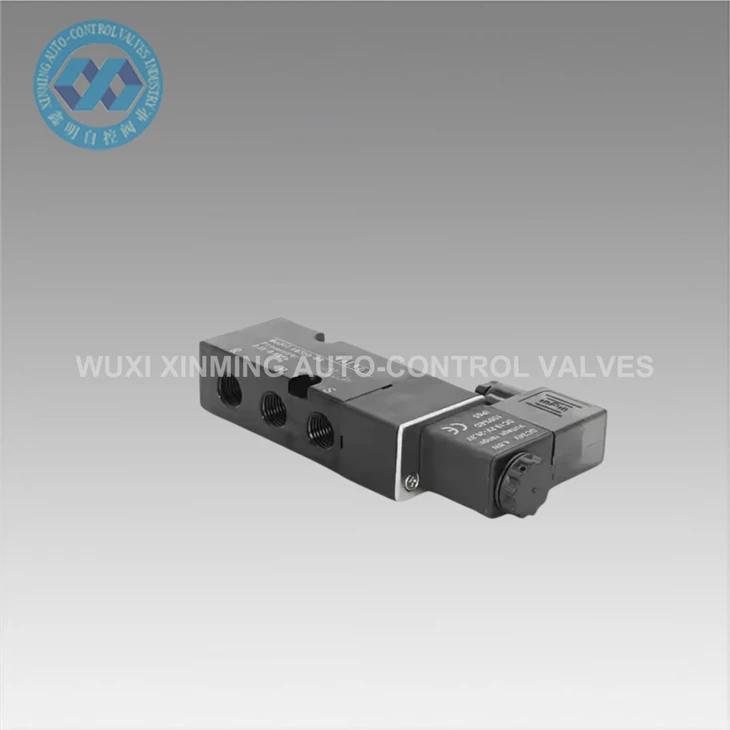

Секция соленоидного клапана
Тип тела клапана:
Tee Tee (2/3): управляющий единым действующим цилиндром (единственный впуск + выхлоп).
Двухпозиция пятилеро (2/5): управление двумя цилиндрами (двойной впуск + двойной выхлоп).
Режим вождения:
Прямое действие: Small Flow Direct Drive (быстрый отклик, подходящий для высокочастотной работы).
ПИЛОКОВОЕ Оператив: переключение под давлением воздуха (большой поток, сценарии высокого давления).
Специальный дизайн:
Взрывозащитные катушки (сертифицированные ATEX) для легковоспламеняющихся сред;
Низкое потребление мощности (0. 5W ~ 1W), чтобы продлить срок службы батареи;
Кнопка «Ручной аварийной» (может быть вынуждена изменить путь газа в случае сбоя питания).
Сопоставление с приводом
Стандарт интерфейса: соответствует спецификациям ISO 15407 или NFPA, чтобы обеспечить быстрое соединение газа.
Сопоставление потока: значение CV клапана должно соответствовать требованиям скорости привода.

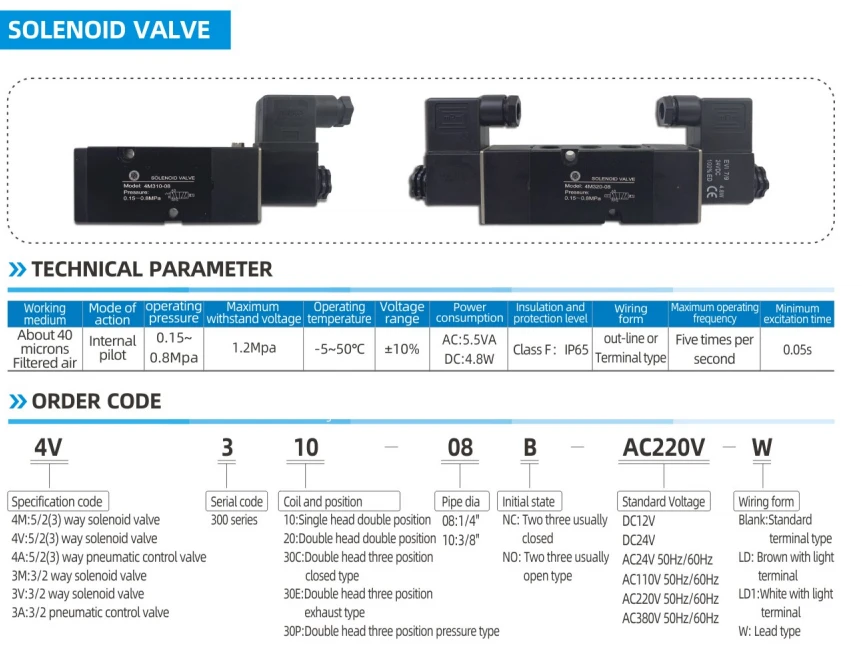

Ключевые параметры производительности
Совместимость напряжения: DC 24V (обычно используется в промышленности), AC 220V (сценарий мощности).
Время отклика: меньше или равное 50 мс (высокоскоростный клапан может достигать 10 мс, что влияет на частоту привода).
Диапазон рабочего давления: {{0}}. 2 ~ 1,0MPA (общий тип), поддержка клапана высокого давления 10MPA.
Класс защиты: IP65 (пыльно -протешенная и водонепроницаемая) подходит для суровых условий труда.
Цикл срока службы: больше или равен 10 миллионам раз (с высокой надежностью промышленного дизайна).
Типичные сценарии применения
Автоматическое управление клапаном:
Отдаленное открытие и закрытие шарикового клапана нефтяного трубопровода;
Точный контроль потока регулирования клапанов в химических растениях.
Механический экшн привод:
Автоматическое зажим зажима цилиндра зажима;
Материал толчок и позиционирование упаковочного механизма.
Система блокировки безопасности:
Быстро отключить подачу воздуха во время экстренного отключения (ESD);
Пневматическое аварийное закрытие пожарного клапана.
