Обзор

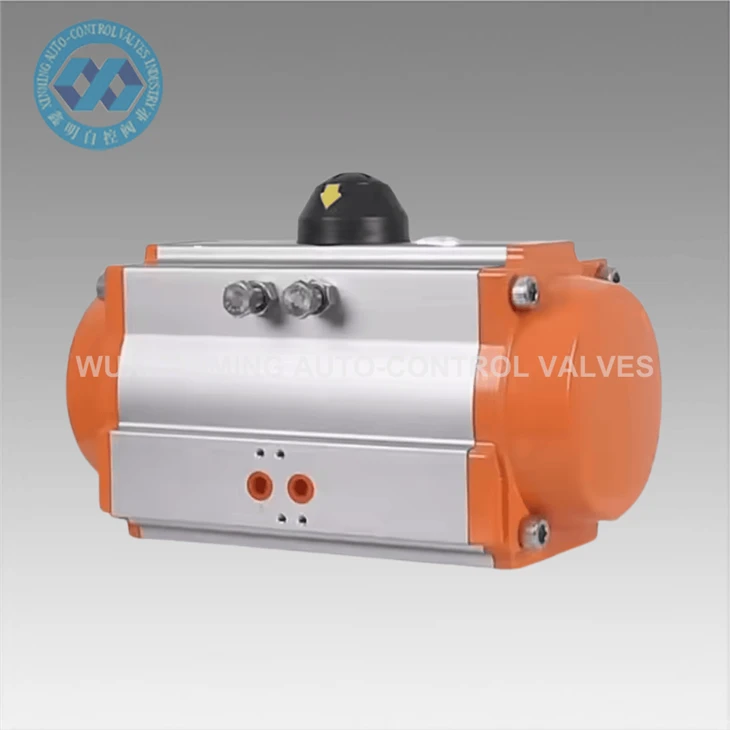

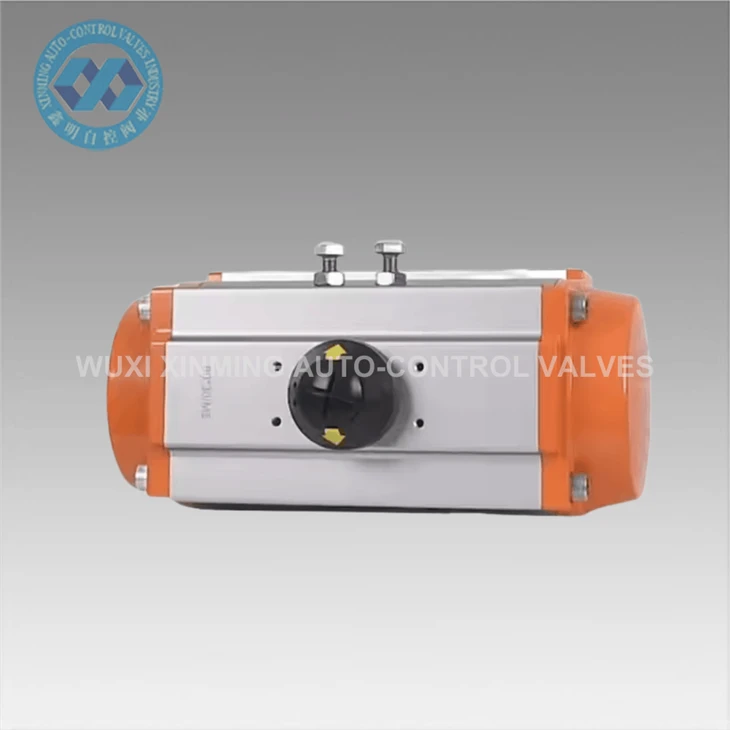

Пневматический привод углового удара представляет собой высокопроизводительное устройство управления движением, предназначенное для обеспечения точного и надежного роторного движения в приложениях промышленной автоматизации. Этот привод, спроектированный для точности и долговечности, идеально подходит для задач, требующих контролируемого углового движения, таких как работа клапана, роботизированные рычаги и позиционирование машин. Его компактная конструкция, надежная конструкция и эффективная пневматическая работа делают его универсальным решением для отраслей, от производства до энергии.
Структурные особенности
1. Тело привода:
- Построен из высокопрочного алюминиевого сплава или нержавеющей стали, обеспечивая легкую, но долговечную производительность.
- имеет компактную и модульную конструкцию, позволяющую легко интегрировать в существующие системы.
2. МЕХАнизм поршня и цилиндра:
- Оснащено поршневой системой двойного действия, обеспечивающая двунаправленное движение для точного управления.
- Поршни изготовлены из алюминия или нержавеющей стали с твердым покрытием, обеспечивая плавную работу и сопротивление износу.
3. Система стойки и шестерни:
- Использует механизм стойки и шестерни для точной инженерии для преобразования линейного движения поршня в точный поворотный выход.
- Передача обрабатываются для износостойкой устойчивости, обеспечивая постоянную производительность с течением времени.
4. Угловой дизайн хода:
- Разработано для 90- градуса или 180- Угловые удары, что делает его подходящим для приложений, требующих ограниченного вращения.
- Механизм углового инсульта обеспечивает точное позиционирование и повторяемость.
5. Система обратной связи положения:
-Интегрированные датчики или энкодеры обеспечивают отзывы в реальном времени по позиции привода, что позволяет управлять замкнутым контуром.
- Поддерживает промежуточное позиционирование для повышения гибкости в сложных операциях.
6. Печать и подшипники:
-Высококачественные уплотнения PTFE или NBR обеспечивают работу и совместимость с утечкой с различными носителями.
- Прочные шариковые подшипники уменьшают трение и износ, улучшая продолжительность жизни привода.
7. Варианты монтажа:
- Разработано с универсальными монтажными конфигурациями (например, фланцевые, базовые или Clevis Mounts) для легкой установки в различных приложениях.
8. аксессуары:
- Совместим с соленоидными клапанами, позиционерами и ограниченными переключателями для бесшовной автоматизации и управления.
- Необязательное переопределение ручного управления для экстренной операции.
Рабочий принцип
Пневматический привод углового удара работает на сложном, но эффективном механизме, обеспечивая точное управление вращающимся движением:
1. Операция двойного действия:
- Сжатый воздух входит в первую поршневую камеру, управляя поршнем, чтобы перемещаться линейно.
- Это движение передается в систему стойки и шестерни, которая преобразует его в роторное движение.
- Привод достигает желаемого углового хода (например, 90 градусов) с высокой точностью.
2. Механизм возврата:
- Сжатый воздух направлен во вторую поршневую камеру, управляя поршнем в противоположном направлении.
- Система стойки и шестерни переворачивает движение, возвращая привод в исходное положение.
3. Положение обратная связь:
- Интегрированные датчики или кодеры обеспечивают обратную связь в реальном времени о положении привода, обеспечивая точное управление и повторяемость.
Преимущества
- Высокая точность: механизм стойки и шестерни обеспечивает точное угловое расположение и повторяемость.
- Долговечность: надежные строительные и высококачественные материалы обеспечивают длительный срок службы в суровых условиях.
- Компактный дизайн: экономия пространства и легко интегрироваться в существующие системы.
- Экономическая эффективность: оптимизированное потребление воздуха снижает эксплуатационные расходы.
- Низкое обслуживание: герметичный дизайн и прочные компоненты минимизируют время простоя.
- Универсальность: подходит для широкого спектра приложений, от управления клапанами до робототехники.
- Настраивается: поддерживает различные аксессуары и конфигурации для индивидуальных решений.
Приложения
Пневматический привод углового удара широко используется в отраслях, требующих точного управления вращающимся движением, включая:
- Промышленная автоматизация: для контроля клапанов, конвейеров и сборочных линий.
- Робототехника: для точного движения роботизированных рук и захватов.
- Производство: для позиционирования и зажима в машинах и прессах с ЧПУ.
- Энергетический сектор: для контроля приводов в нефтегазовых трубопроводах.
- Pharmaceuticals: для точных операций дозирования и заполнения.
- Еда и напитки: для гигиенического и точного управления процессами.
Краткое содержание
Пневматический привод углового удара-это современное решение для применений, требующих точного управления вращающимся движением. Его надежная строительная, передовая система обратной связи и энергоэффективная конструкция делают его надежным выбором для отраслей, от автоматизации до робототехники. Благодаря своей способности обеспечивать точные и повторяемые угловые удары, этот привод обеспечивает оптимальную производительность даже в самых требовательных средах, что делает его незаменимым инструментом для современных промышленных процессов.
