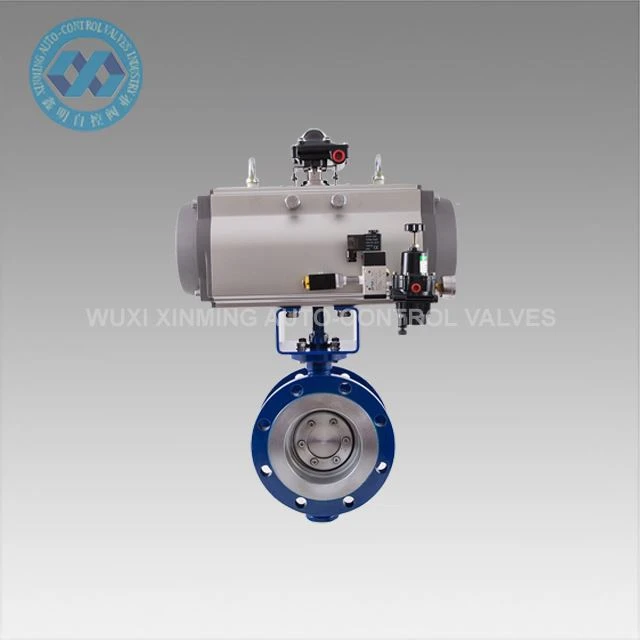

Наш дисковый затвор с соединением металл по металлу — это компактное, легкое и экономичное-эффективное решение для управления потоком, которое обеспечивает универсальную производительность в различных областях применения. Разработанный в форме пластины-для легкой установки фланцев, он особенно подходит для-систем с ограниченным пространством для подачи воды, воздуха, газа и мягких химических веществ. Клапан превосходно работает в сложных условиях, в том числе в трубопроводах с высокой-температурой, высоким-давлением и сохранением тепла-, обеспечивая надежные функции открытия/закрытия и возможности точной регулировки расхода. Его оптимизированный дизайн сочетает в себе компактную конструкцию, небольшую занимаемую площадь и легкую конструкцию с гибкостью в работе для удобного использования в различных промышленных условиях.

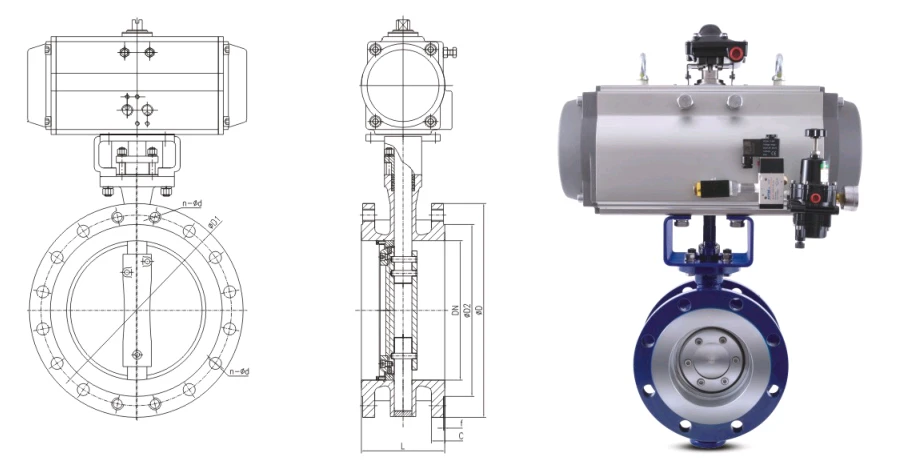

Технический параметр:
| Номинальный диаметр DN (мм) | Д (мм) | Д (мм) | Д1 (мм) | Д2 (мм) | С (мм) | Хм) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| Представительский стандарт | Область применения | |||
| Проектирование и производство | JB/T8527, ГБ/T12224, API609, ASME B16.34 и т. д. Стандарт | Номинальный диаметр | Ду50-Ду3600 2"-144" |
Разные клапаны имеют разные размеры. Пожалуйста, позвоните для подробностей |
| Соединительный фланец | GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 и т. д. Стандарт | Номинальное давление | PN2.5-PN260 Класс 150-Класс 1500 | |
| Длина конструкции | GB/T12221API609 IS05752 и т. д. Стандарт | Диапазон температур | -196C-600C | |
| Проверка и эксперимент | JB/T9092 ГБ/T26480 API598 IS05208 и т. д. Стандартный | Способ подключения | Тип фланца, тип сварки встык, пластинчатый тип, тип наконечника и т. д. | |
| Материал корпуса | Углеродистая сталь, хромомолибденовая сталь, аустенитная нержавеющая сталь, дуплексная нержавеющая сталь, титановый сплав, хастеллой, монель и т. д. | |||
Особенности продукта:
Металлическое уплотнение премиум-класса: седло и диск из закаленной нержавеющей стали обеспечивают надежное отключение-даже после длительного использования.
Конструкция для высокой-температуры/высокого-давления: подходит для работы при температуре до 650 градусов и номинальном давлении ANSI класса 600.
Компактный и легкий: на 30 % легче, чем задвижки сопоставимых номиналов.
Двунаправленный поток-: отличные характеристики уплотнения в обоих направлениях потока.
Преимущества дизайна:
Конструкция с тройным-смещением предотвращает износ и гарантирует отсутствие утечек.
Пожаробезопасная-конструкция соответствует стандартам API 607/6FA.
Низкий рабочий момент снижает требования к приводу
Эксплуатация-не требует обслуживания и длительный срок службы.
Типичные применения:
Нефтеперерабатывающие и нефтехимические процессы
Паровые системы электростанций
Передача высокотемпературного-газа
Химическая обработка абразивными средами
