Обзор продукта

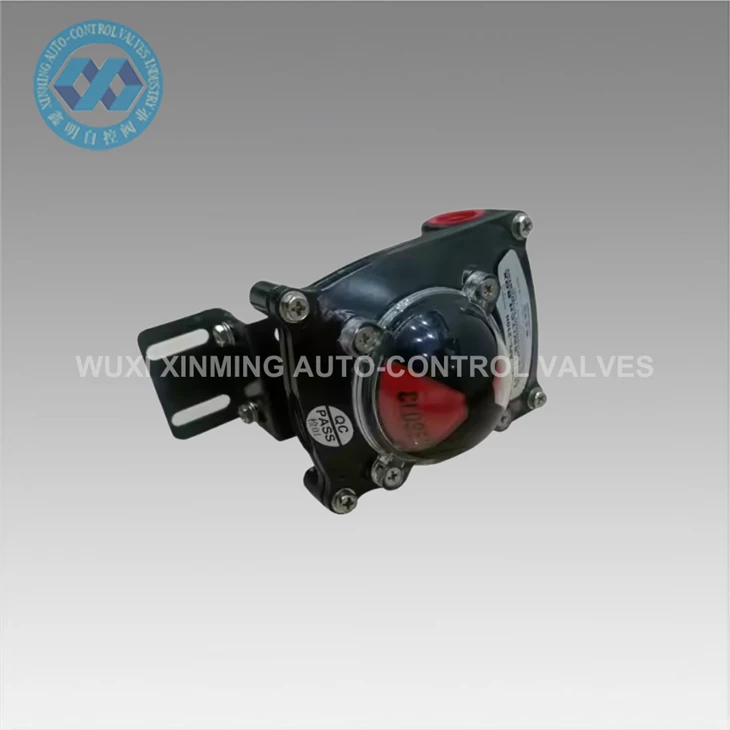

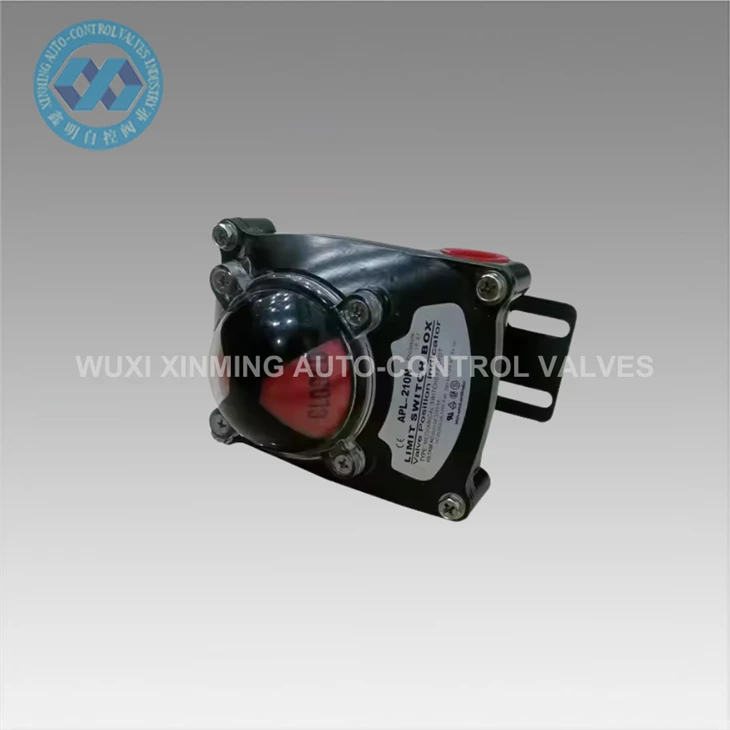

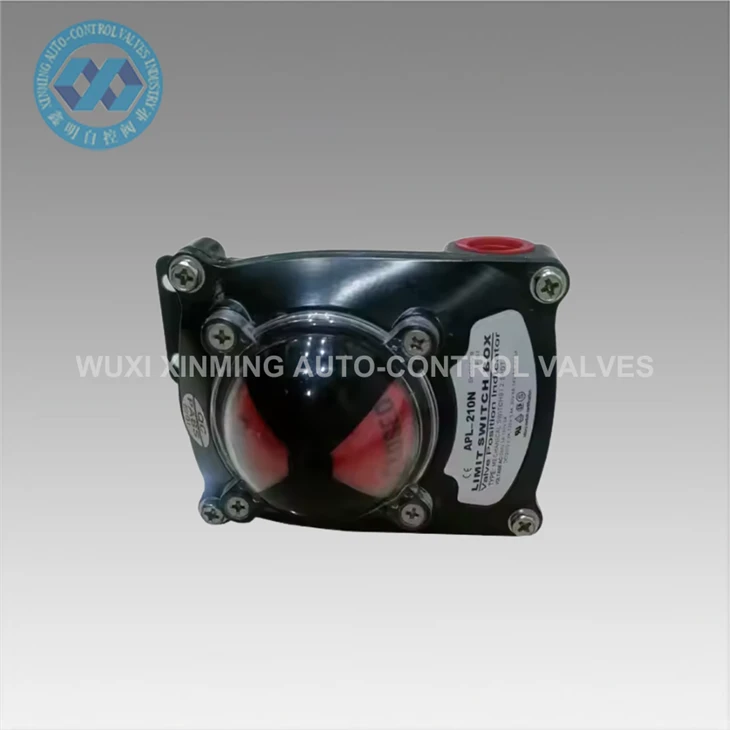

Блок механических концевых выключателей APL-210N предназначен для точной индикации положения клапана и обратной связи в системах промышленной автоматизации. Он широко используется в пневматических поворотных приводах и четвертьоборотных клапанах, таких как шаровые краны и дроссельные заслонки, для обеспечения надежных сигналов состояния открытия/закрытия для систем управления.
Этот блок концевых выключателей преобразует механическое вращение штока клапана в электрические сигналы переключения через внутренний кулачковый механизм, обеспечивая точный контроль положения во время автоматической работы клапана. Это важный компонент в перерабатывающих отраслях, где для безопасного и стабильного управления системой требуется-обратная связь о состоянии клапана в реальном времени.
Принцип работы
APL-210N устанавливается поверх пневматического привода и механически связан со штоком клапана. Когда клапан поворачивается на угол от 0 до 90 градусов, кулачок внутри распределительной коробки поворачивается соответствующим образом и приводит в действие внутренние механические переключатели.

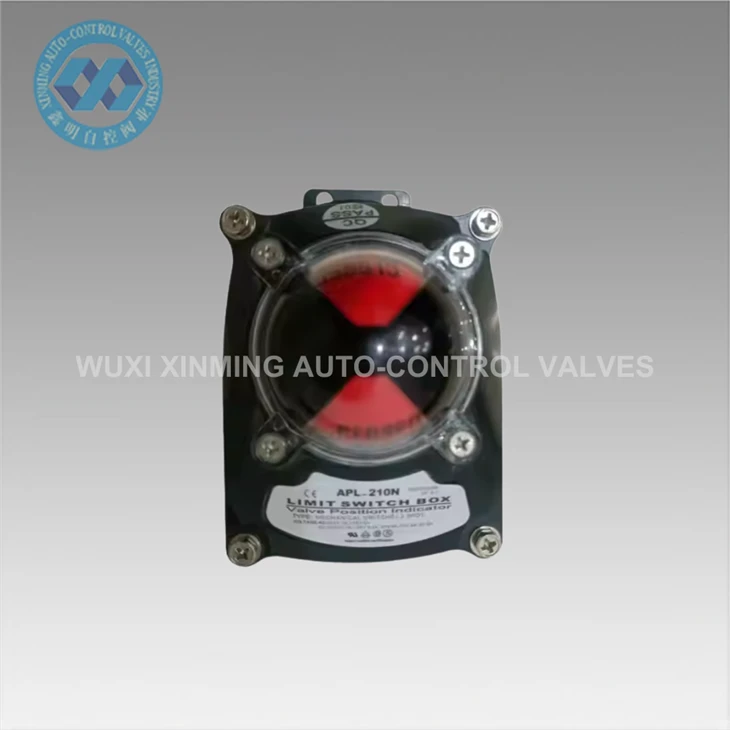

Эти переключатели посылают сигналы ВКЛ/ВЫКЛ в ПЛК или системы управления, указывая, находится ли клапан в полностью открытом или полностью закрытом положении. Визуальный индикатор на верхней крышке обеспечивает четкое подтверждение на месте, не открывая устройство.

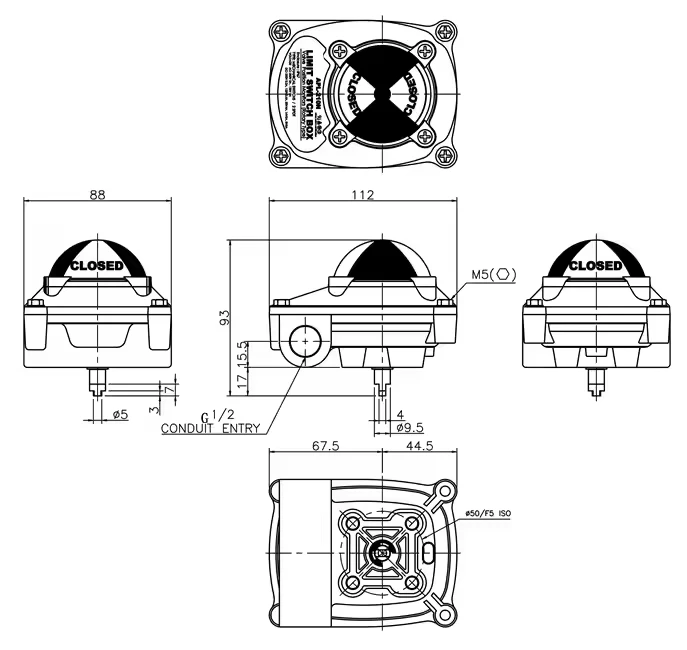

Технические характеристики
| Модель | АПЛ-210Н |
| Тип продукта | Механический концевой выключатель |
| Приложение | Индикация положения клапана |
| Совместимые клапаны | Шаровой кран, Клапан-бабочка |
| Диапазон вращения | 0 градусов – 90 градусов |
| Материал корпуса | Алюминиевый сплав |
| Класс защиты | IP67 |
| Стандарт крепления | НАМЮР |
| Тип сигнала | Механический переключатель ВКЛ/ВЫКЛ |
| Установка | Установлен пневматический поворотный привод |
Приложения
Коробка концевых выключателей APL-210N широко используется в системах промышленной автоматизации, требующих обратной связи по положению клапана:
- Системы управления арматурой нефте- и газопроводов
- Водоочистные и водоочистные сооружения
- Химические перерабатывающие заводы
- Системы производства электроэнергии
- Линии автоматизации промышленных процессов
- Системы отопления, вентиляции и кондиционирования воздуха и общие системы управления потоками
При типичной работе он устанавливается на пневматический привод, приводящий в движение дроссельную заслонку, где он постоянно сообщает о состоянии открытия/закрытия клапана обратно в диспетчерскую для безопасного мониторинга процесса.
