Обзор продукта

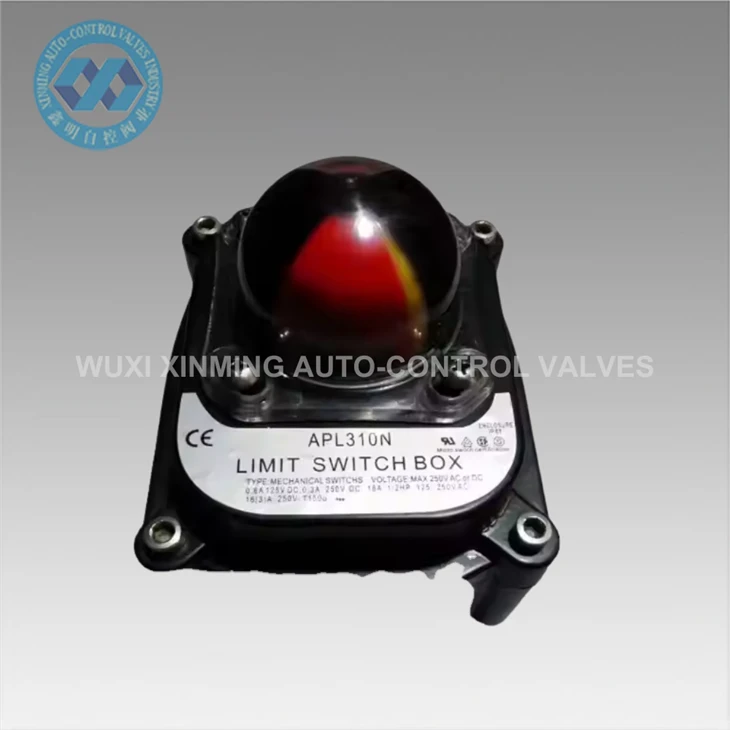

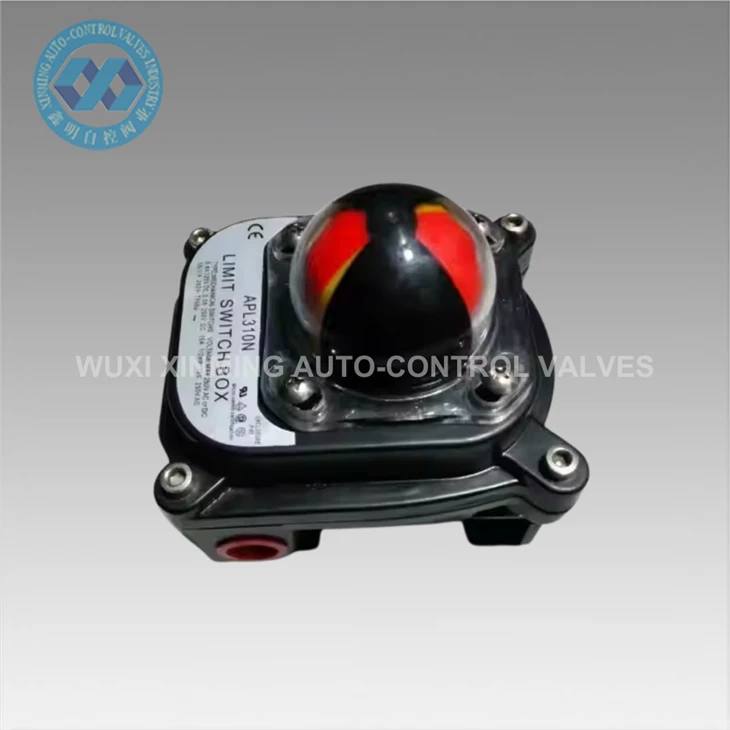

Блок концевых выключателей APL-310N – это надежный индикатор положения клапана и устройство обратной связи, предназначенное для систем промышленной автоматизации. Он используется для контроля открытого и закрытого положения четвертьоборотных клапанов, включая шаровые краны и дроссельные заслонки, при использовании пневматических или электрических приводов.
Обеспечивая-механическую и электрическую обратную связь по положению в режиме реального времени, APL-310N помогает обеспечить безопасную и точную работу клапана в системах управления технологическими процессами, особенно там, где требуется удаленный мониторинг.
Функции
- Литой-корпус из алюминиевого сплава, порошковое покрытие, красивый внешний вид и надежное качество.
- Положение переключателя можно четко определить по индикатору.
- Быстрая установка кулачка, закрепленного посредством шлицевого вала и пружины, легко регулируется без инструментов.
- Многоконтактная клеммная колодка-с 8 стандартными контактами для безопасного и удобного подключения
- Стандартный проводной интерфейс
- Противо-болты: болты, прикрепленные к верхней крышке, не выпадут при разборке.
- Простая установка, соединение шпинделя из нержавеющей стали и монтажный кронштейн. Все соответствует стандартам NAMUR.
Технические характеристики

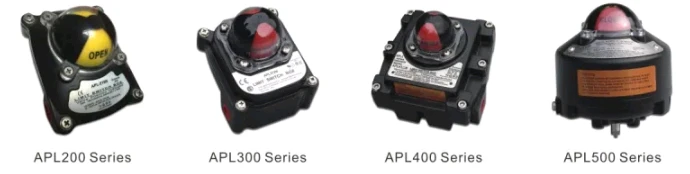

| Серия APL200,300,400,500 | ||
| Оболочка | Стандартный | Вариант |
| Температура | Серия 200 (IP66) Серия 300 (IP66) Серия 400 (Exd II BT6 IP66) | |
| Серия 500 (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 градусов ~+85 градусов | ||
| Порт подключения | 2XNPT1/2 (применимо для серии 200/300) | PT1/2 (применимо для серии 200/300) |
| 2XNPT3/4 (применимо для серии 400/500) | PF1/2 (применимо к серии 200/300) | |
| M20.PG13.5 (применимо для серии 200/300) | ||
| PT3/4 (применимо для серии 400/500) | ||
| PF3/4 (применимо для серии 400/500) | ||
Приложения
Индикатор положения клапана АПЛ-310Н широко применяется в системах промышленной автоматизации, где требуется контроль состояния клапана:
- Мониторинг клапанов нефтегазопроводов
- Системы очистки воды и сточных вод
- Химические перерабатывающие заводы
- Объекты электрогенерации
- Системы управления промышленной автоматизацией
- Пищевые и фармацевтические производственные линии
На типичной станции очистки сточных вод APL-310N устанавливается на дроссельные заслонки и обеспечивает обратную связь в режиме реального времени с диспетчерской, гарантируя правильную и безопасную работу клапанов регулирования расхода.
Часто задаваемые вопросы
Q1: Для чего используется коробка концевого выключателя?
Коробка концевых выключателей используется для обеспечения обратной связи по положению открытия/закрытия клапанов в автоматизированных системах управления.
Вопрос 2: С какими клапанами совместим APL-310N?
В основном он используется с четвертьоборотными клапанами, такими как шаровые краны и дроссельные заслонки.
В3: Подходит ли APL-310N для использования на открытом воздухе?
Да, благодаря алюминиевому корпусу со степенью защиты IP67 его можно использовать на открытом воздухе и в суровых условиях.
В4: Какой стандарт монтажа используется?
В нем используется стандартный монтаж NAMUR, совместимый с большинством пневматических приводов.
