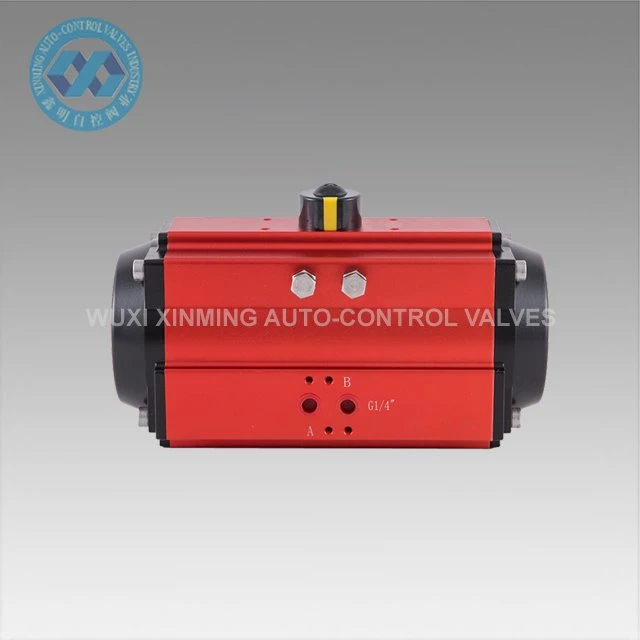

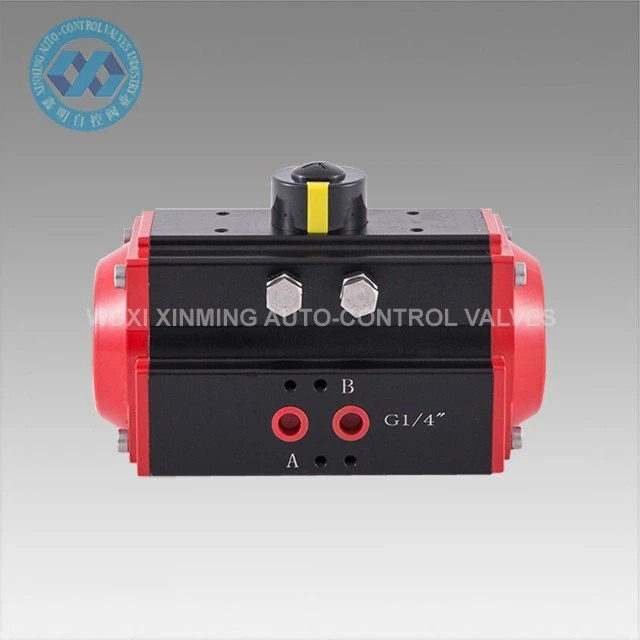

Введение в продукт
Пневматические приводы 90 градусов имеют уникальные стили, передовые технологии, прецизионное производство, экономичный и компактный дизайн и могут быть напрямую оснащены другими аксессуарами для повышения эффективности и экономичности.
Краткие сведения
Название продукта: 90 градусов пневматический привод
Фирменное наименование: XM, и OEM также принимается
Размер привода: 32 мм-400 мм
Угол поворота: 0 ° ~ 90 ° (±5 °)
Диапазон рабочих температур: -20 °C ~ +80 °C (стандарт)
-40 °C ~ + 80 °C (низкая температура)
-15 °C ~ 150 °C (высокая температура)
Давление подачи воздуха: 0,2 ~ 0,8 МПа, 10 МПа макс.
Верхнее соединение: VDI/VDE3845 NAMUR
Нижнее соединение: ISO 5211 и DIN3337
Материал: алюминиевый сплав
Структура: реечная шестерня, двойные реечные поршни
Обработка поверхности корпуса привода: твердый анодированный или погружной окислитель

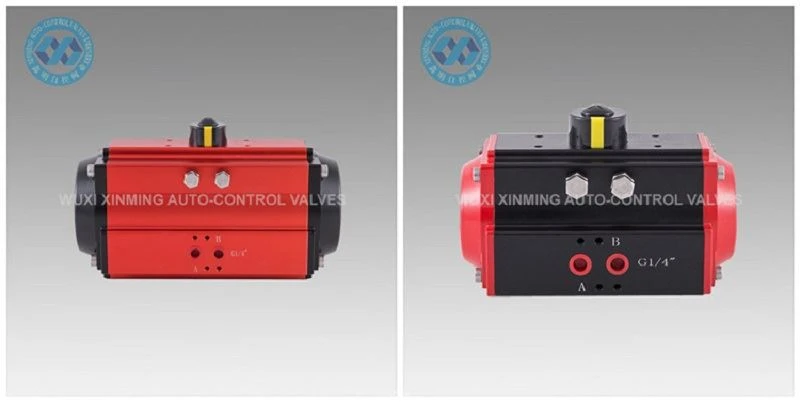

Конец цвет крышки: черный серый, черный, темно-синий, небесно-синий, красный, оранжевый, зеленый и т. Д.
Сертификация: CE, ATEX, SIL3, ISO9001:2016
Технический параметр
XM 90 ГРАДУСОВ ПНЕВМАТИЧЕСКИЙ ПРИВОД ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ ТАБЛИЦЫ
Модель | Входное давление воздуха (единица измерения: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Выходной крутящий момент давления воздуха (Н.m) | ||||||
ХМ-ДА32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
ХМ-ДА40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
ХМ-ДА52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
ХМ-ДА63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
ХМ-ДА75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
ХМ-ДА83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
ХМ-ДА92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
ХМ-ДА105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
ХМ-ДА125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
ХМ-ДА140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
ХМ-ДА160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
ХМ-ДА190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
ХМ-ДА210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
ХМ-ДА240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
ХМ-ДА270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
ХМ-ДА300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
ХМ-ДА350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
ХМ-ДА400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

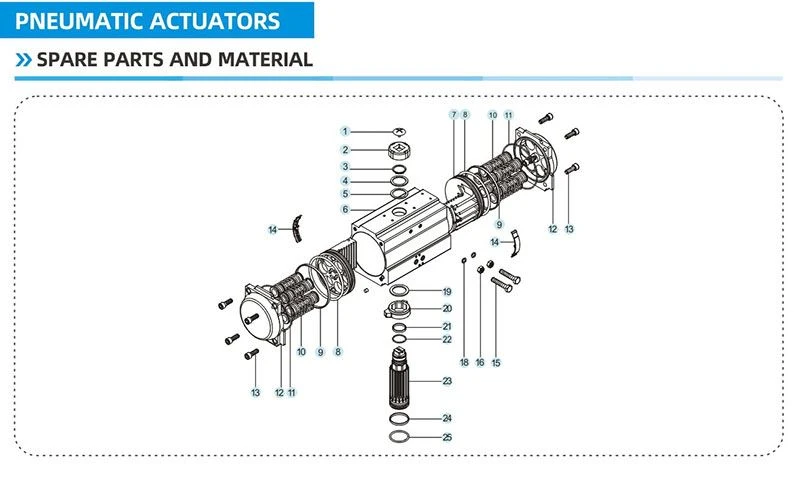

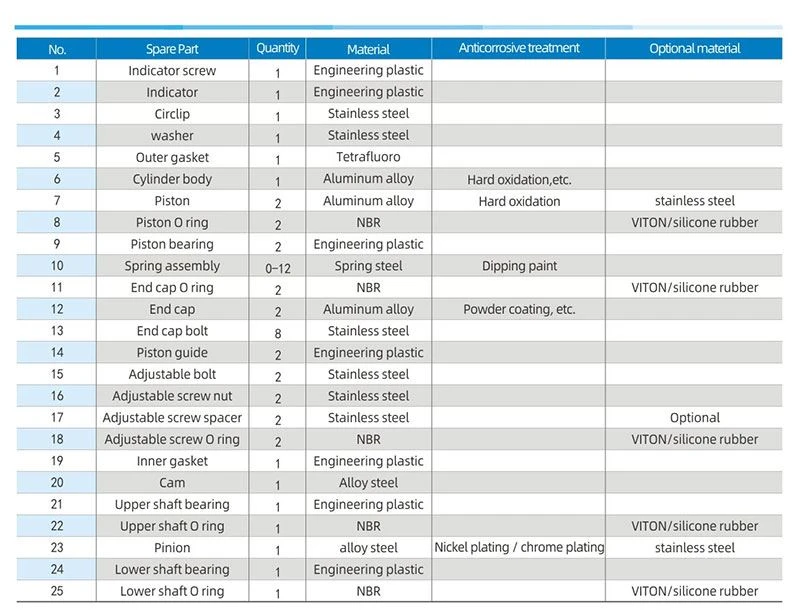

Запасные части и материалы

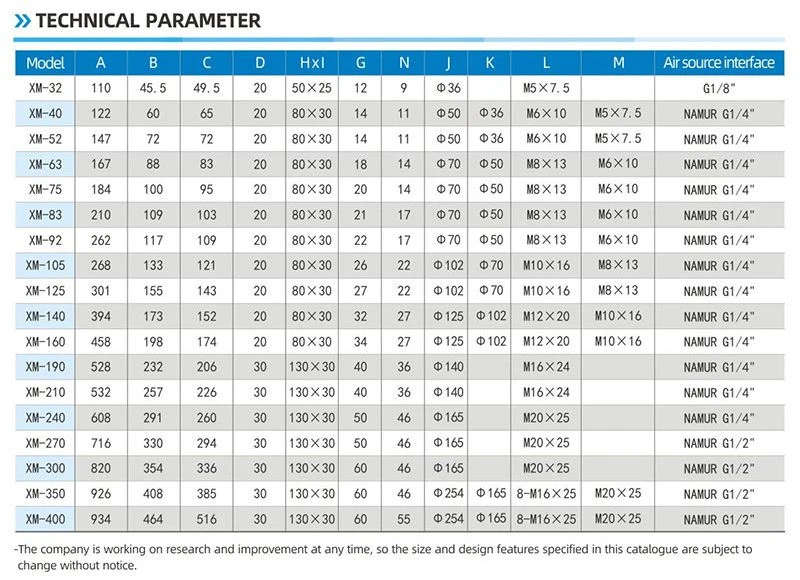

Диаграмма размеров
особенность
-Конструкция представляет собой компактный реечный пневматический привод.
-Используется для четвертьвихоратных клапанов, шаровых кранов, дроссельных заслонков и запорных клапанов.
-Высококачественный алюминиевый сплав, твердая анодированная поверхность + тефлон.
-Высококачественная продукция, отличное качество и идеальная система сертификации.
-Все продукты строго тестируются, когда они покидают завод, и каждый привод маркируется производственным кодом для легкой идентификации и отслеживания услуг.
Преимущество
1) Все важные запасные части будут обработаны твердым анодированием, чтобы в значительной степени повысить прочность, чтобы обеспечить хорошую производительность и срок службы.
2) Все процессы однократно формируются с помощью ЧПУ для обеспечения точности процесса и срока службы.
Возможность поставки
Возможность поставки: 10000 единиц в месяц Пневматический роторный привод
Упаковка и доставка
Деталь упаковки: 1). отдельная коробка с пенопластовой упаковкой внутри
2). Фанерный футляр для морских перевозок
3). Фанерный поддон для авиаперевозок
Порт отправления: Шанхай, Китай
Время упреждения:
Количество (единицы) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Эст. Время (дней) | Товары на складе | 7 | 20 | Для переговоров |
