Внедрение продукции

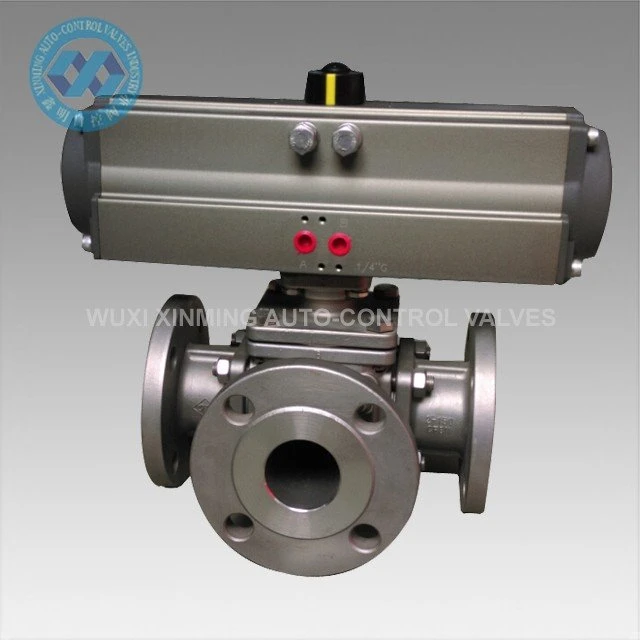

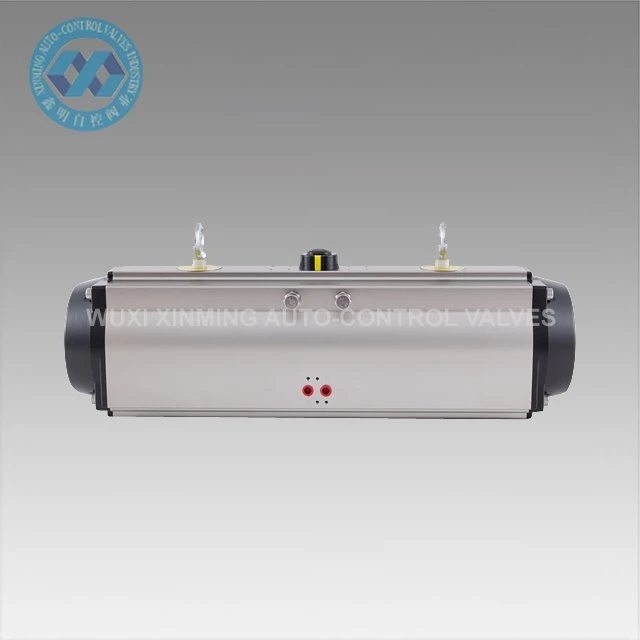

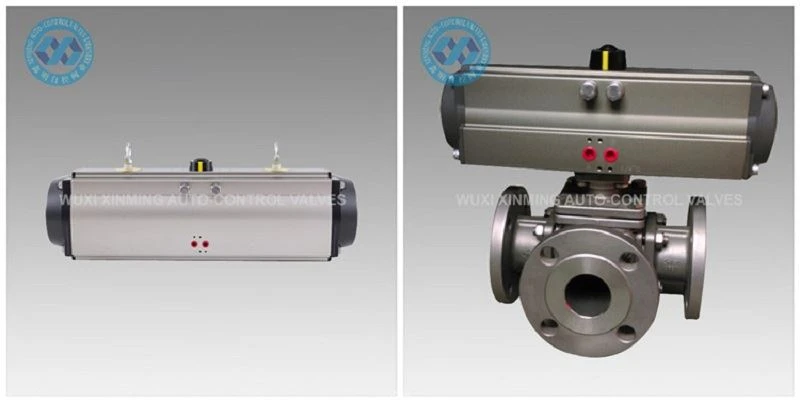

Пневматический привод на 180 градусов состоит из двойных поршней, приводимых в движение рейкой и шестерней. Есть две модели. Один является типом двойного действия, а другой - типом с пружинным возвратом, который может адаптироваться к различным агрессивным средам в помещении или на открытом воздухе.
Быстрые детали
Название продукта: Пневматический привод 180 градусов
Фирменное наименование: XM и OEM также принимаются
Размер привода: 32-400 мм
Угол поворота: 0 ° ~ 180 ° (± 5 °)
Диапазон рабочих температур: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (низкая температура)
-15 ℃ ~ 150 ℃ (высокая температура)
Давление подачи воздуха: 0,2 ~ 0,8 МПа, 10 МПа макс.
Верхнее подключение: VDI / VDE3845 NAMUR
Нижнее соединение: ISO 5211 и DIN3337
Материал: алюминиевый сплав
Структура: зубчатая рейка, поршни с двойной рейкой
Обработка поверхности корпуса привода: твердое анодирование или оксидирование погружением
Цвет торцевой крышки: черный, серый, черный, темно-синий, голубой, красный, оранжевый, зеленый и т. Д.
Сертификация: CE, ATEX, SIL3, ISO9001: 2016

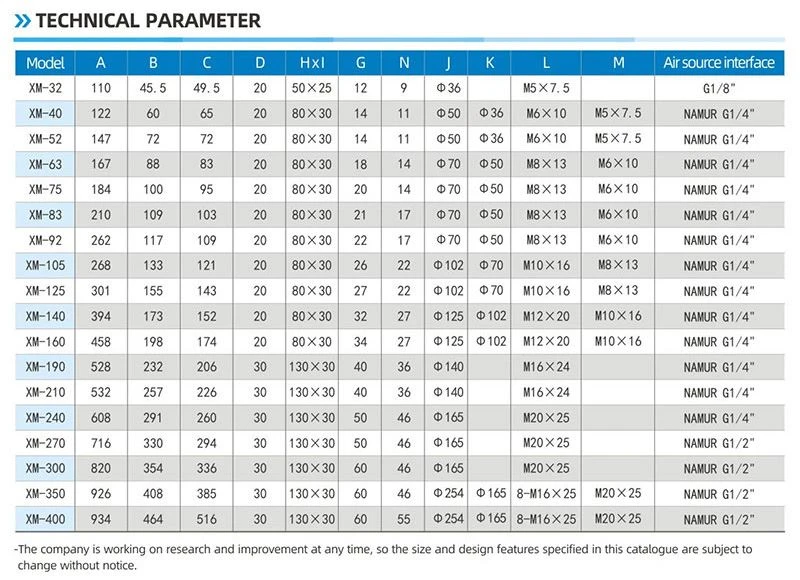

Технический параметр
ТАБЛИЦА МОМЕНТОВ НА ВЫХОДЕ ПНЕВМАТИЧЕСКОГО ПРИВОДА XM 180 ГРАДУСОВ
Модель | Давление воздуха на входе (единица измерения: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Выходной крутящий момент давления воздуха (Нм) | ||||||
XM-DA32-180 ° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180 ° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180 ° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180 ° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180 ° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180 ° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180 ° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180 ° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180 ° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180 ° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180 ° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180 ° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180 ° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180 ° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180 ° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180 ° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180 ° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180 ° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

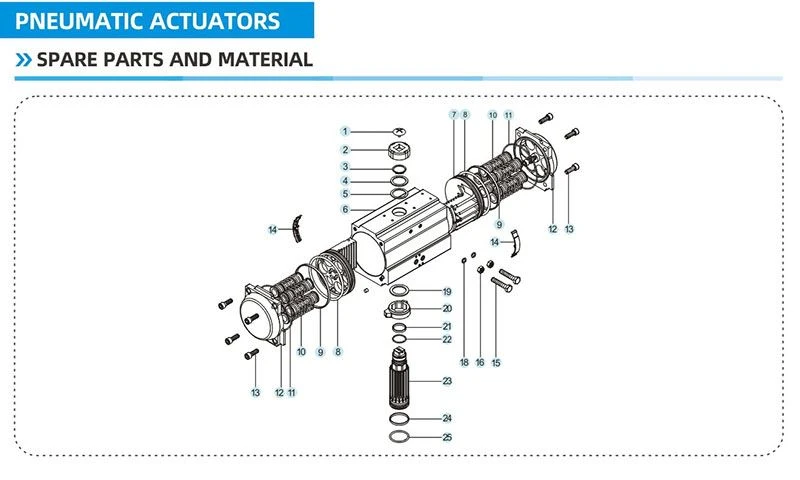

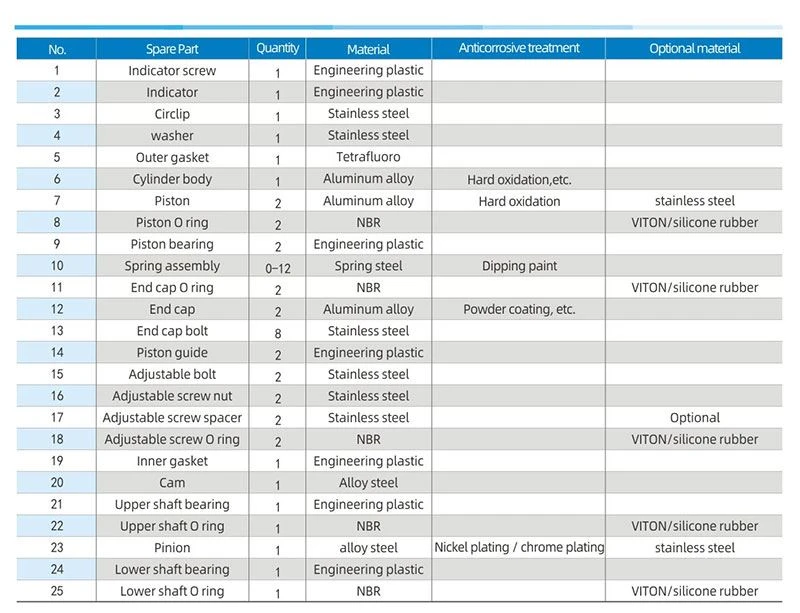

Запасные части и материалы

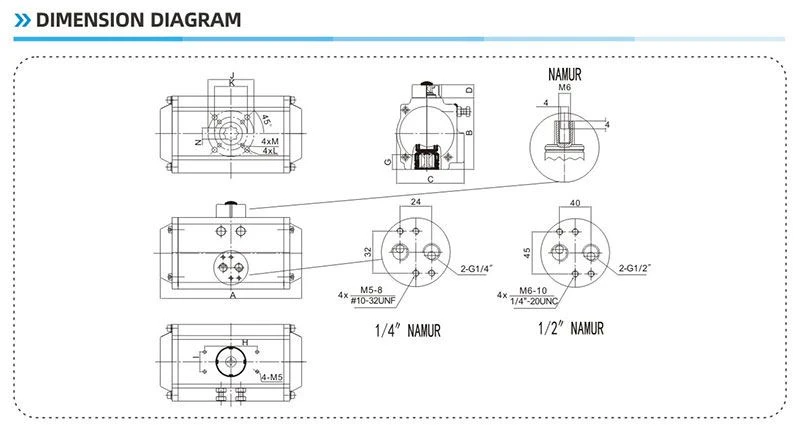

Диаграмма размеров
Вопросы-Ответы
Q 1: емкость условия оплаты?
A 1: T / T, L / C, Western Union.
Q 2: Условия торговли?
A 2: В соответствии с Инкотермс 2010, обычно с EXW, FOB Шанхай, CFR, CIF и DDU.
Q 3: Действительность цитаты?
A 3: в течение 30 дней.
Q 4: способы доставки?
A 4: По морю, по воздуху, экспрессом или по железной дороге.
Q 5: Гарантия?
A 5: Один год гарантии качества бесплатно и пожизненное платное обслуживание.
Q 6: Установка и обучение?
A 6: обычное видео-руководство по установке. При необходимости предоставляются платные инженерные услуги за рубежом.
