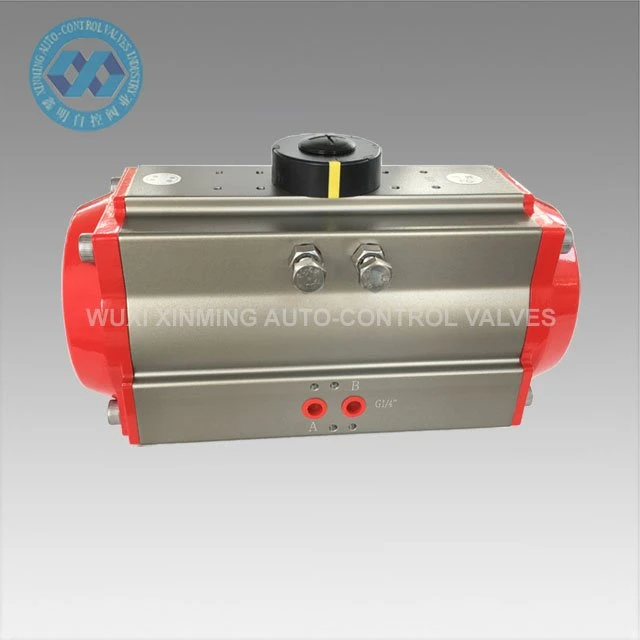

Пневматический поворотный привод

Пневматические поворотные приводы используют сжатый воздух для выработки рабочей энергии. Некоторые предназначены для дистанционного управления клапанами. Пневматические поворотные приводы долговечны, обеспечивают большие усилия относительно своего размера и могут использоваться в опасных средах....

Отправить запрос

Описание

Детали продукта:

Название продукта	Пневматический поворотный привод
Название бренда	XM и OEM также принимаются
Размер привода	32 мм-400 мм
Угол поворота	0 градусов ~ 90 градусов (± 5 градусов)
Диапазон рабочих температур	-20 градусов ~ +80 градусов (стандартно) -40 градусов ~+80 градусов (низкая температура) -15 градусов ~ 150 градусов (высокая температура)
Давление подачи воздуха	0,2~0,8 МПа, максимум 10 МПа
Верхнее подключение	VDI/VDE3845 НАМУР
Нижнее подключение	ISO 5211 и DIN 3337.
Материал	Алюминиевый сплав
Структура	реечная передача, поршни с двойной реечкой
Обработка поверхности корпуса привода	твердый-анодированный
Цвет торцевой крышки	черный, черный, темно-синий, небесно-голубой, красный, оранжевый, зеленый и т. д.
Сертификация	CE, ATEX, SIL3, ISO9001:2016

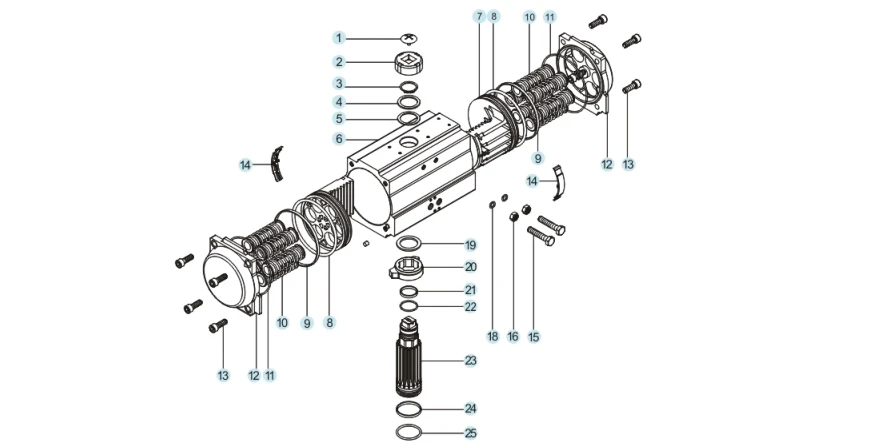

Запасные части и материал:

product-869-448

НЕТ.	Запчасть	Количество	Материал	Антикоррозийная обработка	Дополнительный материал
1	Индикаторный винт	1	Инженерный пластик
2	Индикатор	1	Инженерный пластик
3	стопорное кольцо	1	Нержавеющая сталь
4	Шайба	1	Нержавеющая сталь
5	Внешняя прокладка	1	Тетрафтор
6	Корпус цилиндра	1	Алюминиевый сплав	Жесткое окисление и т.д.
7	Поршень	2	Алюминиевый сплав	Жесткое окисление	Нержавеющая сталь
8	Поршневое уплотнительное кольцо	2	НБР		ВИТОН/силиконовая резина
9	Поршневой подшипник	2	Инженерный пластик
10	Пружинная сборка	0-12	Пружинная сталь	Погружение в краску
11	Торцевая крышка Уплотнительное кольцо	2	НБР		ВИТОН/силиконовая резина
12	Торцевая крышка	2	Алюминиевый сплав	Порошковая покраска и т.д.
13	Торцевой болт крышки	8	Нержавеющая сталь
14	направляющая поршня	2	Инженерный пластик
15	Регулируемый болт	2	Нержавеющая сталь
16	Регулируемая гайка	2	Нержавеющая сталь
17	Регулируемая винтовая проставка	2	Нержавеющая сталь		Необязательный
18	Регулируемый винт с уплотнительным кольцом	2	НБР		ВИТОН/силиконовая резина
19	Внутренняя прокладка	1	Инженерный пластик
20	Кэм	1	Легированная сталь
21	Верхний подшипник вала	1	Инженерный пластик
22	Уплотнительное кольцо верхнего вала	1	НБР		ВИТОН/силиконовая резина
23	Шестерня	1	Легированная сталь	Никелирование/хромирование	Нержавеющая сталь
24	Нижний подшипник вала	1	Инженерный пластик
25	Уплотнительное кольцо нижнего вала	1	НБР		ВИТОН/силиконовая резина

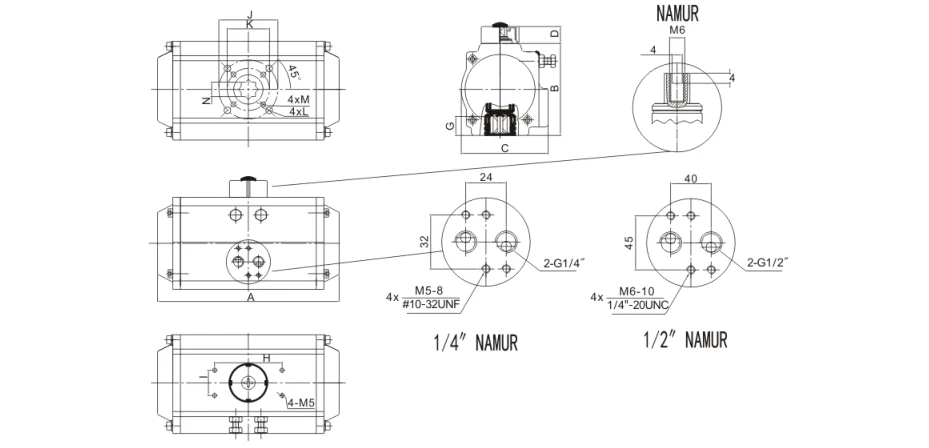

Диаграмма размеров:

product-929-448

Технические характеристики продукта:

Модель	A	B	C	D	H×I	G	N	J	K	L	M	Интерфейс источника эфира-
ХМ-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
ХМ-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	НАМЮР G1/4"
ХМ-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	НАМЮР G1/4"
ХМ-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	НАМЮР G1/4"
ХМ-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	НАМЮР G1/4"
ХМ-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	НАМЮР G1/4"
ХМ-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	НАМЮР G1/4"
ХМ-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	НАМЮР G1/4"
ХМ-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	НАМЮР G1/4"
ХМ-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	НАМЮР G1/4"
ХМ-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	НАМЮР G1/4"
ХМ-190	528	232	206	30	130×30	40	36	Φ140	M16×24			НАМЮР G1/4"
ХМ-210	532	257	226	30	130×30	40	36	Φ140	M16×24			НАМЮР G1/4"
ХМ-240	608	291	260	30	130×30	50	46	Φ165	M20×25			НАМЮР G1/4"
ХМ-270	716	330	294	30	130×30	50	46	Φ165	M20×25			НАМЮР G1/2"
ХМ-300	820	354	336	30	130×30	60	46	Φ165	M20×25			НАМЮР G1/2"
ХМ-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	НАМЮР G1/2"
ХМ-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	НАМЮР G1/2"

Преимущество

1) Все важные запасные части будут подвергнуты жесткому анодированию, чтобы в значительной степени повысить их прочность и обеспечить хорошую производительность и срок службы.

2) Все процессы однократно-формируются с помощью ЧПУ, чтобы обеспечить точность процесса и срок службы.

Приложение

Пневматические поворотные приводы могут применяться в различных легковоспламеняющихся, коррозионных, пыльных, сильных магнитных полях, радиации, вибрации и коррозии внутри и снаружи помещений и широко используются в электроэнергетике, нефтехимии, металлургии, нефти, природном газе, городах, зданиях и других областях. Химическая промышленность, нефтепереработка, горнодобывающая промышленность, электростанции, металлургия, строительство, медицина, пищевая промышленность, природный газ, научные исследования и т. д.

Возможность поставки

Возможность поставки: 10000 единиц в месяц, пневматический поворотный привод.

Упаковка и доставка

Деталь упаковки:

1) Отдельная коробка с пенопластовой упаковкой внутри.

2) Фанерный ящик для морской перевозки

3) Фанерный поддон для авиаперевозок.

Порт отправления: Шанхай, Китай.

Время выполнения:

Количество (Единицы)	1-50	51-1000	1001-10000	＞10001
Стандартное восточное время. Время (дни)	Товары на складе	7	20	Для переговоров

Наш сервис

1) Горячая линия 7x24 часа

2) Строгий контроль качества

3) Хорошее качество по выгодной цене.

4) Превосходное после-обслуживание

5) Онлайн техническая поддержка

6) Быстрое время доставки

О нас:

Компания Wuxi Xinming Auto-control Valves Co., Ltd. специализируется на производстве сертифицированных по стандарту ISO9001 пневматических приводов серии XM и автоматических регулирующих клапанов, соответствующих стандартам ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Благодаря передовым научно-исследовательским возможностям и производственным мощностям наша продукция используется в различных отраслях промышленности, включая нефтегазовые, химические и электростанции, воплощая нашу приверженность принципу «Технологии прежде всего, совершенство качества» посредством инновационных решений и надежной работы.

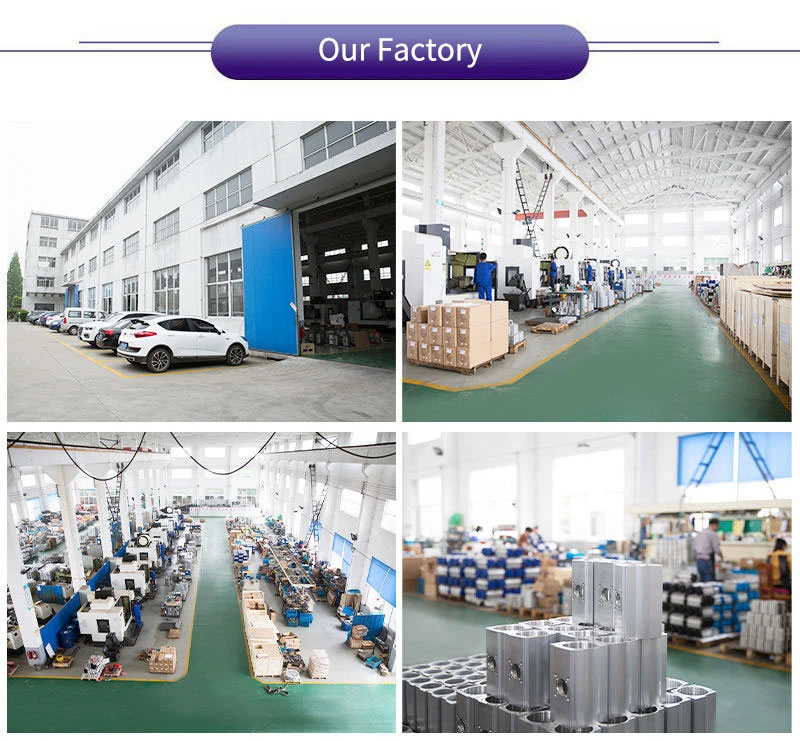

Our Factory
