премьера продукта

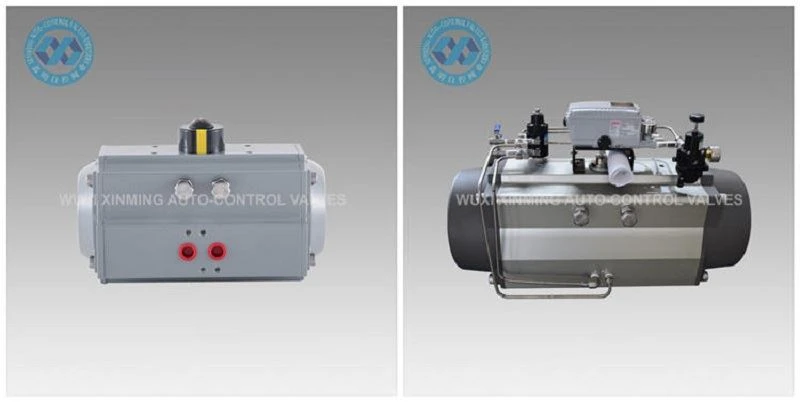

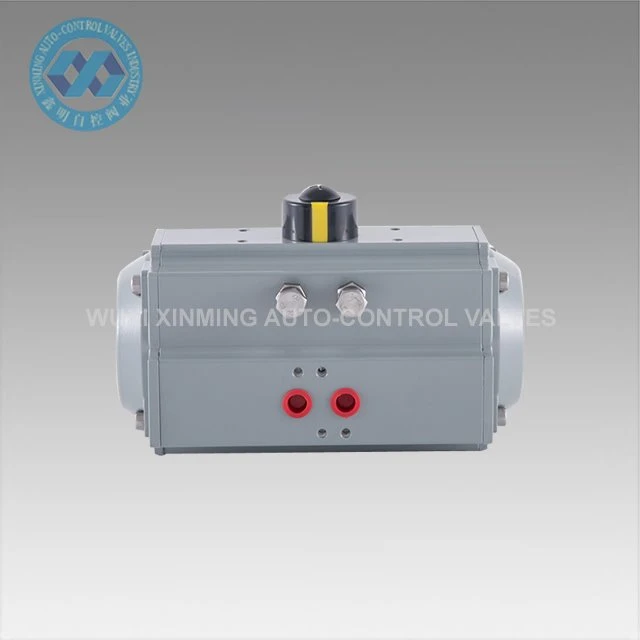

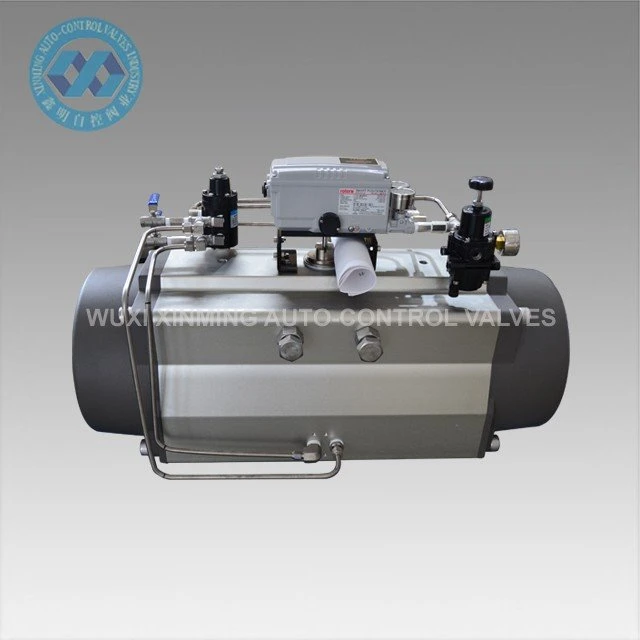

Алюминиевый пневматический привод используется для автоматического управления дроссельными заслонками, шаровыми кранами и механизмами с вращательным движением.
Особенности дизайна
1. Корпус клапана и поршень имеют твердое анодирование.
2. Если винт индикатора не пластиковый, все остальные винты из нержавеющей стали SS304.
3. Большой и малый выходной крутящий момент не являются обязательными.
Краткие сведения
Название продукта: алюминиевый пневматический привод
Фирменное наименование: XM и OEM также принимаются
Размер привода: 32 мм-400 мм
Rotary angle: 0 degree 90 degree (±5 degree )
Диапазон рабочих температур: -20 градусов плюс 80 градусов (стандарт)
-40 градусов плюс 80 градусов (низкая температура)
-15 градусов 150 градусов (высокая температура)
Давление подачи воздуха: 0.20,8 МПа, макс. 10 МПа
Верхнее подключение: VDI/VDE3845 NAMUR
Нижнее соединение: ISO 5211 и DIN3337
Материал: алюминиевый сплав
Структура: зубчатая рейка, поршни с двойной рейкой.
Обработка поверхности корпуса привода: твердое анодирование с полным эпоксидным покрытием (для защиты от слабой коррозии)
Цвет торцевой крышки: черный, серый, черный, темно-синий, небесно-голубой, красный, оранжевый, зеленый и т. д.
Сертификация: CE, ATEX, SIL3, ISO9001:2016
Технический параметр
ТАБЛИЦА КРУТЯЩЕГО МОМЕНТА АЛЮМИНИЕВОГО ПНЕВМАТИЧЕСКОГО ПРИВОДА XM
Модель | Давление воздуха на входе (единица измерения: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Выходной крутящий момент давления воздуха (Нм) | ||||||
ХМ-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
ХМ-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
ХМ-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
ХМ-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
ХМ-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
ХМ-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
ХМ-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
ХМ-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
ХМ-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
ХМ-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
ХМ-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
ХМ-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
ХМ-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
ХМ-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
ХМ-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
ХМ-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
ХМ-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
ХМ-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Запасные части и материалы
Диаграмма размеров
Введение компании
С 2007 года создана компания WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
В основном мы производим пневматический привод, пневматический шаровой кран, пневматический дроссельный клапан, пневматический/электрический регулирующий клапан и т.д.
Наша компания имеет современное технологическое оборудование и современное испытательное оборудование. Наше технологическое оборудование включает в себя токарные станки, фрезерные станки, расточные станки, строгальные станки, сверлильные станки, токарные станки с ЧПУ, обрабатывающие центры с ЧПУ и другое оборудование. Всего имеется 30 комплектов, из которых 5 комплектов импортного вертикального обрабатывающего центра и несколько комплектов усовершенствованных токарных станков с ЧПУ.
Возможность поставки:10000 единиц в месяц Пневматический поворотный привод
Упаковка Доставка
Детали упаковки: 1). отдельная коробка с пенопластовой упаковкой внутри
2). фанерный кейс для морских перевозок
3). Фанерный поддон для авиаперевозок
Порт отправления:Шанхай, Китай
Время выполнения:
Количество (единиц) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Стандартное восточное время. Время (дни) | Товары на складе | 7 | 20 | Для переговоров |
