Внедрение продукции

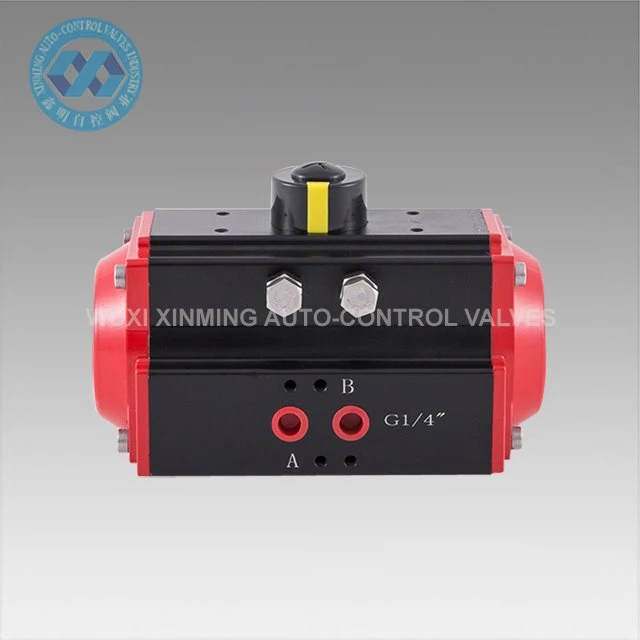

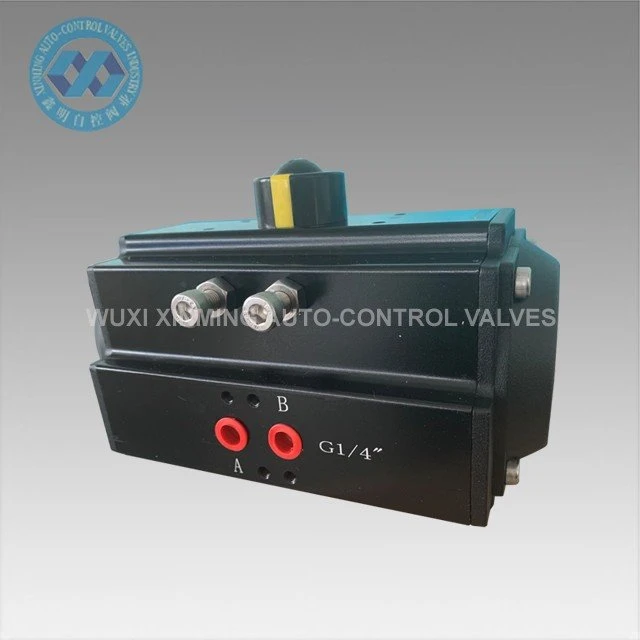

Пневматический привод с зубчатой рейкой и шестерней, также известный как цилиндр с ограниченным вращением, представляет собой поворотный привод, используемый для вращения, открытия, закрытия, перемешивания, поворота, позиционирования, рулевого управления и других механических функций, связанных с ограничением вращения. клапаны, шаровые краны и механизмы с вращательным движением автоматически. Прецизионные поршни с двойной рейкой из алюминиевого сплава, отлитые под давлением, с твердой окислительной обработкой, улучшают точность угла поворота и срок службы. Корпус привода с жестким окислением позволяет эффективно избежать царапин.
Быстрые детали
Название продукта: Пневматический привод стойки и шестерни
Фирменное наименование: XM и OEM также принимаются
Размер привода: 32-400 мм
Угол поворота: 0 ° ~ 90 ° (± 5 °)
Диапазон рабочих температур: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (низкая температура)
-15 ℃ ~ 150 ℃ (высокая температура)
Давление подачи воздуха: 0,2 ~ 0,8 МПа, 10 МПа макс.
Верхнее подключение: VDI / VDE3845 NAMUR
Нижнее соединение: ISO 5211 и DIN3337
Материал: алюминиевый сплав
Структура: зубчатая рейка, поршни с двойной рейкой
Обработка поверхности корпуса привода: анодированный черный
Цвет торцевой крышки: черный, серый, черный, темно-синий, голубой, красный, оранжевый, зеленый и т. Д.
Сертификация: CE, ATEX, SIL3, ISO9001: 2016
Технический параметр
ПНЕВМАТИЧЕСКИЙ РЕЕЧНО-ШЕСТЕРНИЙ ПРИВОД XM ТАБЛИЦА МОЩНЫХ МОМЕНТОВ
Модель | Давление воздуха на входе (единица измерения: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Выходной крутящий момент давления воздуха (Нм) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Запасные части и материалы
Диаграмма размеров
Возможность поставки
Возможность поставки: 10000 единиц в месяц Пневматический поворотный привод
Упаковка& Доставка
Деталь упаковки: 1). отдельная коробка с пенопластом внутри
2). фанерный ящик для морских перевозок
3). Поддон фанерный для авиаперевозок
Порт отправления: Шанхай, Китай.
Время выполнения:
Количество (Единицы) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Стандартное восточное время. Время (дни) | Товар в наличии | 7 | 20 | Быть предметом переговоров |
Преимущество
1) Все важные запасные части будут обработаны твердым анодированием для значительного повышения прочности и обеспечения хорошей производительности и долговечности.
2) Весь процесс выполняется одноразово с помощью ЧПУ, чтобы обеспечить точность процесса и срок службы.
Вопросы-Ответы
Q 1: емкость условия оплаты?
A 1: T / T, L / C, Western Union.
Q 2: Условия торговли?
A 2: В соответствии с Инкотермс 2010, обычно с EXW, FOB Шанхай, CFR, CIF и DDU.
Q 3: Действительность цитаты?
A 3: в течение 30 дней.
Q 4: способы доставки?
A 4: По морю, по воздуху, экспрессом или по железной дороге.
Q 5: Гарантия?
A 5: Один год гарантии качества бесплатно и пожизненное платное обслуживание.
Q 6: Установка и обучение?
A 6: обычное видео-руководство по установке. При необходимости предоставляются платные инженерные услуги за рубежом.
