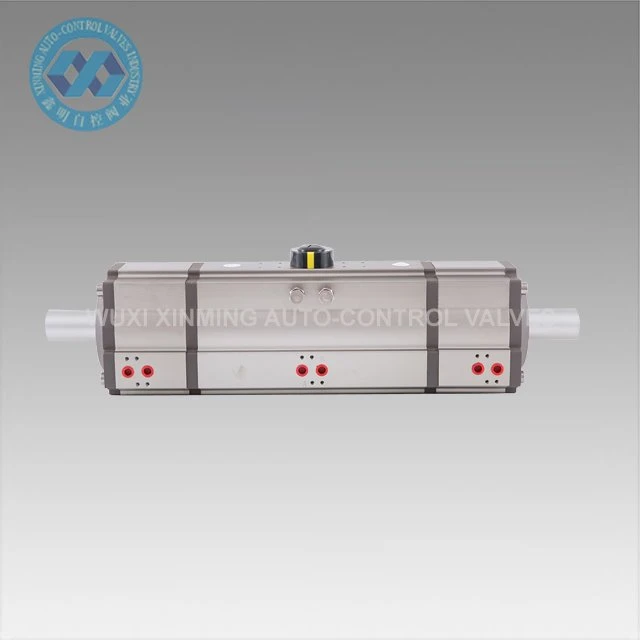

3-позиционный пневматический привод

Краткие сведения
Фирменное наименование: XM, и OEM также принимается
Размер привода: 32 мм-400 мм
Угол поворота: 0 ° ~ 180 ° (±5 °)
Диапазон рабочих температур: -20 °C ~ +80 °C (стандарт)
-40 °C ~ + 80 °C (низкая температура)
-15 °C ~ 150 °C (высокая температура)

Отправить запрос

Описание

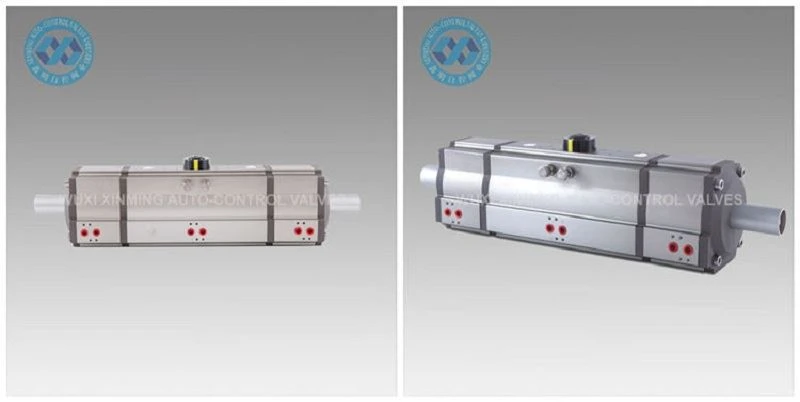

Введение в продукт

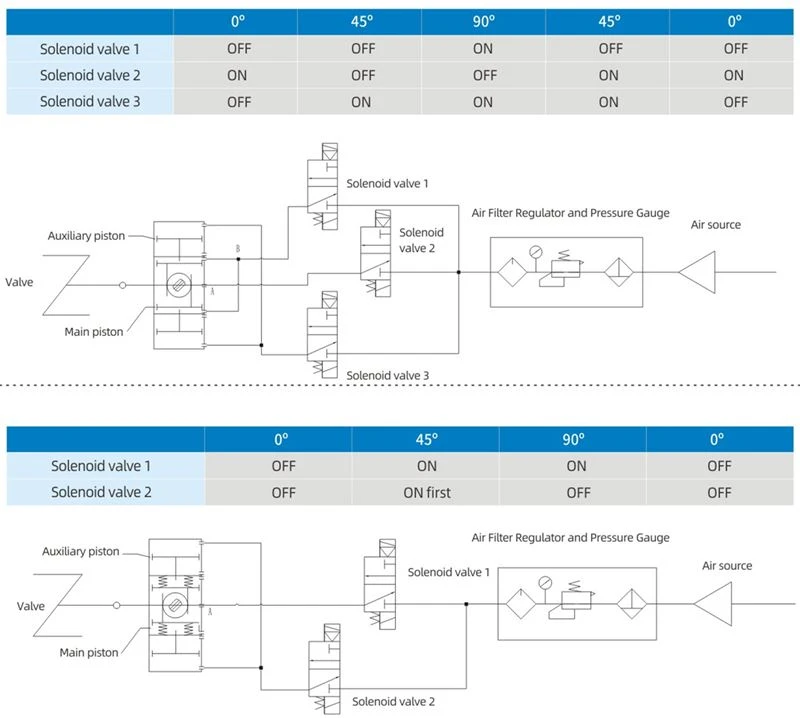

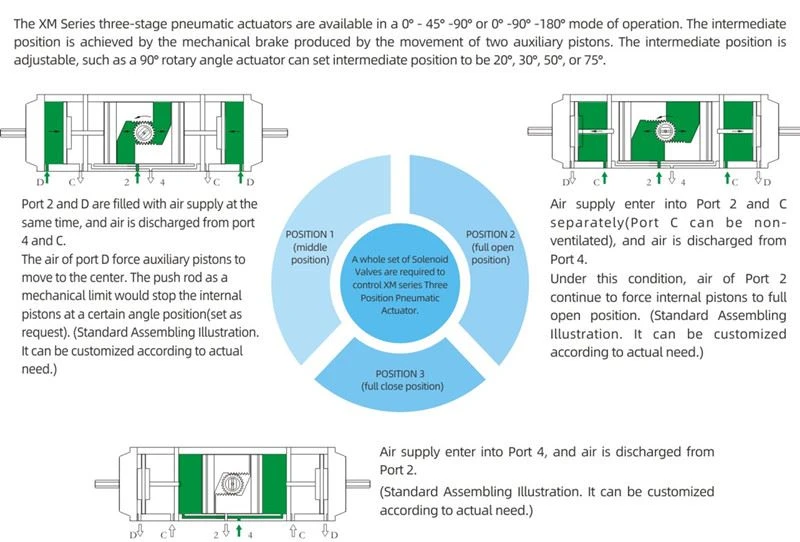

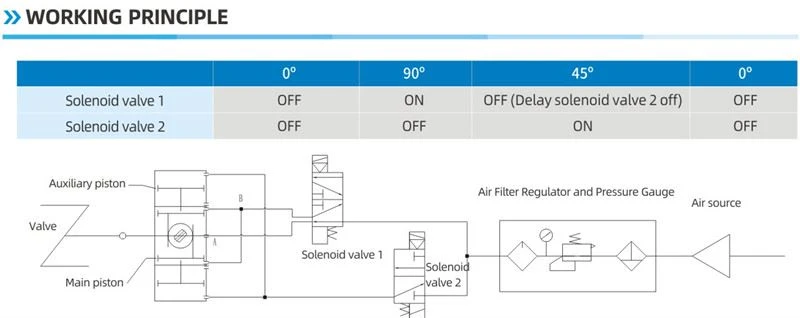

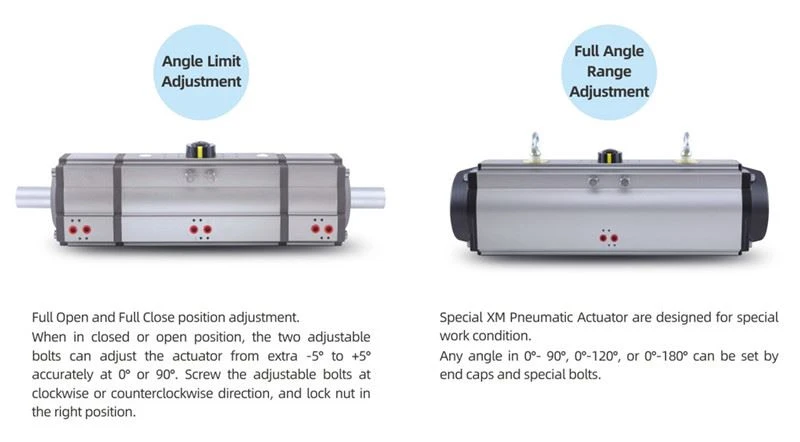

Трехступенчатые пневматические приводы серии XM доступны в режиме работы 0°-45°-90° или 0° -90° -180°. Промежуточное положение достигается механическим тормозом, создаваемым движением двух вспомогательных поршней. Промежуточное положение регулируется, например, привод угла поворота 90° может устанавливать промежуточное положение на 20°, 30°, 50° или 75°.

Краткие сведения

Название продукта: 3-позиционный пневматический привод

Фирменное наименование: XM, и OEM также принимается

Размер привода: 32 мм-400 мм

Угол поворота: 0 ° ~ 180 ° (±5 °)

Диапазон рабочих температур: -20 °C ~ +80 °C (стандарт)

-40 °C ~ + 80 °C (низкая температура)

-15 °C ~ 150 °C (высокая температура)

Давление подачи воздуха: 0,2 ~ 0,8 МПа, 10 МПа макс.

Верхнее соединение: VDI/VDE3845 NAMUR

Нижнее соединение: ISO 5211 и DIN3337

Материал: алюминиевый сплав

Структура: реечная шестерня, двойные реечные поршни

Обработка поверхности корпуса привода: твердый анодированный или погружной окислитель

Конец цвет крышки: черный серый, черный, темно-синий, небесно-синий, красный, оранжевый, зеленый и т. Д.

Сертификация: CE, ATEX, SIL3, ISO9001:2016

Преимущества пневматических приводов

1. Примите непрерывный газовый сигнал и выходное линейное смещение (после добавления устройства преобразования электричества / газа оно также может принимать непрерывный электрический сигнал), а некоторые могут выводить угловое смещение при оснащении рычагом коромысла.

2. Имеет положительные и отрицательные функции.

3. Скорость движения большая, но скорость станет медленнее при увеличении нагрузки.

4. Выходная сила связана с рабочим давлением.

5. Высокая надежность, но клапан не может поддерживаться после прерывания источника газа (его можно поддерживать после добавления удерживающего клапана).

6. Неудобно осуществлять управление сегментами и управление программой.

7. Простота обслуживания и хорошая адаптивность к окружающей среде.

8. Выходная мощность большая.

9, со взрывозащищенной функцией.

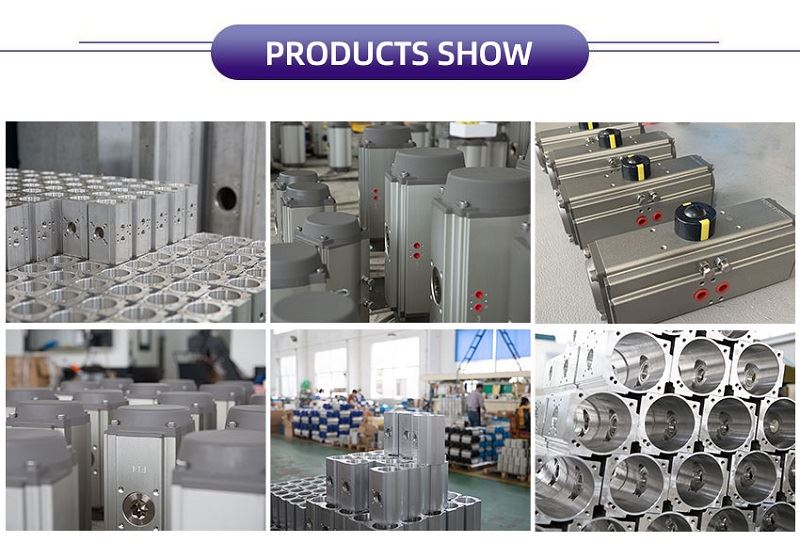

2(1)

Возможность поставки

Возможность подачи: 10000 единиц в месяц Пневматический роторный привод

Упаковка и доставка

Деталь упаковки: 1). отдельная коробка с пенопластовой упаковкой внутри

2). Фанерный футляр для морских перевозок

3). Фанерный поддон для авиаперевозок

Преимущество

1) Все важные запасные части будут обработаны твердым анодированием для повышения прочности в значительной степени для обеспечения хорошей производительности и срока службы.

2) Все процессы единовременно формируются с помощью ЧПУ для обеспечения точности процесса и срока службы.

Технический параметр

XM 3 ПОЗИЦИОННЫЙ ПНЕВМАТИЧЕСКИЙ ПРИВОД ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ ТАБЛИЦЫ

Модель	Входное давление воздуха (единица измерения: бар)
	3	4	5	6	7	8
	Выходной крутящий момент давления воздуха (Н.м)
ХМ-ДА32-3С	4.6	6.1	7.6	9.2	10.7	12.2
ХМ-ДА40-3С	7.2	9.6	12.0	14.4	16.8	19.2
ХМ-ДА52-3С	12.0	16.0	20.0	24.0	28.0	32.0
ХМ-ДА63-3С	21.7	28.9	36.0	43.4	50.6	57.8
ХМ-ДА75-3С	30.0	40.0	50.0	60.0	70.0	80.0
ХМ-ДА83-3С	46.8	62.4	78.0	93.6	109.2	124.8
ХМ-ДА92-3С	67.6	90.1	112.6	135.2	157.7	180.2
ХМ-ДА105-3С	97.7	130.3	162.9	195.5	228.0	260.6
ХМ-ДА125-3С	150.5	200.6	250.8	301.0	351.1	401.3
ХМ-ДА140-3С	260.7	347.6	433.8	521.4	608.3	695.2
ХМ-ДА160-3С	397.2	529.6	662.0	794.4	926.8	1059.2
ХМ-ДА190-3С	640.2	853.6	1067.0	1280.4	1493.8	1707.2
ХМ-ДА210-3С	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
ХМ-ДА240-3С	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
ХМ-ДА270-3С	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
ХМ-ДА300-3С	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
ХМ-ДА350-3С	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
ХМ-ДА400-3С	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0
