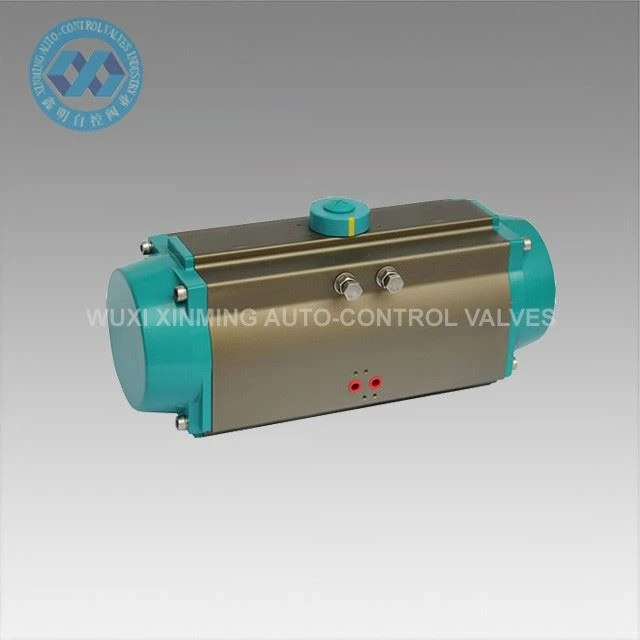

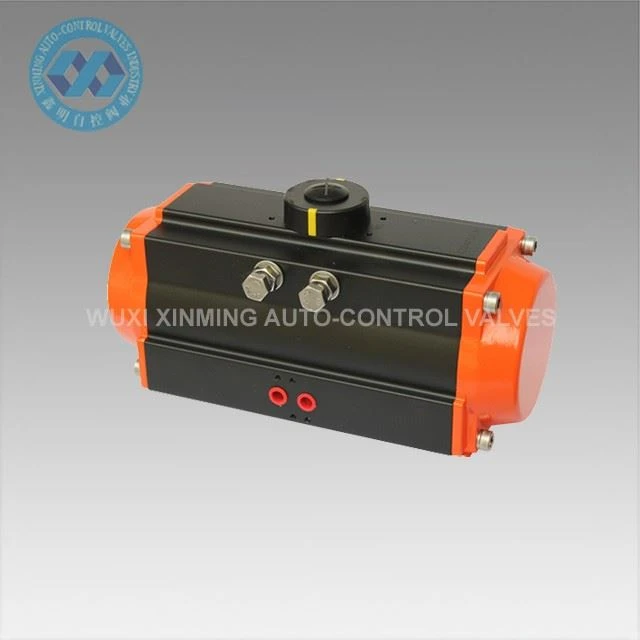

Пневматический привод клапана одностороннего действия на китайском заводе (CE, ATEX, SIL3)

Пневматический привод клапана одностороннего действия на китайском заводе (CE, ATEX, SIL3)

Привод пневматического клапана одинарного действия используется для автоматического управления дроссельными заслонками, шаровыми кранами и механизмами с вращательным движением. Двухрядные поршни из прецизионного литья под давлением из алюминиевого сплава с жесткой оксидной обработкой повышают точность угла поворота и срок службы. Корпус привода с жестким окислением может эффективно избежать царапин.

Отправить запрос

Описание

премьера продукта

Привод пневматического клапана одинарного действия - это продукты, пользующиеся спросом в 2022 году, с компактным дизайном, длительным сроком службы, высоким качеством, зубчатой передачей и зубчатой рейкой. Этот продукт используется для клапанов с поворотом на 90 градусов, таких как шаровые краны, поворотные затворы, пробковые клапаны и т. д. Наша компания ставит качество продукции в качестве первой задачи, применяя самое передовое производственное оборудование и технологии, намного лучше, чем аналогичные заводы по производству продукции. как качество продукции, так и производительность.

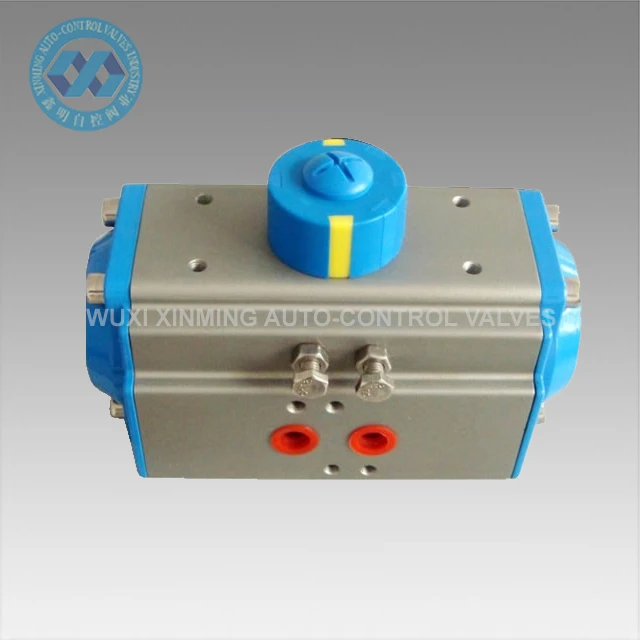

Pneumatic Rotary Actuator AT 83

Технический параметр

Функции

1. Двухпозиционная стойка

2. Интегрированный дизайн

3. Высокий выходной крутящий момент

4. Точный угол поворота

5. Долгий срок службы

6. Крепеж из нержавеющей стали для долговременной коррозионной стойкости.

7. Интерфейс между поршнем, шестерней и корпусом изготовлен из материала с низким коэффициентом трения.

Характеристики

1). Диапазон давления: макс. Рабочее давление 10бар

2). Давление воздуха: 2,5 бар ~ 8 бар

3). Диапазон регулировки: 90 градусов ± 5 градусов

4). Температура окружающей среды: -20 ~ плюс 90 градусов C

5). Тип: одностороннего действия (с пружинным возвратом), двустороннего действия

6). Дополнительные аксессуары: электромагнитные клапаны, концевой выключатель, электрическое положение

7). Смазка: Все движущиеся части покрыты смазкой, что продлевает срок их службы.

8). Время жизни: один миллион раз

Стандарты

A. Интерфейс между приводом и клапаном: 4 или 8 отверстий под болты в соответствии с DIN/ISO

5211, ось в сборе с отверстием в соответствии с DIN 3337

B. Интерфейс между приводом и регулирующим клапаном: 7100 D/S-7350 D/S согласно

NAMUR или VDI/VDE 3845, 7040 D/S-7090 D/S подключение через переходную пластину

C. Интерфейс между приводом и сигнальным блоком: согласно VDI/VDE 3845.

Введение

I. Корпус привода

Материал мальчика-сплав глинозема. Внутренняя и внешняя поверхность обработаны анодированием и полировкой. Внешняя поверхность никелирована, что гарантирует антикоррозионную стойкость привода и минимальное трение о поршни.

II. Торцевая крышка

Материал торцевой крышки – литой под давлением алюминий. Торцевая крышка обработана эпоксидно-полиэфирной смолой, чтобы гарантировать наилучшие антикоррозионные характеристики.

III. Приводной вал

Материал приводного вала представляет собой среднеуглеродистую сталь с тонкой обработкой и никелированием, благодаря чему поршни имеют лучшее качество в отношении защиты от коррозии, трения и т. д.

IV. Поршень

Материал поршня - литье под давлением из алюминиевого сплава. Максимальный крутящий момент может быть получен, когда привод приводится в действие с определенным давлением.

V. Уплотнение поршня

Резиновое уплотнение NBR-70 применяется для обеспечения нормальной и надежной работы привода при нормальной температуре. FPM также может применяться в соответствии с требованиями клиентов.

VI. Регулировка хода

Плюс/минус 5 градусов хода можно отрегулировать с помощью двух болтов.

Заявление

Пневматические поворотные приводы могут быть пригодны для различных легковоспламеняющихся, коррозионных, рабочих, сильных магнитных полей, радиации, вибрации, коррозионных сред внутри или снаружи помещений, которые широко используются в области электроэнергетики, нефтехимии, металлургии, нефти, газа, города, строительного дренажа. , химическая промышленность, нефтепереработка, горнодобывающая промышленность, электростанция, металлургия, архитектура, медицина, продукты питания, газ, научные исследования и т. д.

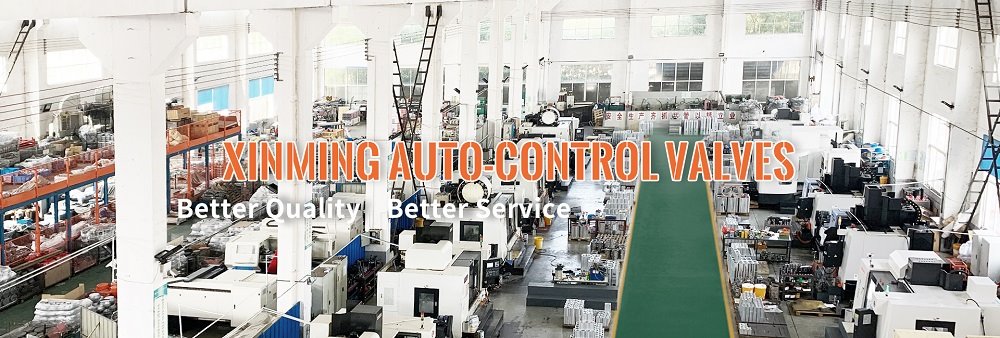

XM FACTORY-1
