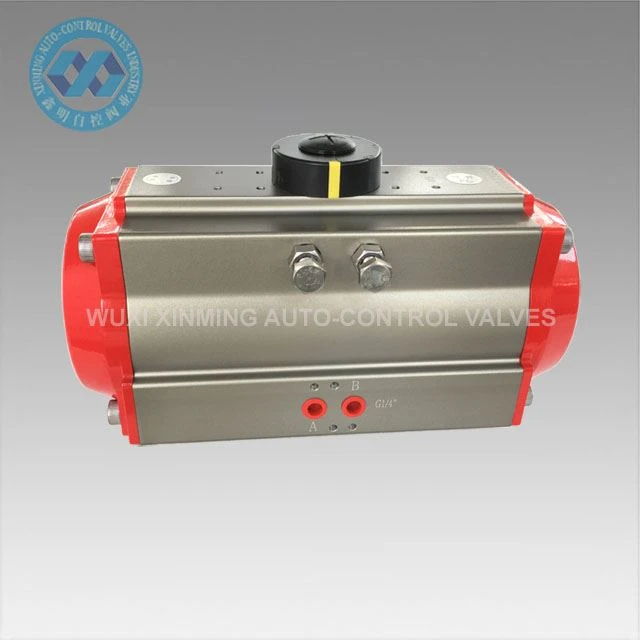

Пневматический привод клапана

Тип операции: Пружинный возврат
Угол поворота: стандарт 90 градусов
Рабочая среда: чистый, сухой сжатый воздух.
Материал корпуса: алюминиевый сплав
Стандарт монтажа: ISO 5211
Рабочее давление: 2,5 – 8 бар

Отправить запрос

Описание

Введение продукта

В системах автоматизации промышленных клапанов привод является компонентом, который определяет, сможет ли клапан работать надежно в течение длительных циклов. Во многих реальных установках, которые мы видели, проблемы с клапаном вызваны не самим клапаном, а неправильным выбором привода,-недостаточным крутящим моментом, нестабильным переключением или плохой реакцией при непрерывной работе.

Пневматический привод клапана XM предназначен для автоматизации четвертьоборотных клапанов, включая шаровые краны и дроссельные заслонки. Он преобразует сжатый воздух во вращательное движение с помощью реечного механизма, обеспечивая быструю и стабильную работу клапанов в промышленных технологических системах.

Он широко используется в водоподготовке, химической обработке, системах отопления, вентиляции и кондиционирования воздуха и общей промышленной автоматизации, где требуется надежное управление двухпозиционными клапанами.

2 (2)

Функции

Реечная конструкция обеспечивает стабильное вращательное движение.
Быстрый пневматический отклик для автоматического управления клапанами
Доступны модели двойного действия и с пружинным возвратом.
Монтаж по стандарту ISO 5211 для легкой установки клапана.
Компактный корпус из алюминиевого сплава для промышленного использования.
Подходит для непрерывной езды на велосипеде.
Совместим с электромагнитными клапанами и коробками концевых выключателей.

product-800-766

Технические характеристики

Тип продукта: Привод пневматического клапана
Конструкция: Реечная передача
Тип операции: Пружинный возврат
Угол поворота: стандарт 90 градусов
Рабочая среда: чистый, сухой сжатый воздух.
Материал корпуса: алюминиевый сплав
Стандарт монтажа: ISO 5211
Рабочее давление: 2,5 – 8 бар
Температурный диапазон: доступны стандартные/высокотемпературные варианты.
Система управления: совместимая с пневматической автоматикой

Установка пневматических приводов

Разумная установка заключается в том, чтобы обеспечить соосность оси пневматического привода и штока клапана. Перед сборкой привода и клапана необходимо измерить клапан и не превышать требуемый крутящий момент. После сборки пневматический привод и клапан испытываются, и к клапану подается номинальное давление. Давление источника воздуха привода составляет 0,4 МПа или соответствует требованиям пользователя. Открытие и закрытие клапана должно быть гибким, не должно быть заеданий, ползания и других явлений. Необходимо выполнить несколько испытаний.

Пневматические приводы, оснащенные электромагнитными клапанами, при отладке должны быть оснащены ручными устройствами. Включите красную кнопку на электромагнитном клапане и пройдите электроналадку. При использовании ручного приводного механизма необходимо отключить источник газа или жидкости, а затем отладить пневматический механизм. Пневматические приводы должны содержать источник воздуха сухим и чистым, приводы следует регулярно обслуживать и обслуживать, а воздушный фильтр следует регулярно опорожнять и опорожнять, чтобы избежать попадания в электромагнитный клапан или пневматический привод и нарушения нормальной работы.
