Обзор продукта

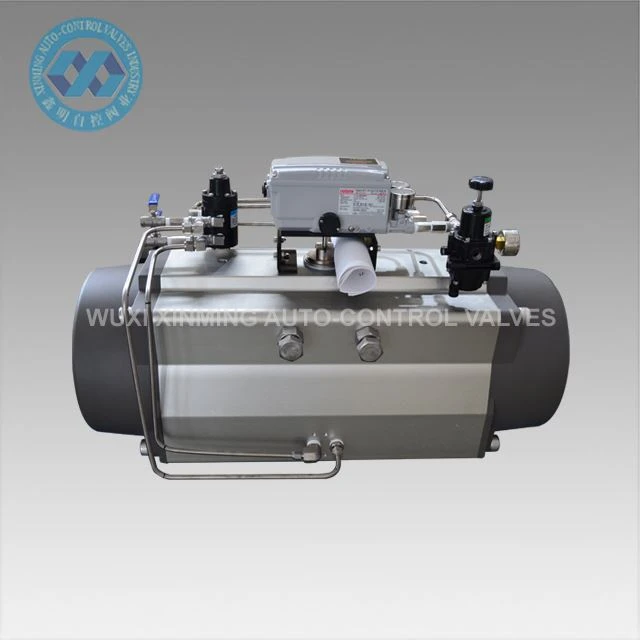

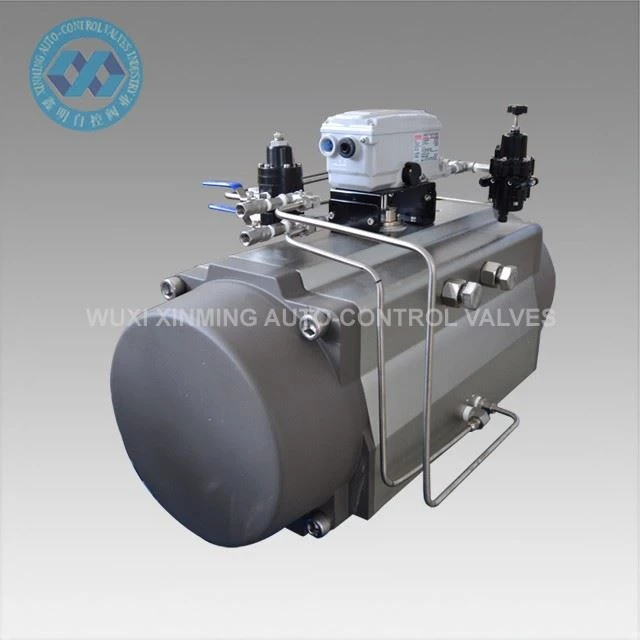

Пневматический привод реечного действия двойного действия предназначен для автоматизации четверть-шаровых кранов и дроссельных заслонок в промышленных трубопроводных системах. Он обеспечивает надежное пневматическое управление работой клапана в диапазоне 0–90 градусов и совместим со стандартными монтажными интерфейсами, такими как ISO 5211 и NAMUR VDI/VDE 3845.
Он широко используется в системах промышленной автоматизации, где требуется стабильное и стандартизированное срабатывание клапана.
Технические параметры
| Название продукта | Пневматический поворотный привод |
| Название бренда | XM и OEM также принимаются |
| Размер привода | 32 мм-400 мм |
| Угол поворота | 0 градусов ~ 90 градусов |
| Диапазон рабочих температур |
-20 градусов ~ +80 градусов (стандартно) -40 градусов ~+80 градусов (низкая температура) -15 градусов ~ 150 градусов (высокая температура) |
| Давление подачи воздуха | 0,2~0,8МПа, максимум 10МПа |
| Верхнее подключение | VDI/VDE3845 НАМУР |
| Нижнее подключение | ISO 5211 и DIN 3337. |
| Материал | Алюминиевый сплав |
| Структура | реечная передача, поршни с двойной реечкой |
| Обработка поверхности корпуса привода | жесткий анодированный |
| Цвет торцевой крышки | черный, серый, черный, темно-синий, небесно-голубой, красный, оранжевый, зеленый и т. д. |
| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
ПНЕВМАТИЧЕСКИЙ ПОВОРОТНЫЙ ПРИВОД ДВОЙНОГО ДЕЙСТВИЯ XM ТАБЛИЦА ВЫХОДНЫХ КРУТЯЩИХ КРУТЯЩИХ ПРИВОДОВ
|
Модель |
Входное давление воздуха (единица измерения: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Выходной крутящий момент давления воздуха (Нм) |
||||||
|
ХМ-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
ХМ-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
ХМ-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
ХМ-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
ХМ-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
ХМ-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
ХМ-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
ХМ-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
ХМ-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
ХМ-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
ХМ-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
ХМ-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
ХМ-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
ХМ-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
ХМ-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
ХМ-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
ХМ-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
ХМ-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Функции
- Конструкция реечного механизма двойного действия обеспечивает стабильное-управление открытием и закрытием с помощью пневмопривода.
- Выход на четверть-оборот от 0 до 90 градусов для шаровых кранов и дроссельных заслонок.
- Конструкция поршня с двойной рейкой улучшает баланс крутящего момента и снижает механическое напряжение.
- Корпус из твердого анодированного алюминия обеспечивает устойчивость к коррозии в промышленных условиях.
- Монтаж в соответствии с NAMUR VDI/VDE 3845 и ISO 5211 для прямой установки без адаптеров.
- Широкий температурный диапазон для стандартных и суровых условий работы.
- Возможна настройка OEM в соответствии с требованиями к крутящему моменту, размеру и цвету.
- CE, ATEX, SIL3, ISO9001 сертифицированы для использования в промышленной автоматизации.
Приложение
- Автоматизация шаровых кранов на нефте- и газопроводах
- Управление дроссельной заслонкой на водоочистных станциях
- Системы регулирования потока химических процессов
- Системы управления паром и жидкостью электростанции
- Линии по производству продуктов питания, напитков и фармацевтических препаратов
- Общая автоматизация промышленных процессов
Возможность поставки
Возможность поставки: 10000 единиц в месяц Пневматический поворотный привод

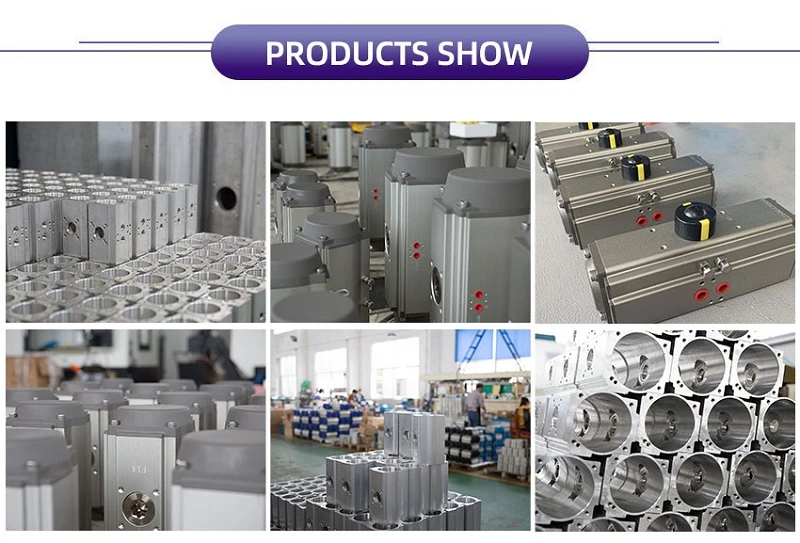

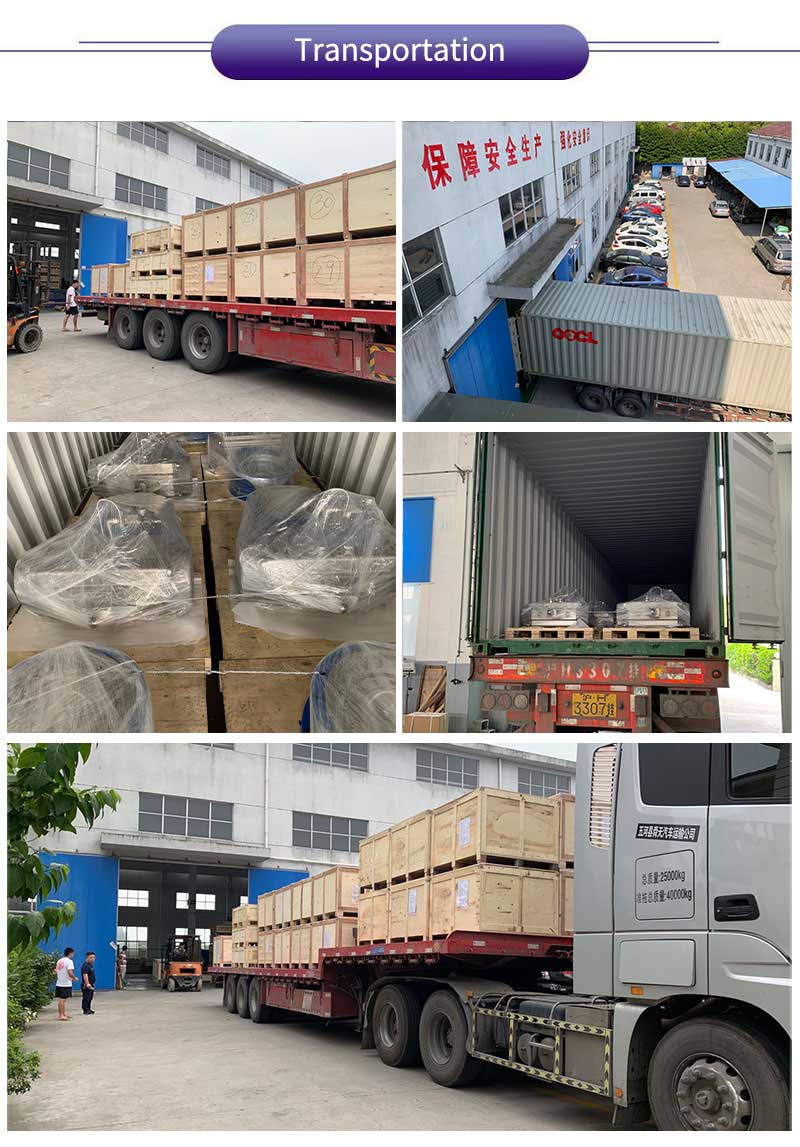

Упаковка и доставка
Деталь упаковки:
1). отдельная коробка с пенопластовой упаковкой внутри
2). фанерный ящик для морской перевозки
3). Фанерный поддон для авиаперевозок
Порт отправления: Шанхай, Нинбо и т. д. Китай
Время выполнения:
|
Количество (единиц) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Стандартное восточное время. Время (дни) |
Товары на складе |
7 |
20 |
Для переговоров |
