В системах промышленной автоматизации многие компании часто сталкиваются с проблемами управления клапанами, такими как низкая скорость срабатывания, недостаточный крутящий момент, низкий уровень автоматизации и частое техническое обслуживание. Нестабильная работа привода не только влияет на эффективность производства, но и может представлять угрозу безопасности, особенно в трубопроводных системах, требующих частого открытия и закрытия клапанов.
Пневматический привод с угловым ходом предназначен для решения этих проблем, обеспечивая стабильное, быстрое и надежное автоматическое управление различными поворотными клапанами на 90 градусов.
Пневматический привод с угловым перемещением представляет собой привод, приводимый в движение сжатым воздухом. С помощью внутреннего механизма передачи он преобразует пневматическую энергию в угловое вращательное движение, тем самым обеспечивая открытие и закрытие клапана.
Этот привод в основном используется для управления клапанами с угловым ходом, такими как шаровые краны, дроссельные заслонки и пробковые клапаны. Он отличается компактной конструкцией, стабильной работой и быстрым откликом, что делает его важным устройством управления в промышленных автоматизированных трубопроводных системах.
Пневматический привод с угловым перемещением серии XM используется для автоматического управления дроссельными заслонками, шаровыми кранами и оборудованием с вращательным движением. Прецизионное литье под давлением-двойных-поршеней из алюминиевого сплава с жесткой оксидной обработкой повышает точность угла поворота и увеличивает срок службы. Корпус привода с жестким-окислением позволяет эффективно избежать царапин.
Технические характеристики продукта
|
Название продукта |
Пневматический привод с угловым перемещением |
|
Материал |
Нержавеющая сталь/алюминиевый сплав |
|
Сертификат |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Функция |
ВКЛ/ВЫКЛ |
|
Приложение |
Автоматизация Шаровой кран, Автоматизация Дроссельный клапан |
|
Температурный диапазон |
-40~150 градусов С |
|
Срок поставки |
в течение 7 дней обычно. |
|
Порт доставки |
Шанхай, Нинбо и т. д. |
|
Детали пакета |
Каждая коробка внутри, фанерный ящик (морская доставка) или поддон (авиаперевозка) снаружи |
|
Угол поворота |
0~90 градусов/0~120 градусов/0~180 градусов |
|
Структура |
Реечный поворотный привод |
|
Обработка поверхности |
жесткое анодирование |
|
Рабочая температура |
Нормальная температура: -20 градусов ~ 80 градусов (-4 градусов F ~ 176 градусов F) |
|
Связь |
НАМУР, ISO5211 и DIN3337 |
|
Цвет крышки |
поддержка по индивидуальному заказу |
|
Тип |
двойного действия и одностороннего действия |
|
Индикатор |
Поддержка по индивидуальному заказу |
|
Установить аксессуары |
Коробка концевых выключателей/электромагнитный клапан/позиционер клапана и т. д. |
|
аксессуары для клапанов |
Коробка передач с ручным дублированием |
|
Поршень |
Жесткое анодирование |
|
Середина |
Вода, масло, воздух или агрессивная среда |
|
Модель |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Возможность поставки
Мы имеем достаточный запас стандартных моделей и можем быстро их доставить.
Поддерживает настройку OEM/ODM, обеспечивая максимально быстрое выполнение мелкосерийного производства по индивидуальному заказу в течение 7 дней.
Упаковка и доставка
Деталь упаковки:
1). отдельная коробка с пенопластовой упаковкой внутри
2) фанерный ящик для морской перевозки
3) Фанерный поддон для авиаперевозок.
Порт отправления: Шанхай, Китай.
Время выполнения:
|
Количество (единиц) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Стандартное восточное время. Время (дни) |
Товары на складе |
7 |
20 |
Для переговоров |
Преимущество
Все процессы однократно--формируются с помощью ЧПУ, чтобы обеспечить точность процесса и срок службы.

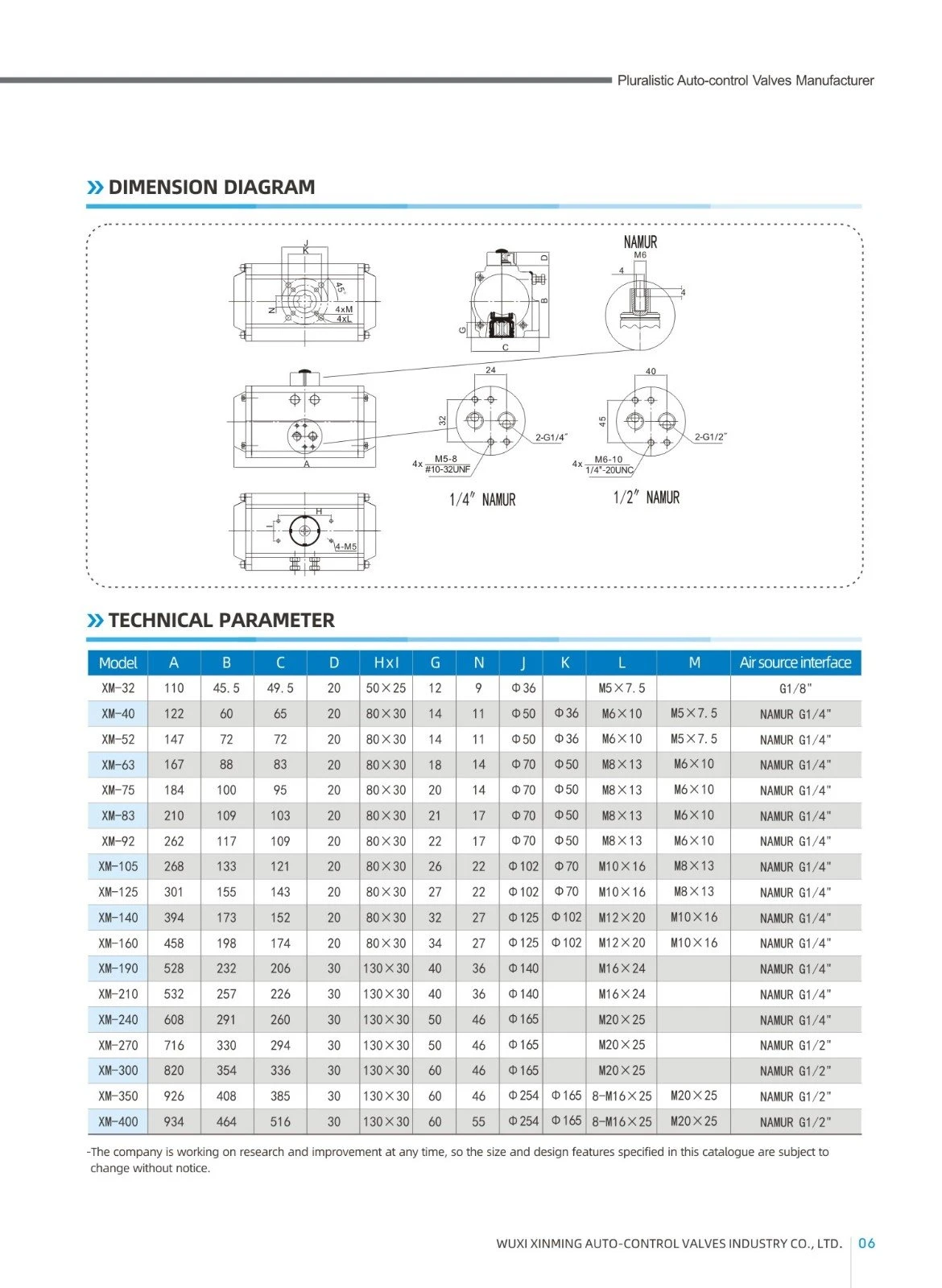

Размеры пневматического привода с угловым перемещением
ПРИВОД XM ДВОЙНОГО ДЕЙСТВИЯ ТАБЛИЦА ВЫХОДНЫХ КРУТЯЩИХ МОМЕНТОВ
|
Модель |
Входное давление воздуха (единица измерения: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Выходной крутящий момент давления воздуха (Нм) |
||||||
|
ХМ-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
ХМ-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
ХМ-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
ХМ-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
ХМ-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
ХМ-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
ХМ-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
ХМ-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
ХМ-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
ХМ-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
ХМ-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
ХМ-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
ХМ-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
ХМ-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
ХМ-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
ХМ-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
ХМ-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
ХМ-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
