Особенности дизайна
Особенности дизайна
Пневматический поворотный привод двойного действия изучается, разрабатывается и проектируется на основе комплексного применения новых технологий, новых материалов, новых процессов и инновационных концепций в стране и за рубежом и имеет следующие характеристики:
1. Полностью соответствует международным нормам: IS05211, DIN3337 и VDI/VDE-3845, стандартам NAMUR.
2. Для экструдированного высокопрочного алюминиевого цилиндра внутренняя поверхность тонко отшлифована и твердо анодирована, с длительным сроком службы, низким коэффициентом трения и быстрым действием.
3. Красивая компактная современная форма и множество спецификаций делают выбор более экономичным.
4. Все активные поверхности оснащены высококачественными подшипниками с низким коэффициентом трения, длительным сроком службы и отсутствием шума.
5. Два независимых механизма регулировки хода установлены для легкой регулировки дополнительных ± 5 градусов в полностью открытом или полностью закрытом положении.
6. Приводы с одинаковой внешней конструкцией доступны в версиях двойного и одинарного действия (с пружинным возвратом). Варианты одностороннего действия имеют нормально-закрытый и нормально-открытый тип.
Возможность поставки
Возможность поставки: 10000 единиц в месяц Пневматический поворотный привод
Упаковка и доставка
Детали упаковки: 1). отдельная коробка с пенопластовой упаковкой внутри
2) фанерный ящик для морских перевозок
3) Фанерный поддон для авиаперевозок
Порт отправления: Шанхай, Китай
Время выполнения:
|
Количество (единиц) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Стандартное восточное время. Время (дни) |
Товары на складе |
7 |
20 |
Для переговоров |
премьера продукта

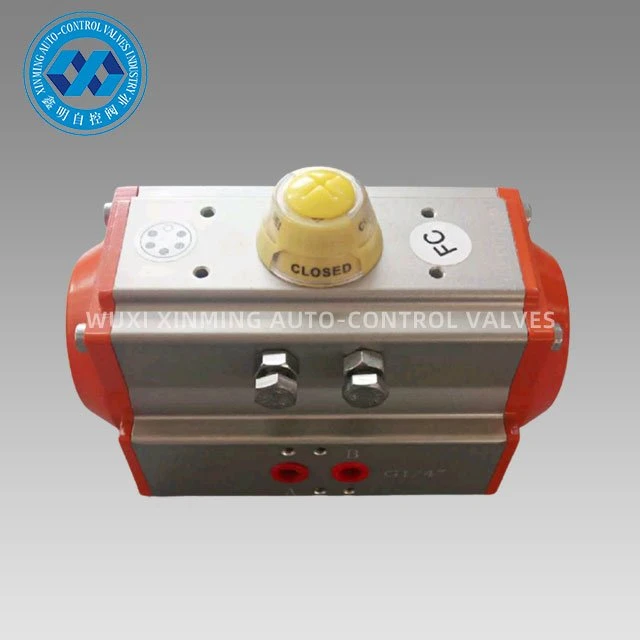

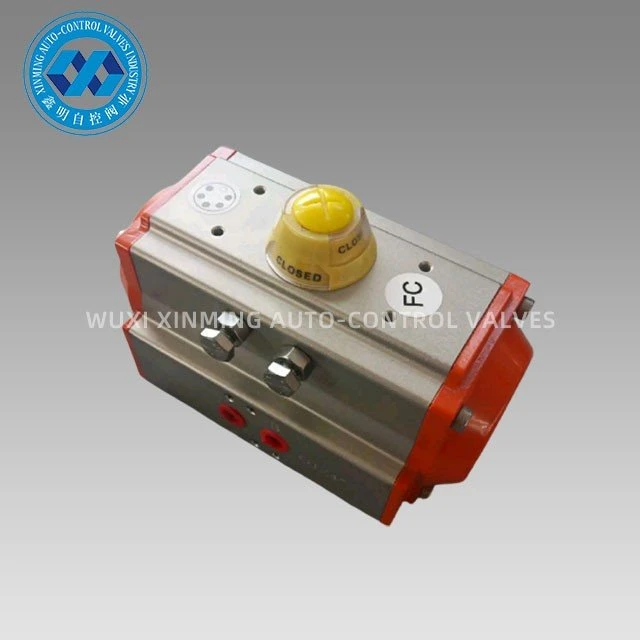

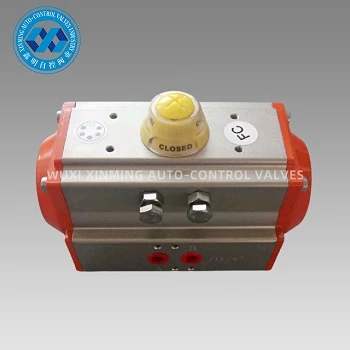

Пневматические приводы серии XM AT используются для автоматического управления дисковыми затворами, шаровыми кранами и механизмами с вращательным движением. Двухрядные поршни из прецизионного литья под давлением из алюминиевого сплава с жесткой оксидной обработкой улучшают точность угла поворота и срок службы. Корпус привода с жестким окислением может эффективно избежать царапин.
Преимущество
1) Все важные запасные части будут обработаны твердым анодированием, чтобы в значительной степени повысить прочность, чтобы обеспечить хорошую производительность и срок службы.
2) Все процессы являются одноразовыми с ЧПУ, чтобы обеспечить точность процесса и срок службы.
Заявление
Пневматические поворотные приводы могут быть пригодны для различных легковоспламеняющихся, коррозионных, пыльных, сильных магнитных полей, радиации, вибрации, агрессивных сред внутри или снаружи помещений, которые широко используются в области электроэнергетики, нефтехимии, металлургии, нефти, газа, города, строительства, дренаж, химическая промышленность, нефтепереработка, горнодобывающая промышленность, электростанция, металлургия, архитектура, медицина, продукты питания, газ, научные исследования и т. д.
Технический параметр
ТАБЛИЦА ВЫХОДНОГО КРУТЯЩЕГО МОМЕНТА ПРИВОДА ДВОЙНОГО ДЕЙСТВИЯ XM
| Модель |
Давление воздуха на входе (единица измерения: бар) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Выходной крутящий момент давления воздуха (Нм) | ||||||
|
ХМ-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Введение компании
С 2007 года была создана компания WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
В основном мы производим пневматический привод, пневматический шаровой кран, пневматический дроссельный клапан, пневматический/электрический регулирующий клапан и т.д.

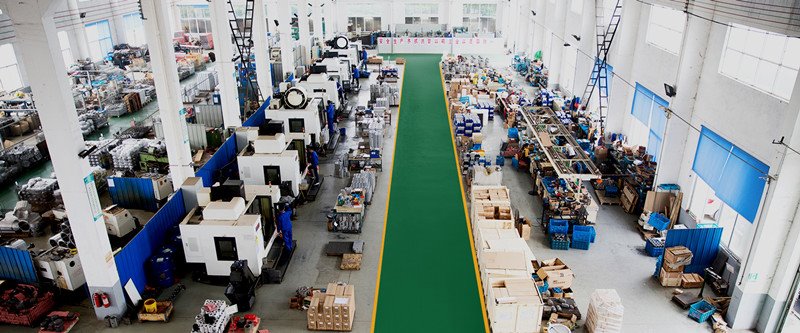

Наша компания имеет современное технологическое оборудование и современное испытательное оборудование. Наше технологическое оборудование включает в себя токарные станки, фрезерные станки, расточные станки, строгальные станки, сверлильные станки, токарные станки с ЧПУ, обрабатывающие центры с ЧПУ и другое оборудование. Всего имеется 30 комплектов, из которых 5 комплектов импортного вертикального обрабатывающего центра и несколько комплектов усовершенствованных токарных станков с ЧПУ.
Наш сервис
1) горячая линия 7x24 часа
2) Строгий контроль качества
3) Хорошее качество по выгодной цене.
4) отличное послепродажное обслуживание
5) Он-лайн техническая поддержка
6) время доставки
