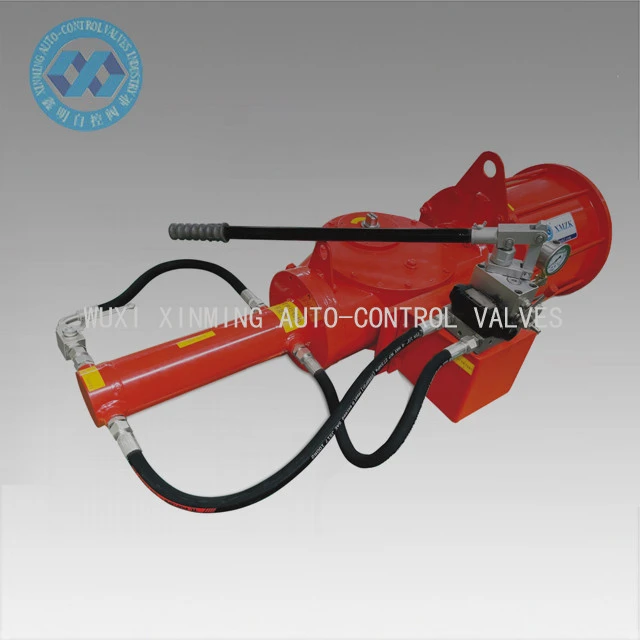

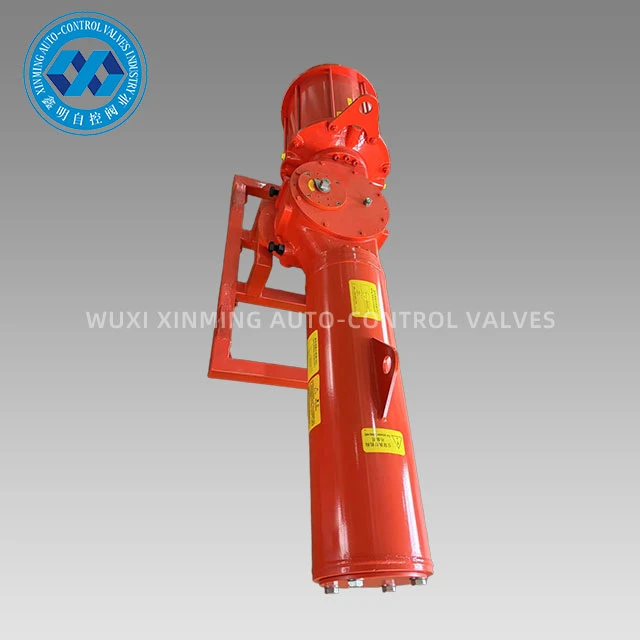

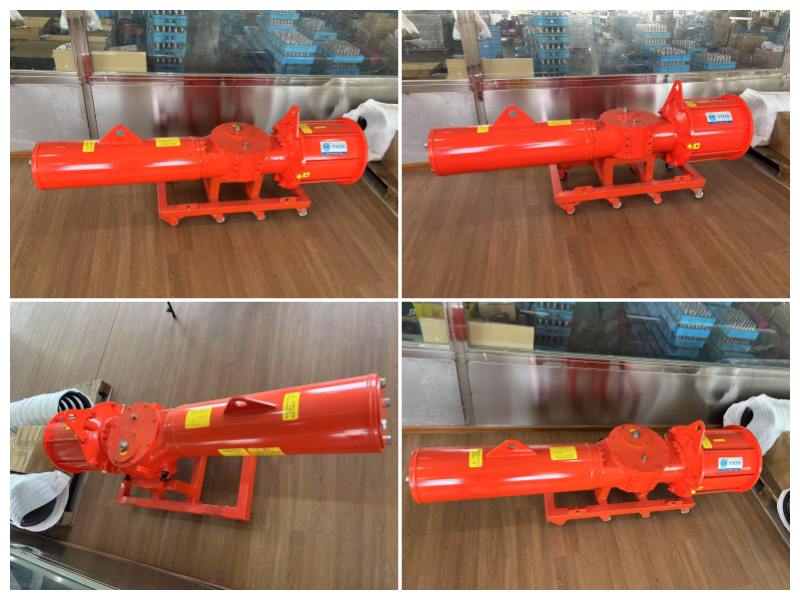

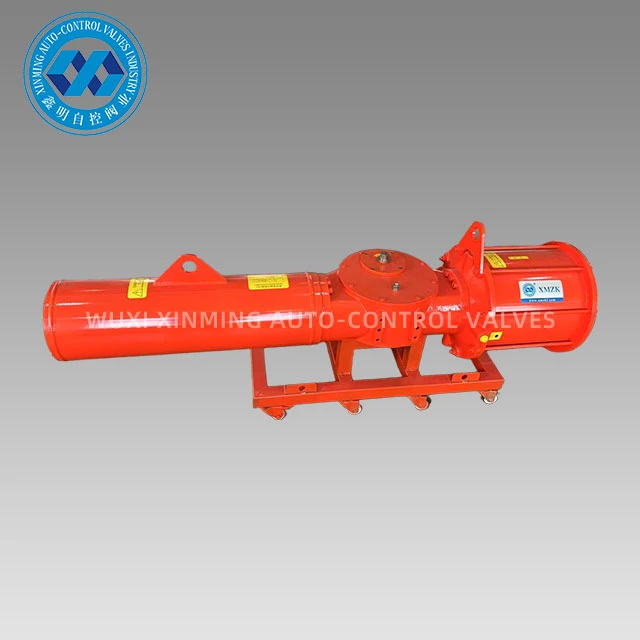

Пневматический привод с кулисным механизмом с пружинным возвратом

Пневматический привод с кулисным механизмом с пружинным возвратом — это высоконадежное приводное устройство,-предназначенное для управления промышленной арматурой. Он использует уникальный механизм передачи с кулисным механизмом для преобразования энергии сжатого воздуха во вращательное движение на 90 градусов и реализует функцию автоматического сброса с помощью встроенной-мощной пружины, гарантирующей, что клапан быстро возвращается в безопасное положение (полностью открытое или полностью закрытое) в случае сбоя подачи воздуха или аварийной ситуации. Модульная конструкция пневматического привода с кулисным механизмом с пружинным возвратом поддерживает стандартный интерфейс ISO 5211/NAMUR, может быть адаптирована к различным типам шаровых кранов и дроссельных заслонок и может быть оснащена концевыми выключателями, электромагнитными клапанами и другими аксессуарами для автоматического управления. По сравнению с традиционными реечными приводами конструкция с кулисным механизмом имеет более высокий механический КПД и более длительный срок службы, а также является идеальным выбором для управления клапанами в опасных условиях. Конструкция с кулисным механизмом является отличным вариантом для управления клапаном в опасных ситуациях, поскольку она имеет более длительный срок службы и более высокий механический КПД, чем обычные реечные приводы.

Особенности продукта:

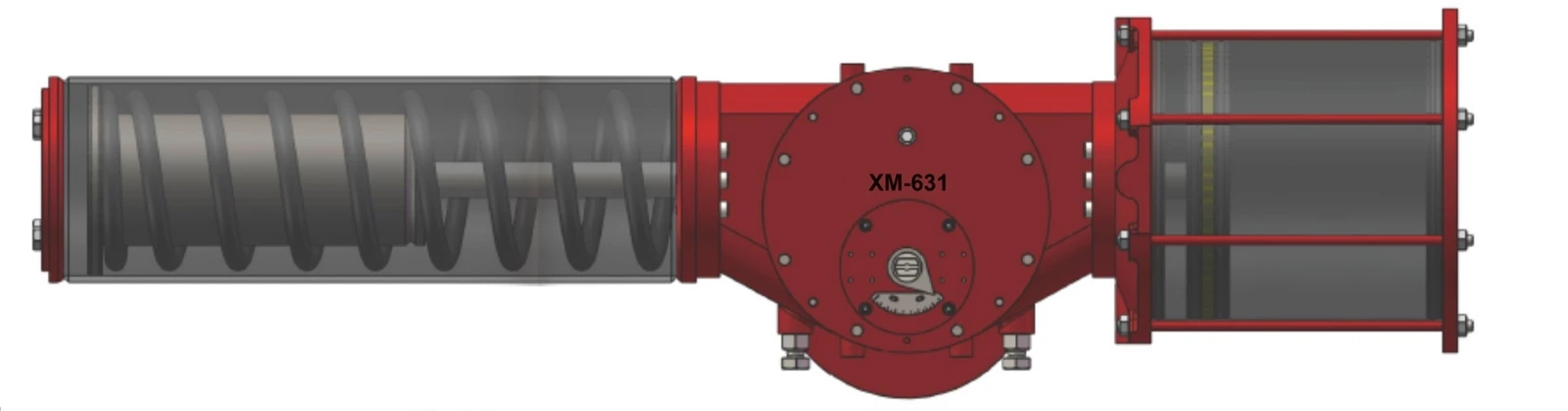

1. Существует два типа пневматических приводов XM с кулисным механизмом: симметричные и наклонные, что соответствует двум различным характеристикам выходного крутящего момента. Привод с наклонным кулисным механизмом имеет высокий пусковой и низкий рабочий крутящий момент и подходит для управления дроссельными затворами. Симметричный привод с кулисным механизмом имеет более сбалансированную кривую крутящего момента и в основном подходит для управления шаровыми кранами и пробковыми клапанами.
2. Уплотнительные кольца, герметизированные двойными материалами (резина и PFA), могут применяться при различных температурах и рабочих условиях.
Двойное уплотнительное кольцо-и конструкция подшипника обеспечивают стабильность и надежность модульного цилиндра.
3. Выходной крутящий момент типа XM с пружинным возвратом может достигать более 140 000 Нм, а выходной крутящий момент типа двойного- действия может достигать более 250 000 Нм.
Рабочее давление: 0,3-0,6МПа.
4. Как центральный модуль корпуса, так и модуль цилиндра изготовлены из ковкого чугуна или углеродистой стали, что обеспечивает достаточную прочность. Общая структура компактна, а дизайн красив и скоординирован. Шток и поршень траверсы обеспечивают лучший крутящий момент.
5. Композитные материалы с низким коэффициентом трения и длительным сроком службы исключают прямой контакт-к-металлам, что упрощает и ускоряет обслуживание и замену.
6. Выходной вал соответствует последним стандартам ISO5211 и NAMUR. Его размер можно настроить, а нержавеющая сталь не является обязательной.
7. Стандартный индикатор положения NAMUR облегчает установку аксессуаров, таких как коробки концевых выключателей и позиционеры.
8. Два независимых болта с регулируемым углом позволяют регулировать ход клапана от -6 до 96 градусов, что помогает продлить срок службы седла клапана.

Принцип заключается в следующем:

сжатый воздух поступает в камеру, чтобы подтолкнуть поршень к линейному движению, а с помощью передаточных структур штифта и канавки траверсы линейное движение поршня преобразуется во вращательное движение траверсы и приводит во вращение выходной вал, таким образом достигая управления клапаном.
